NPM-TT2 EJM1EC-MB-13M-00
5
设置面补正治具
①用手移动面补正治具，把面补正治具的
左端对准基板传送带上面的左侧划线。
(轨道1、轨道2。各基板流向相同。)
②将面补正治具的基准标记设置到基准轨
侧。
③将面补正治具按压到基准轨上。
6
关闭安全盖
7
伺服开关置于ON
+
8
8
●面补正治具不可设置时，从前工序设备
手动搬入，请使用操作台(客户准备)，
进行治具的设置。
操作员
划线
基准标记
基准标记
基准轨
基准轨
轨道1
轨道2
面补正治具
13-3-1-2
●卸下交换台车也可设置面补正治具。
NPM-TT2 EJM1EC-MB-13M-00

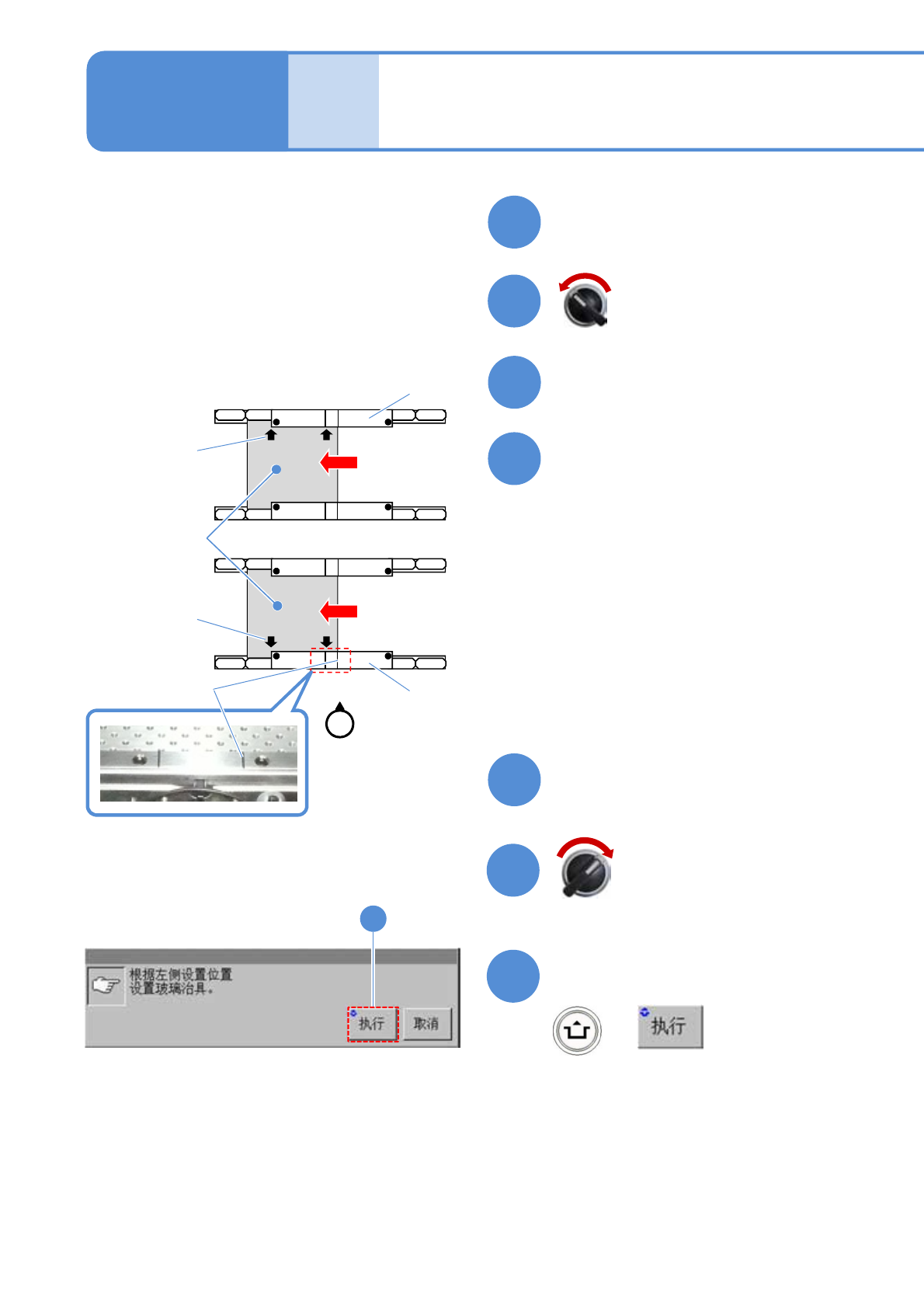

9
准备第2次的面补正XY
11
10
打开安全盖
12
设置面补正治具
①用手移动面补正治具，把面补正治具的
右端对准基板传送带上面的右侧划线。
(轨道1、轨道2。各基板流向相同。)
②将面补正治具的基准标记设置到基准轨
侧。
③将面补正治具按压到基准轨上。
13
关闭安全盖
14
15
确认提示
+
15
伺服开关置于OFF
伺服开关置于ON
操作员
划线
基准标记
基准标记
基准轨
基准轨
轨道1
轨道2
面补正治具
●面补正治具不可设置时，从前工序设备
手动搬入，请使用操作台(客户准备)，
进行治具的设置。
面补正
XY
13-3-1-3
维修保养篇
13-3-1
面补正XY
( PC尺寸传送带 ) 2
●卸下交换台车也可设置面补正治具。
(面补正XY的计测按照前侧贴装头、后侧
贴装头的顺序进行)
(测量结束后，贴装头移动到退避位置)
NPM-TT2 EJM1EC-MB-13M-00

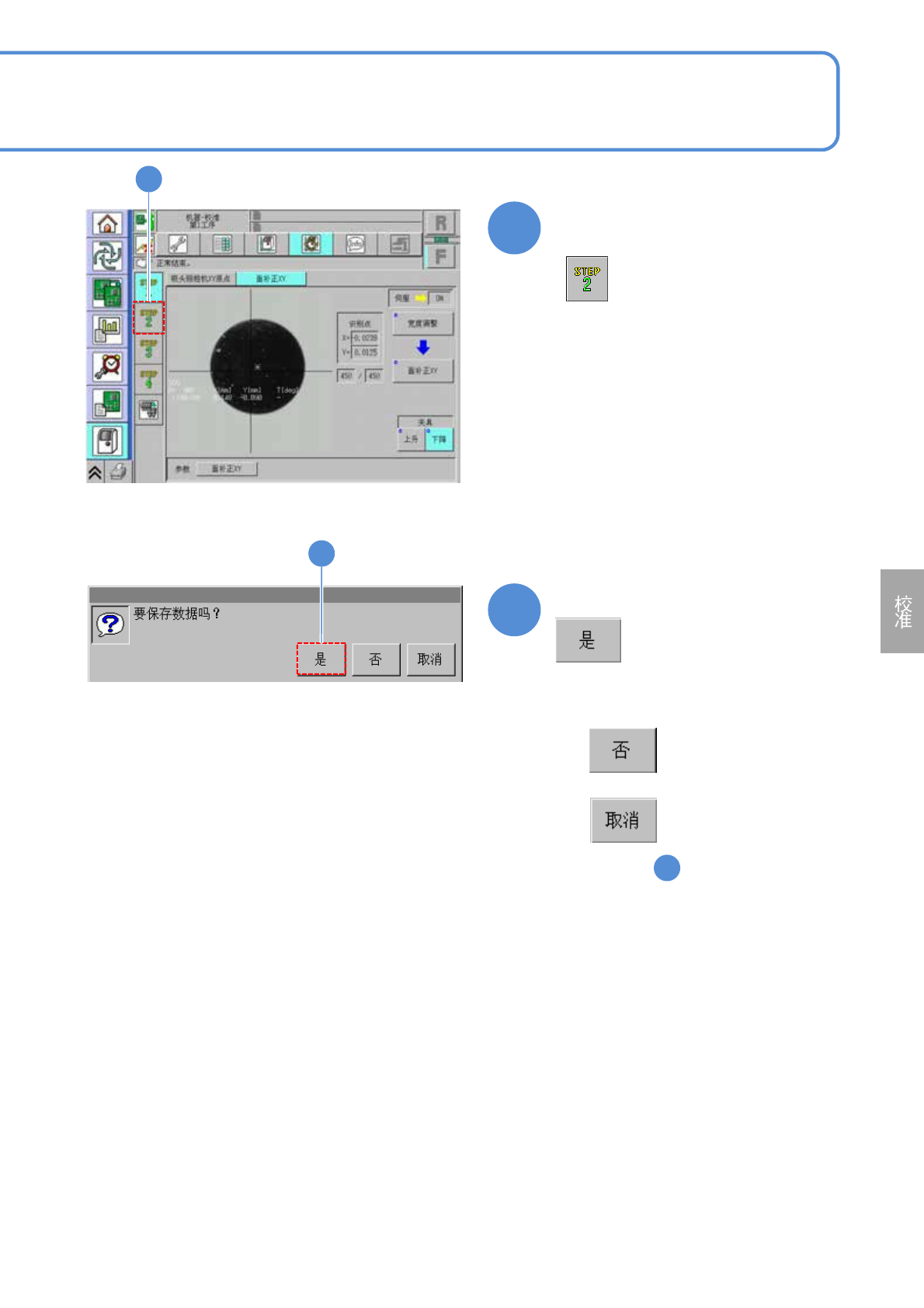

16
确认是否已正常结束
16
17
确认提示
(面补正XY数据被保存)
●不保存时
●取消时
(仍然是 的画面)
16
17
13-3-1-4
●当发生错误时，请确认面补正治具
是否脏污。同时，请重新正确设置面
补正治具。
