NPM- TT2 EJM1EC-MB-02 M-00 概要 各周期定期检查项目 1 每 24 小时的定期检查 每 140 小时的定期检查 2-1-2 -1 维修保养篇 2-1-2 下表记述各周期的检查、加油部位和 内容。 电源栏中、 ｢ ON ｣ ＝电源 ON 状态下进行检查、 ｢ OFF ｣ ＝电源 OFF 状态下进行检查、 ｢ － ｣ ＝电源 ON 或者 OFF 的 任意状态下都可进行检查。 ■各类型共同点 No. 对象单元 检查、…
NPM-TT2 EJM1EC-MB-02M-00

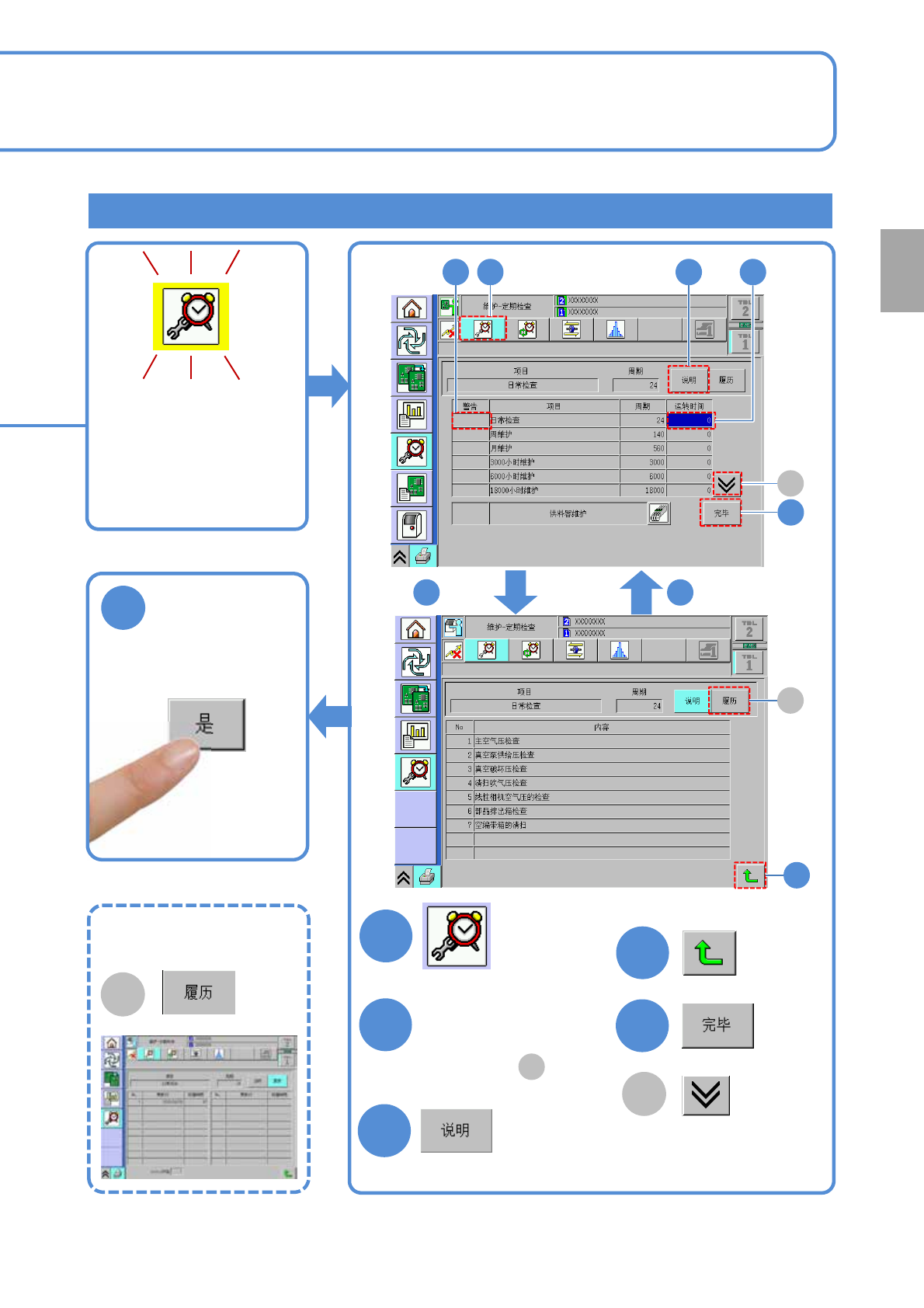

作业周期、内容和履历信息的确认
维修保养周期
经过80 %时
在「维护菜单」画面
黄色闪烁。
2-1-1-2
6
确认提示
概
要
1
4
3
4
5
2
确认作业内容
维修保养后
B
之后 之后
3 4
选择警告栏亮灯的项目
(按运转时间)
3
5
2 1 2
A
A
A
●画面切换
切换到有寿命零件的更换画面
■确认维修保养履历时
B
NPM-TT2 EJM1EC-MB-02M-00
概要
各周期定期检查项目1
每24小时的定期检查
每140小时的定期检查
2-1-2-1
维修保养篇
2-1-2
下表记述各周期的检查、加油部位和内容。
电源栏中、｢ON｣＝电源ON状态下进行检查、｢OFF｣＝电源OFF状态下进行检查、｢－｣＝电源ON或者OFF的
任意状态下都可进行检查。
■各类型共同点
No.
对象单元 检查、加油部位 电源 检查、加油内容
需要
时间
[分钟]
参阅
1
主体部
主气压 (压力表)
ON
气压的确认
(工作开始时)
3 4-1-1
真空泵供给压 (压力表)
真空破坏压 (压力表)
清扫吹气压 (压力表)
元件排出箱
-
清扫 (工作结束时)
3 4-2-1
2
13站供给单元 空编带箱内部
-
清扫 (工作结束时)
1 4-2-2
■其他(选购件)
No.
对象单元 检查、加油部位 电源 检查、加油内容
需要
时间
[分钟]
参阅
1
托盘供料器 废屑箱
-
清扫 (工作结束时)
1 4-2-3
2
托盘供料器
托盘板
(1点)
托盘板
-
清扫 、检查
(工作结束时)
2 4-3-1
3
交换台车 空编带箱内部
-
清扫 (工作结束时)
1 4-2-2
■各类型共同点
No.
对象单元 检查、加油部位 电源 检查、加油内容
需要
时间
[分钟]
参阅
1
触摸屏 触摸屏面
OFF
清扫
35-1
2
基板传送带 基板支撑块
OFF
清扫
10 5-3
3
多功能识别照相机 玻璃盖
OFF
清扫
55-4
4
13站供给单元
料架工作台
OFF
清扫
15 5-5
连接器
检查
15 5-7
5
基板支撑块(标准) 基板支撑块
OFF
清扫
10 5-3
检查时间(分钟) ＝ 1 x (托盘供料器数量) + 2 x (托盘板数量) + 1 x (交换台车数量)
检查时间(分钟) ＝ 28 + 30 x (13站供给单元数量)
检查时间(分钟) ＝ 6 + 1 x (13站供给单元数量)
NPM-TT2 EJM1EC-MB-02M-00
2-1-2-2
■3吸嘴贴装头(选购件)
■其他(选购件)
No.
对象单元 检查、加油部位 电源 检查、加油内容
需要
时间
[分钟
]
参
阅
1
吸嘴座
(1台贴装头)
过滤器
OFF
清扫
30 5-2
锥形面
夹具夹扣
添加润滑油
(Barrierta IEL/V)
No.
对象单元 检查、加油部位 电源 检查、加油内容
需要
时间
[分钟]
参阅
1
托盘供料器拉出部
(1个)
工作台表面
OFF
清扫
55-6
2
支撑销的自动更换
基板支撑块(自动更换用) 、支撑
销(自动更换用)
OFF
清扫
10 5-3
3
交换台车
料架工作台
OFF
清扫
15 5-5
连接器
OFF
检查
15 5-7
检查时间(分钟)
＝ 5 x (托盘供料器数量) + 10
+ 30 x (交换台车数量)
检查时间(分钟) ＝ 30 x (贴装头数量)
