NPM-TT2 EJM1EC-MB-14M-00
14-9-14
エア圧の確認
24
输入托盘供料器的安全开关
使把手往右滑动，在安全开关插
入金具
使把手不碰触到连接螺丝B，而
往右旋转45度
1
2
安全开关
把手
连接螺丝B
连接螺丝B
固定位置
23
卸下连接螺丝B，安装在固定位置
确认气压
托盘供料器被固定在设备
设
置
NPM-TT2 EJM1EC-MB-14M-00

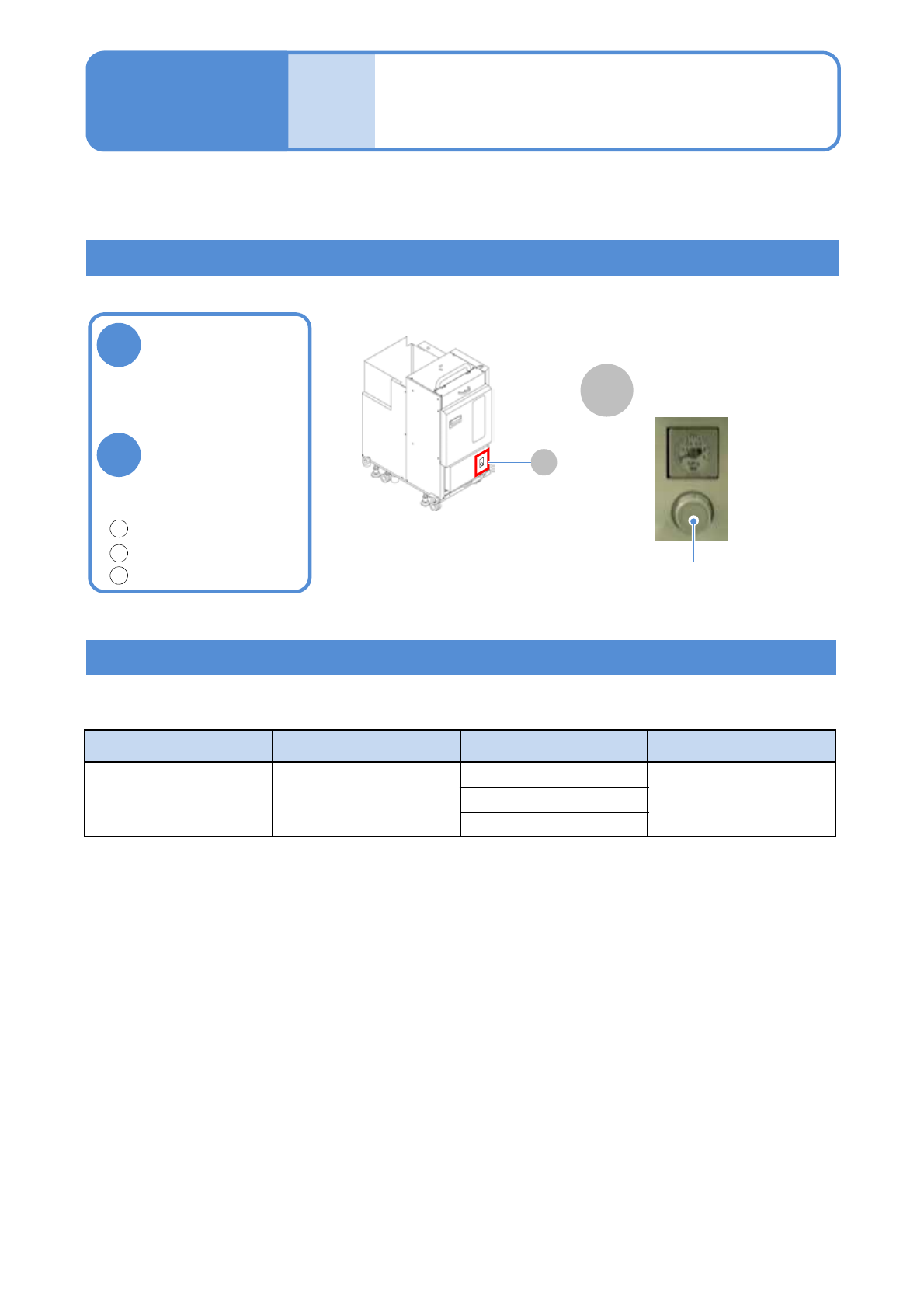

14-9-15
确认气压
A
A
■单式托盘供料器
调节器
气压检测器
1
2
确认气压
●气压 :
0.30 ～ 0.35 MPa
没有设定范围时，
转动调节器进行调
整
锁定解除。(朝外拉)
调整压力。(转动)
锁定。(往里推)
1
2
3
校准
STEP
项目 动作 参阅
STEP4
托盘
吸着高度
(→P.13-1-2、13-12)
吸着位置1
吸着位置2
拆卸或者安装托盘供料器时，请必须进行校准作业。
17连交换台车和单式托盘供料
器的切换方法 7
维修保养篇
14-9
15 其他
