NPM- TT2 EJM1EC-MB-12 M-02 基板传送带的 传送皮带的更换 3 维修保养篇 12-1 12-1 -5 确认基板传送 ( → 『操作篇』 P.5-2-8) 解锁 ON 14 15
NPM-TT2 EJM1EC-MB-12M-02
12-1-4
10
固定托板
●螺丝(6个)
托板
■从箭头方向所视图
托板
B面 A面
●把托板碰到A面的高低差，与B面保持平行进
行安装。
调整皮带张力
(→ P.6-5)
●螺丝:M4
(2个)
安装供料器工作台
盖(→P.3-3)
顺序
14
安装托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
11
12
13
NPM-TT2 EJM1EC-MB-12M-02
基板传送带的
传送皮带的更换 3
维修保养篇
12-1
12-1-5
确认基板传送
(→『操作篇』
P.5-2-8)
解锁
ON
14
15
NPM-TT2 EJM1EC-MB-12M-02
12-2-1

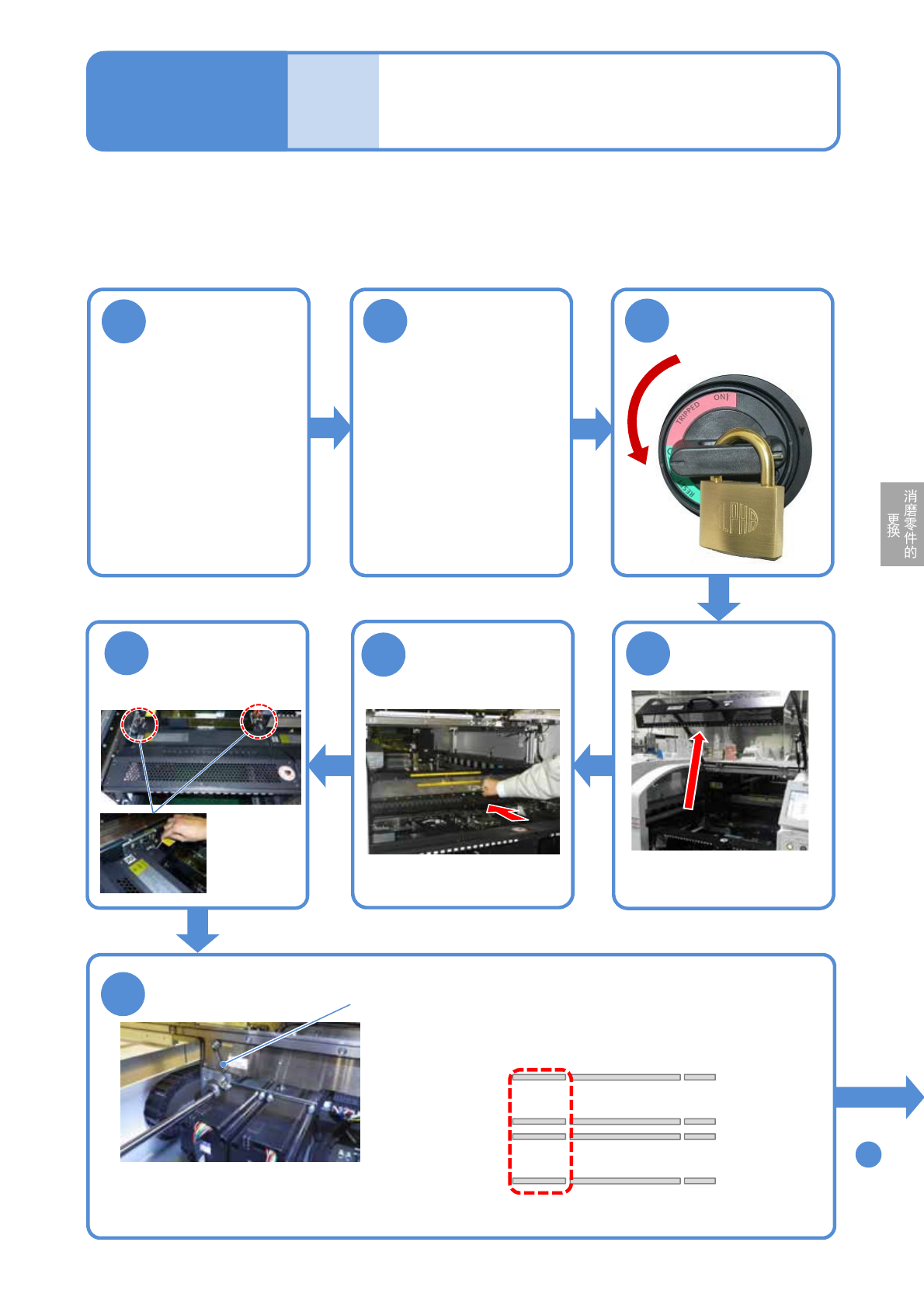

延长传送带 (选购件) 的传送皮带
的更换 1
维修保养篇
12-2
当在下游工序上存在延长传送带时的更换方法，在这里通过前侧的作业进行说明。
使用工具:六角扳手(2 mm) 所需时间:30 ~ 60分钟
1
2
卸下托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
3
OFF
把主电源开关设
置为OFF后，上
锁。
4
5
把X轴往内推
6
●螺丝:M4
(2个)
卸下料架工作台盖
(→P.3-3)
■各轨道上2条
可动侧
固定侧
可动侧
固定侧
轨道1侧
轨道2侧
皮带
卸下皮带
●往外拔，将其卸下。
●废弃时，使用钳子等切断后卸下。
7
顺序
8
传送带宽度需要
150 mm(为了更
有利于操作)
(→『操作篇』P.2-5-4)
