面补正
XY
面补正XY
( M尺寸传送带 ) 1
对面补正XY校准的方法进行说明。
8、3吸嘴贴装头相同。
●用手把面补正治具放到设备的左侧或右侧的传送带进行操作。
(面补正治具: N210147296AB 、1枚)
●进行校准作业时请勿切断设备电源。
●面补正之前，请先卸下所有的基板支撑销。
●面补正治具不可设置时，从前工序设备手动搬入，请使用操作台(客户准备)，进行治具的设置。
确认设备内没有基板
●显示「错误」时，取出设备内的基板
后再次进行。

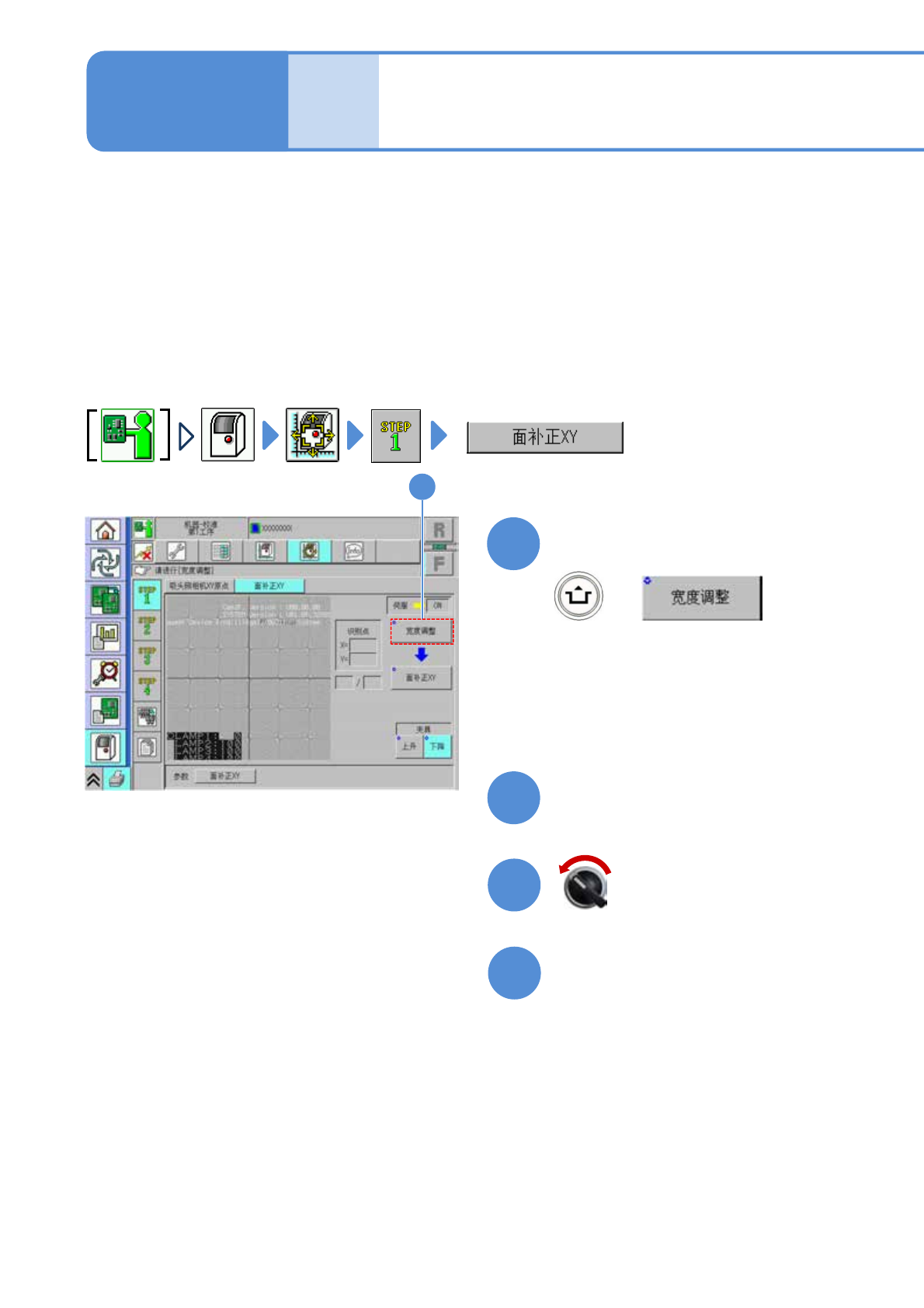

1
(将执行宽度调整)
(贴装头移动到退避位置)
维修保养篇
13-3-2
2
准备第1次的面补正XY
4
3
关闭安全盖
伺服开关置于OFF
13-3-2-1
NPM-TT2 EJM1EC-MB-13M-00
5
设置面补正治具
①用手移动面补正治具，把面补正治具的
左端对准基板传送带上面的左侧划线。
(各基板流向相同。)
②将面补正治具的基准标记设置到基准轨
侧。
③将面补正治具按压到基准轨上。
6
关闭安全盖
7
伺服开关置于ON
+
8
8
●面补正治具不可设置时，从前工序设备
手动搬入，请使用操作台(客户准备)，
进行治具的设置。
13-3-2-2
面补正治具
基准标记
‘FIXED RAIL SIDE(TYPEA)’
划线
操作员
基准轨
●卸下交换台车也可设置面补正治具。
