NPM-TT2 EJM1EC-MB-13M-00
确认是否已正常结束
输入数值
(显示数字键)
22
23
23
22
13-8-1-5

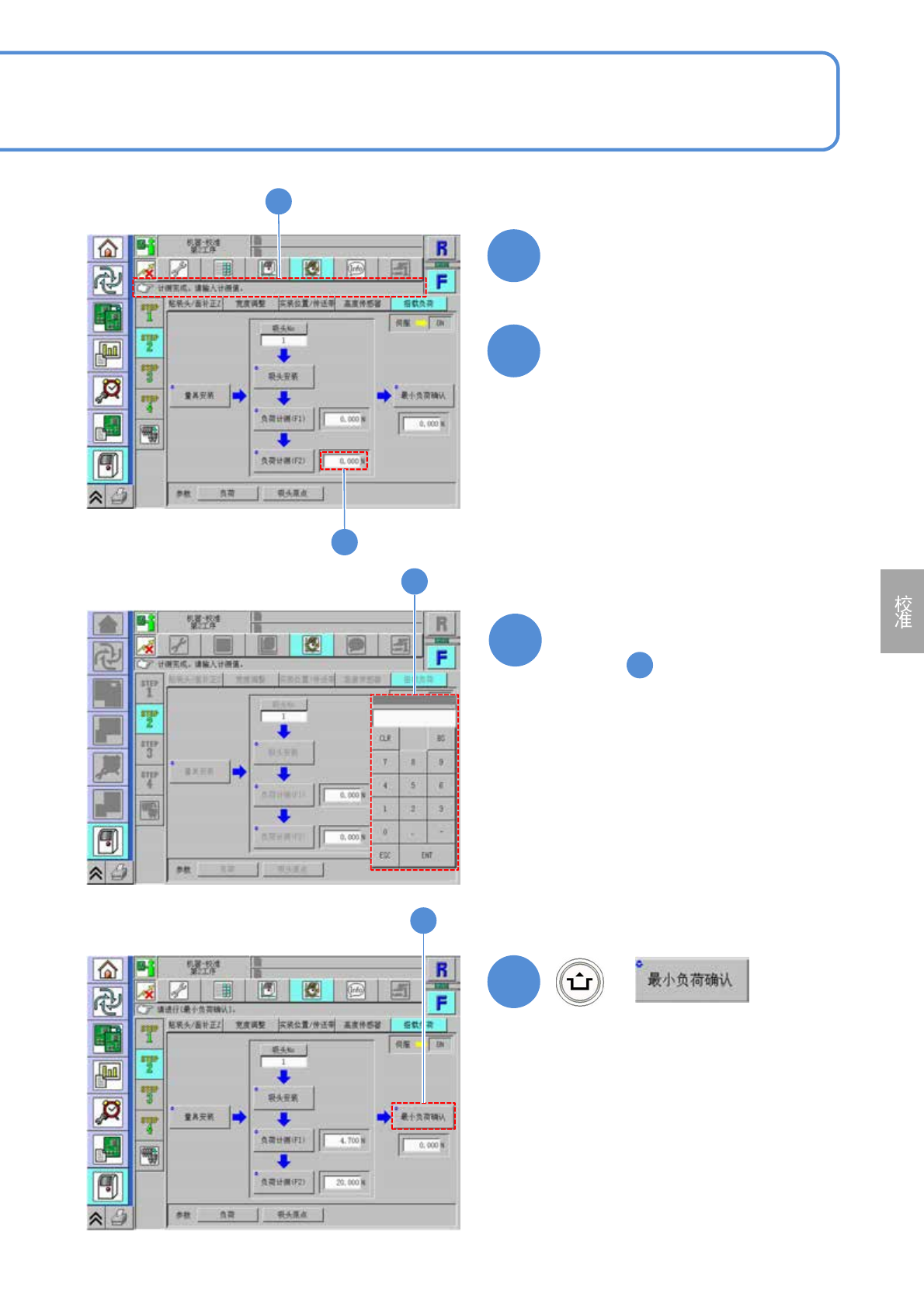

贴装负荷
贴装负荷 3
维修保养篇
13-8-1
24
输入测定值
●输入在 读取的数值。
输入范围:3.2 ~ 6.2 N
24
21
●读取测定中的稳定值。
关于负荷测定值，由于吸嘴和治具接触
的瞬间数值会增大，无法获取正确的测
定值。因此，不显示最大值而是使用标
准值进行测定。
●负荷测量仪表的切换方法
(→P.13-8-2)
25
+
(进行校准作业)
25
NPM-TT2 EJM1EC-MB-13M-00
26
27
确认是否已正常结束
输入数值
(显示数字键)
26
27
13-8-1-6
28
输入测定值
●输入在 读取的数值。
输入范围:15 ～ 25 N
25
28
29
●读取测定中的稳定值。
关于负荷测定值，由于吸嘴和治具接触
的瞬间数值会增大，无法获取正确的测
定值。因此，不显示最大值而是使用标
准值进行测定。
●负荷测量仪表的切换方法
(→P.13-8-2)
+
(进行校准作业)
29
NPM-TT2 EJM1EC-MB-13M-00

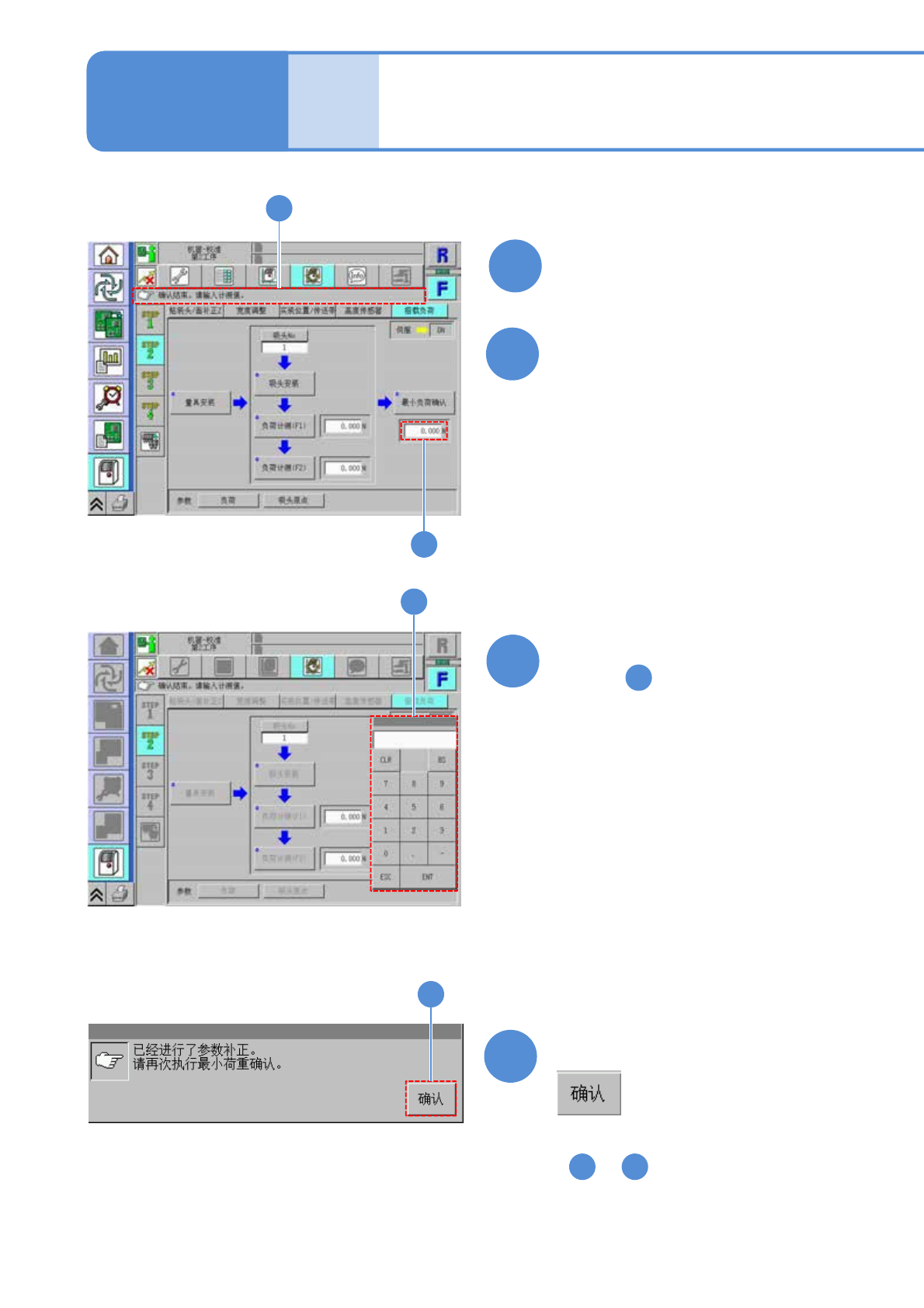

贴装负荷
30
13-8-1-7
贴装负荷 4
31
确认是否已正常结束
输入数值
(显示数字键)
30
31
维修保养篇
13-8-1
32
输入测定值
●输入在 读取的数值。
32
29
33
33
确认提示
●其他吸嘴位置，也是重复
～ 的操作。
12 33
