贴装头(3吸嘴)的
空气过滤器芯的更换
对贴装头(3吸嘴)的空气过滤器芯的更换方法进行说明。使用工具:六角扳手(2.5 mm)或者维修保养治具(选购件)
附属的六角棒螺丝刀(N510046569AA)､棉棒 所需时间:10分钟(1台贴装头)
寿命(参考)：6000[h]
维修保养篇
12-5

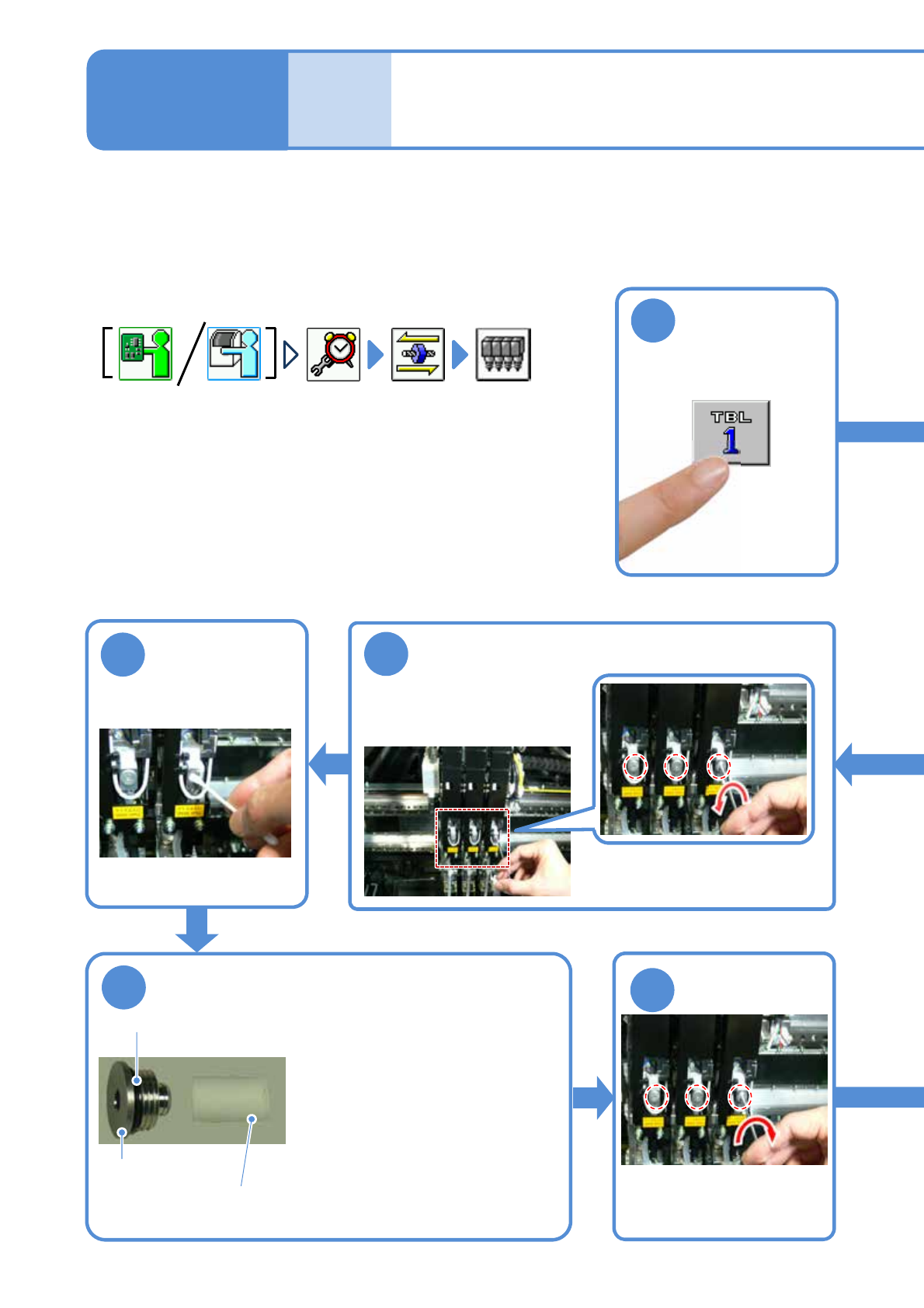

卸下盖子
●3个
●注意不要让盖子落下。
使用棉棒清扫过滤
器内部
●请勿使用气枪。
8
更换空气过滤器芯
盖子
空气过滤器芯
O环
●过滤器芯型号:
N510059196AA
●在更换空气过滤器芯时，
请小心操作。(→P.12-4-3)
●O环型号:
N510059865AA
●请确认O环没有发生劣化。
当发生劣化时，请更换。
9
安装盖子
●3个
●注意不要让盖子落下。
●拧紧扭矩 : 0.5 ±0.1 N・m
NPM-TT2 EJM1EC-MB-12M-02
12-5-2
2
3
12
卸下托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
安装托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)

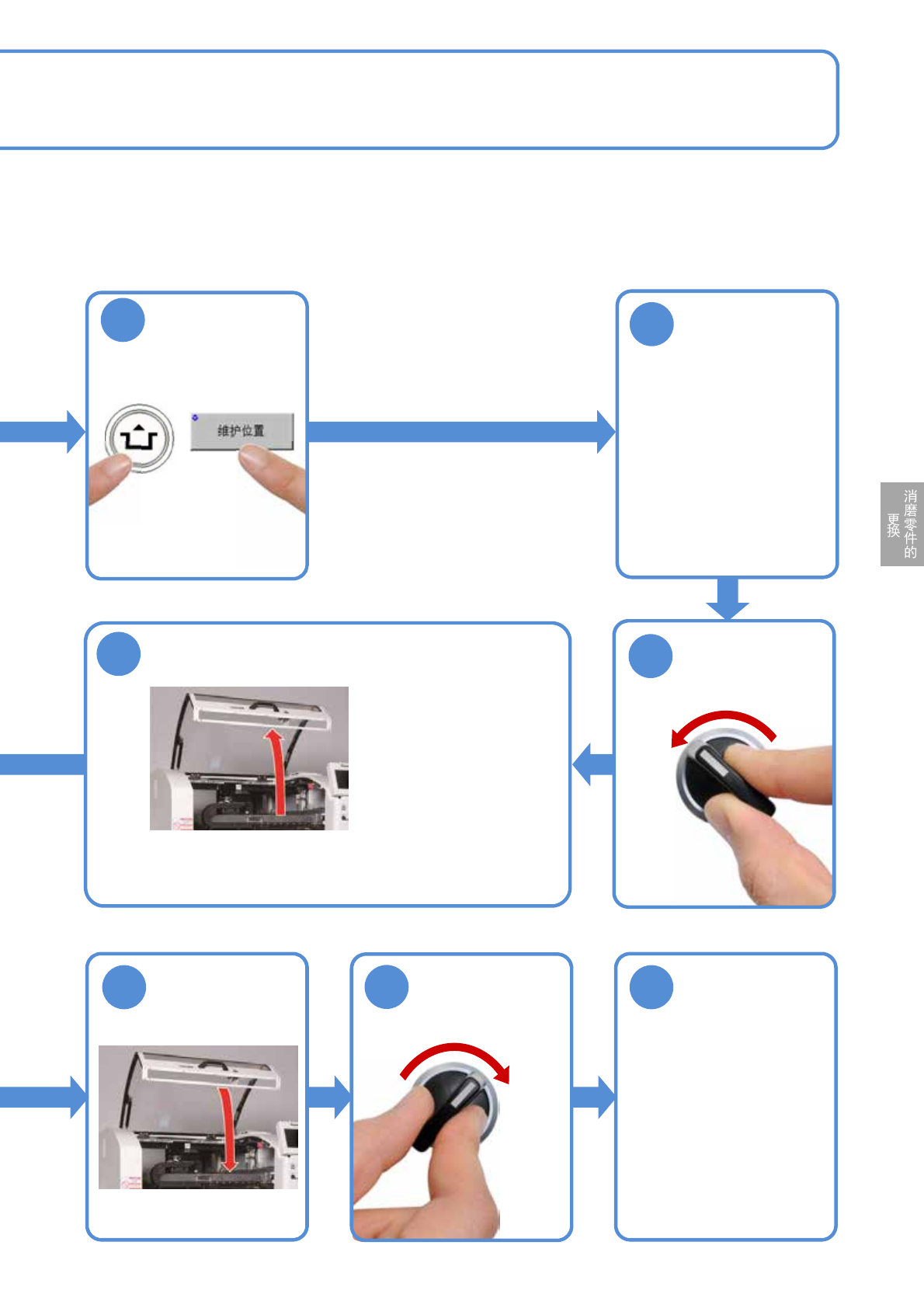

OFF
