NPM- TT2 EJM1EC-MB-12M-02 12-4 -2 12 13 3 4 6 过滤器 六角扳手 扳手 5 软管 过滤器 安装贴装头后，进 行校准 ( → P.11-1) 卸下配线固定用托架的螺丝 使用工具 : 六角扳手 ( 2.5 mm ) ●螺丝 ( 4 个 ) 卸下软管 ● 8 处 卸下过滤器 ● 8 处 使用工具 : 扳手 ( 7 mm ) 分解过滤器 使用工具 : 扳手 ( 7 mm ) 、 六角扳手 ( 2 mm…
NPM-TT2 EJM1EC-MB-12M-02
12-4-1
贴装头(8吸嘴)的
空气过滤器芯的更换 1
维修保养篇
12-4
1
2
9
8
空气过滤器芯
O环
过滤器
7
棉棒
10
软管
11

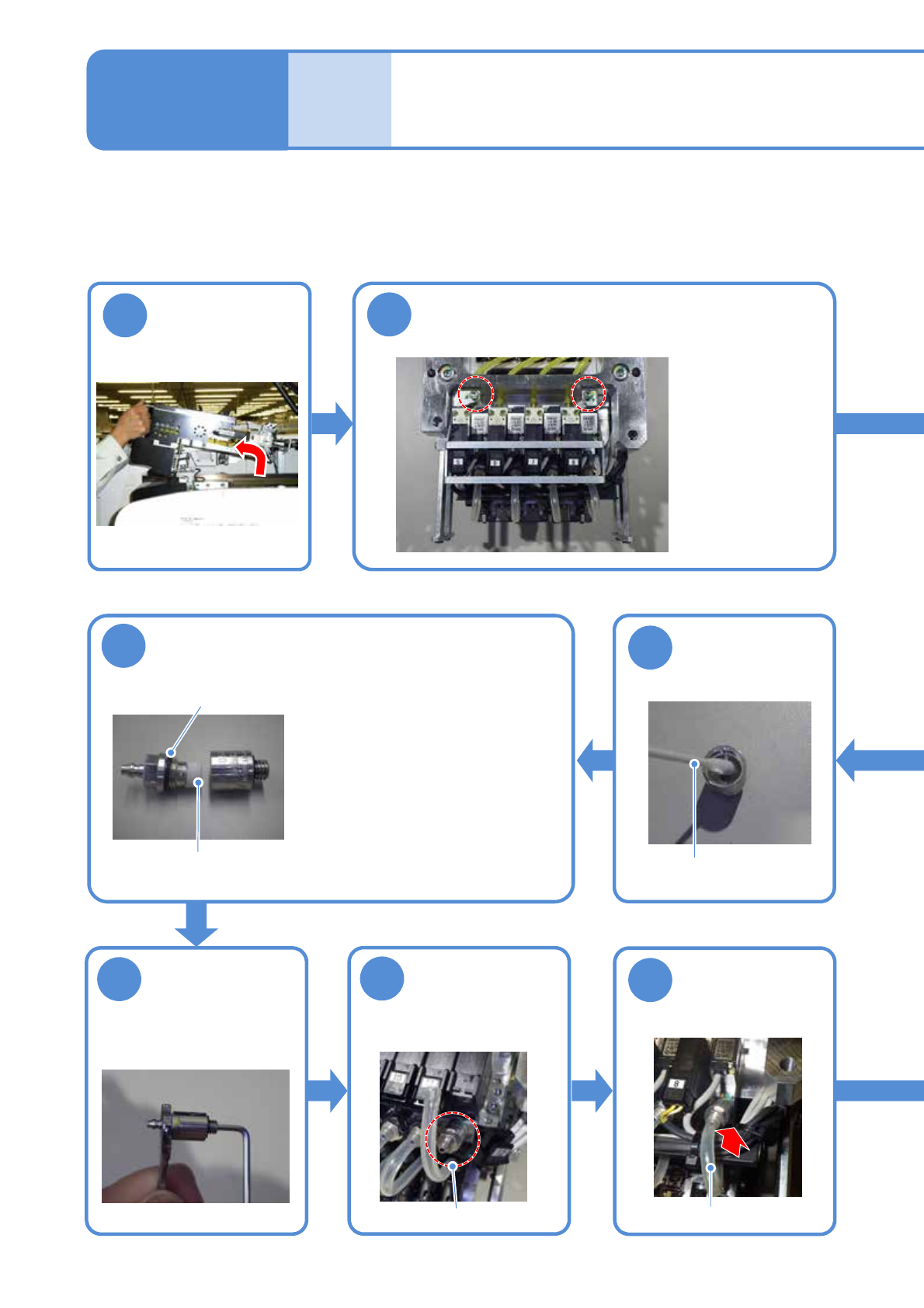

在这里，对贴装头 ( 8吸嘴 ) 的空气过滤器芯的更换方法进行说明。
使用工具: 扭矩扳手 ( N510050388AA ) 、长钻 ( 六角对边 5 mm 、N510046662AA )、
六角扳手 ( 2.5 mm )、六角扳手 ( 2 mm )、扳手 ( 7 mm )
所需时间: 130 分 ( 1个贴装头 ) 寿命 ( 参考 )：6000 [ h ]
卸下贴装头
(→P.11-1)
卸下托架
●螺丝 ( 4个 )
前侧:2个
后侧:2个
使用工具: 六角扳手 ( 2.5 mm )
用棉棒清扫过滤器
内部
更换空气过滤器芯
组装过滤器
使用工具:
扳手 (7 mm)
六角扳手 (2 mm)
安装过滤器
使用工具: 扳手 (7 mm)
●8处
安装软管
●8处
●空气过滤器芯型号:
N510068213AA
●在更换空气过滤器芯时，请小心操
作。(→P.12-4
-3)
●O环型号:
N510059865AA
●请确认O环没有发生劣化。当发生
劣化时，请更换。
NPM-TT2 EJM1EC-MB-12M-02
12-4-2
12 13
3 4
6
过滤器
六角扳手扳手
5
软管
过滤器
安装贴装头后，进
行校准
(→P.11-1)
卸下配线固定用托架的螺丝
使用工具: 六角扳手 ( 2.5 mm )
●螺丝 ( 4个 )
卸下软管
●8处
卸下过滤器
●8处
使用工具: 扳手 ( 7 mm )
分解过滤器
使用工具: 扳手( 7 mm )、六角扳手( 2 mm )
●使用扳手与六角扳手分解过滤器
●分解后的状态
安装配线固定用托架的螺丝后，安装托架
●螺丝 ( 前侧 2个、后侧 2个 )
使用工具: 六角扳手 (2.5mm)
●螺丝 ( 4个 )
NPM-TT2 EJM1EC-MB-12M-02
12-4-3
贴装头(8吸嘴)的
空气过滤器芯的更换 2
维修保养篇
12-4
空气过滤器芯的操作注意事项
■关于空气过滤器的安装
在操作空气过滤器芯时，请仔细确认以下内容并正确使用。
●请勿抓取空气过滤器芯的两端。否则有可能会导
致空气过滤器芯发生变形，并导致过滤器无法充
分挥发能力。
接头(盖)的安装部位外形大于空气过滤器芯的内径，因此
在贴紧面的1～2 mm部位上，空气过滤器芯会产生浮起，
但是这对性能不会造成问题。
■关于空气过滤器的使用
●请不要使用用过的空气过滤器芯。否则会导致产品破损、动作不良等故障。
●即使是新的空气过滤器芯，只要安装到接头(盖)上就属于已经用过的而不能再次使用。请不要使用用过的空
气过滤器芯。
●在安装时，请使空气过滤器芯确实贴紧接头(盖)。同时，请小心操作以防过滤器芯破损。
接头(盖)
在这里，以轻量16吸嘴贴装头为例进行说明，16、12、8、2、3吸嘴贴装头的空气过滤器芯也相同。
●请如下图所示抓取新的空气过滤器芯后安
装到接头(盖)上。
空气过滤器芯
