NPM-TT2 EJM1EC-MB-13M-00
治具站 1

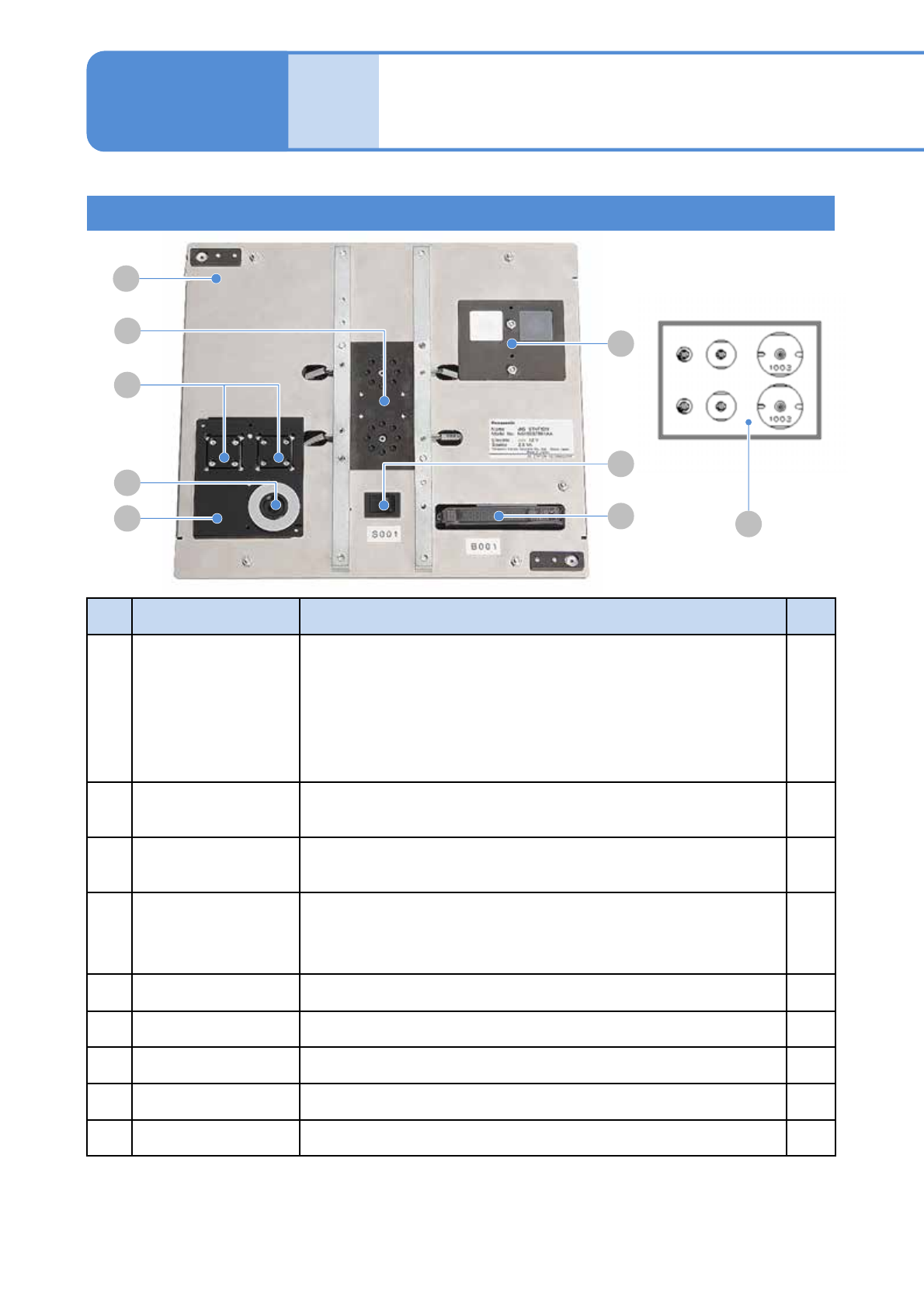

治具站的构成
No.
单元名称 功能 数量
A
治具站
在更换贴装头等作业时，是用于对贴装头的参数进行校准的单元。可
用于全部贴装头。
电源规格: DC12V (5号干电池8个)请客户准备。
(→P.12-3 蓄电池的更换)
注意 在电池放置其中的状态下长时间不使用，有可能造成漏液,
长时间不使用治具站时，请将电池取出保管。
重量 : 1.5kg 尺寸：240 mm (W)215 mm (D)35 mm (H)
1
B
治具元件
进行校准所使用的治具元件。
搭载到治具站上使用。
2
C
多功能识别照相机LED
照明亮度治具
是用于多功能识别照相机LED照明的亮度校准时使用的治具。
搭载到治具站上使用。
1
D
校准用吸嘴
校准作业所使用的校准用吸嘴。
8吸嘴贴装头 : 184吸嘴
3吸嘴贴装头用 : 1003吸嘴
各2
E
贴装头照相机LED照明
亮度治具存放部
已设置了贴装头照相机的LED照明的亮度校准所使用的治具。
---
F
主电源开关 电源处于ON后，绿色的LED亮灯。(LED不亮灯时，请更换电池)
---
G
光学传感器 检测出治具元件的传感器。
---
H
治具识别部 校准时安装治具元件并进行识别。
---
I
治具存放部 校准作业前安装治具元件和照明亮度治具。
---
13-10-1
维修保养篇
13-10
D
A
E
F
G
H
B
C
I
NPM-TT2 EJM1EC-MB-13M-00
对8吸嘴贴装头的治具站操作方法进行说明。3吸嘴贴装头的操作方法相同。
●请确认吸嘴交换器内是否用吸嘴。请卸下所有基板支撑销。
●治具站不可设置时，从前工序设备手动搬入，请使用操作台(客户准备)，进行治具的设置。
●进行校准作业时请勿切断设备电源。

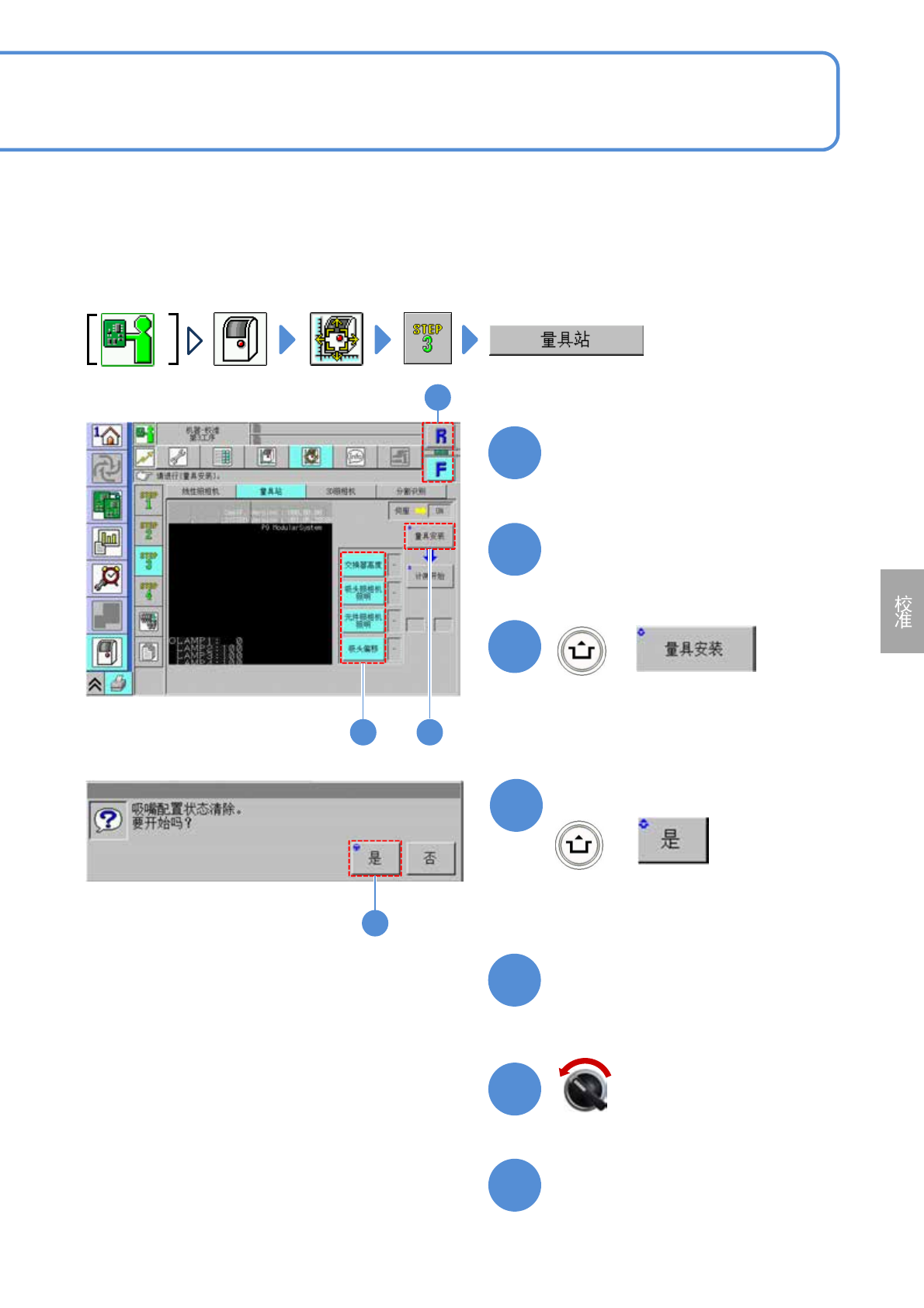

选择工作台
●选择进行校准作业的工作台。
选择计测项目
(选择项目为淡蓝色，其他为灰色)
13-10-2
3
2
1
1
2 3
+
打开安全盖
准备安装治具站
7
6
5
伺服开关置于OFF
4
4

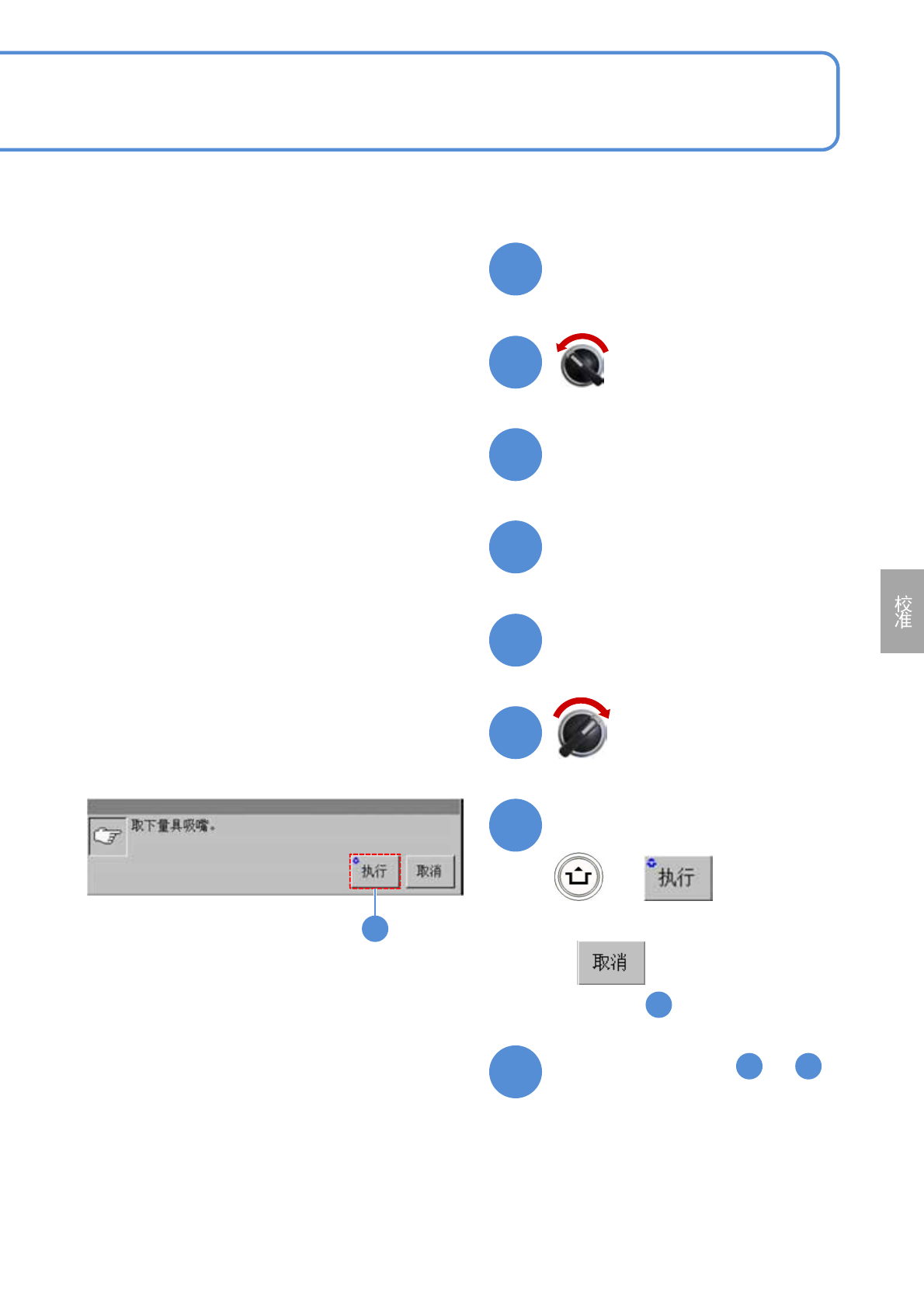

确认提示
+
(将执行宽度调整)
(贴装头移动到退避位置)
