NPM- TT2 EJM1EC-MB-06 M-00 对基板传送带的加油方法进行说明。 使用工具 : 润滑油枪 所需 时间 :25 分钟 ●对基板传送带的宽度调整滚珠丝杠 、线性导轨加油。 ●建议在双轨模式下进行作业。 ( → P.11- 2-1) 维修保养篇 6-1 基板传送带的加油 1 6-1 -1 1 2 ●事先确认不存在支撑销。 向线性导轨、滚珠花键注油 3 卸下托盘供料器或 者交换台车 ●托盘供料器时 ( → P.14-8 )…
6 定期检查
每560小时保养
NPM-TT2 EJM1EC-MB-06M-00
对基板传送带的加油方法进行说明。
使用工具:润滑油枪 所需时间:25分钟
●对基板传送带的宽度调整滚珠丝杠、线性导轨加油。
●建议在双轨模式下进行作业。(→ P.11-2-1)
维修保养篇
6-1
基板传送带的加油 1
6-1-1
1
2
●事先确认不存在支撑销。
向线性导轨、滚珠花键注油
3
卸下托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
线性导轨
线性导轨
滚珠花键
滚珠花键
线型导轨的情形
●向线性导轨的轨道直接涂抹润滑脂。
●使用润滑脂: LCG100
滚珠花键的情形
●在滚珠花键的中压部分直接添加润滑脂。
●使用润滑脂: LCG100
ACTIVATION
NPM-TT2 EJM1EC-MB-06M-00

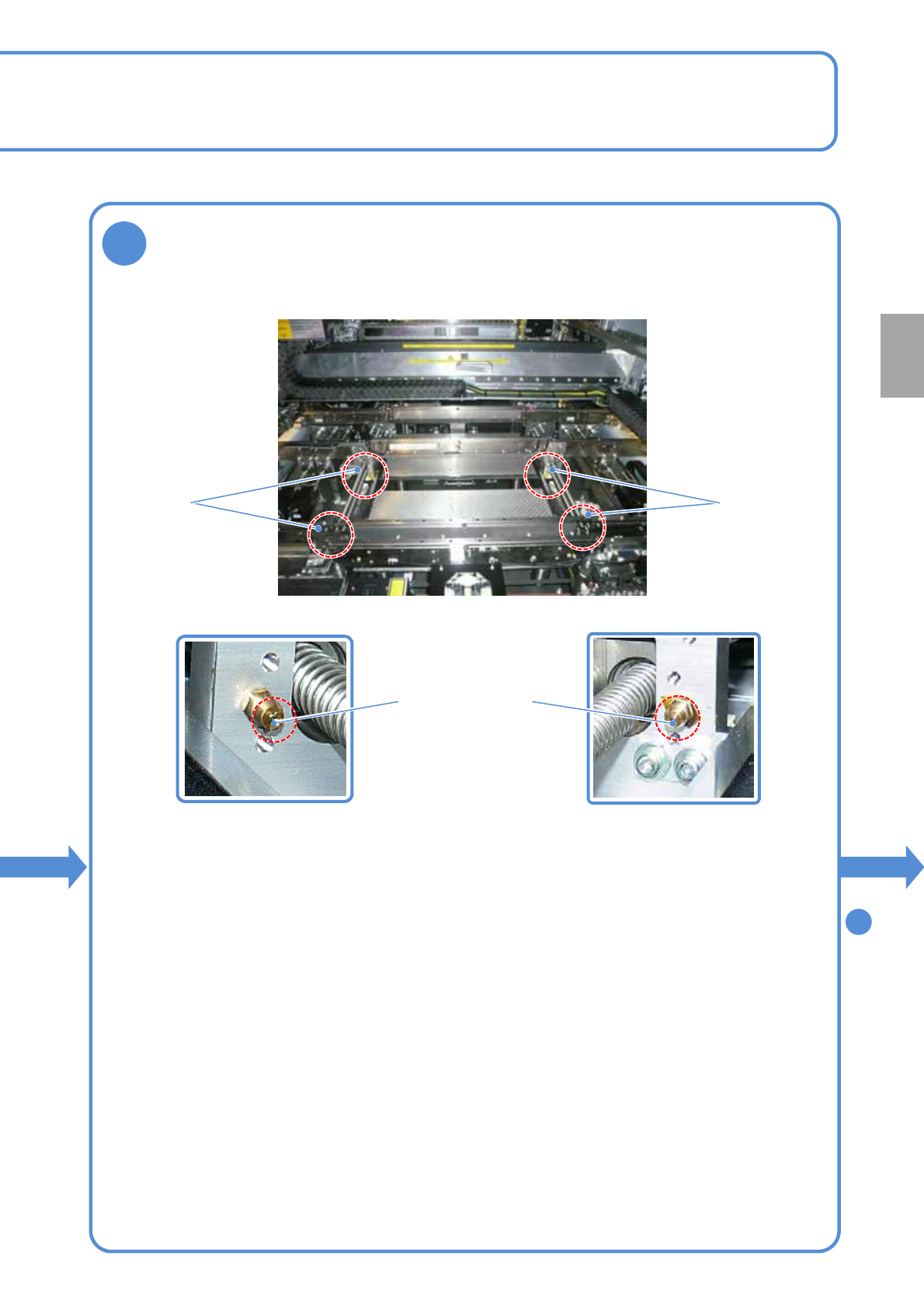

从宽度调整滚珠丝杠的注入口加油
