NPM- TT2 EJM1EC-MB-12 M-02 NCIO 板 3 ●卸下电缆。 ●卸下固定 NCIO 板的螺丝。 ●按下板下部杆的按钮 (PRESS) ，同时往下推杆， 拉出 NCIO 板。 卸下 NCIO 板 12-3 -6 螺丝 (2 个 ) 8 4 卸下蓄电池 ●卸下连接器。 ●切断捆扎线 (2 处 ) 。 捆扎线 连接器 按下按钮 往下 推杆 拉出板 安装前侧的托盘供 料器或者交换台车 ●托盘供料器时 ( → P.14-8…
NPM-TT2 EJM1EC-MB-12M-02
NCIO板的蓄电池更换
蓄电池的更换 3
6
使用工具:十字螺丝刀 所需时间:30分钟
●请在2小时内完成作业。
●把NCIO板插入，往内侧提起上下
杆并固定。
●连接电缆。
●螺丝(2个)的
拧紧扭矩:240 ±20 cN·m
5
更换新的蓄电池
安装NCIO板
12-3-5
7
维修保养篇
12-3
1
2
卸下保护盖
保护盖
●螺丝(8个)
安装保护盖
卸下前侧的托盘供
料器或者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
蓄电池
●更换的蓄电池使用
N610156136AA同等品。
●请使用捆扎线 (宽度2.5 mm
以下阻燃级别UL94V-0、2
处) ，把蓄电池固定在板。
●连接连接器。
■连接断面图
●捆扎时捆扎线的捆扎部，请勿超出蓄电池。
●捆扎后，多余部分用钳子剪断。
捆扎线 NCIO板
蓄电池
捆扎部
(前侧)
保护盖
●螺丝(8个)
(前侧)
NPM-TT2 EJM1EC-MB-12M-02
NCIO板
3
●卸下电缆。
●卸下固定NCIO板的螺丝。
●按下板下部杆的按钮
(PRESS)，同时往下推杆，
拉出NCIO板。
卸下NCIO板
12-3-6
螺丝
(2个)
8
4
卸下蓄电池
●卸下连接器。
●切断捆扎线(2处)。
捆扎线
连接器
按下按钮
往下
推杆
拉出板
安装前侧的托盘供
料器或者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
NPM-TT2 EJM1EC-MB-12M-02
12-3-7

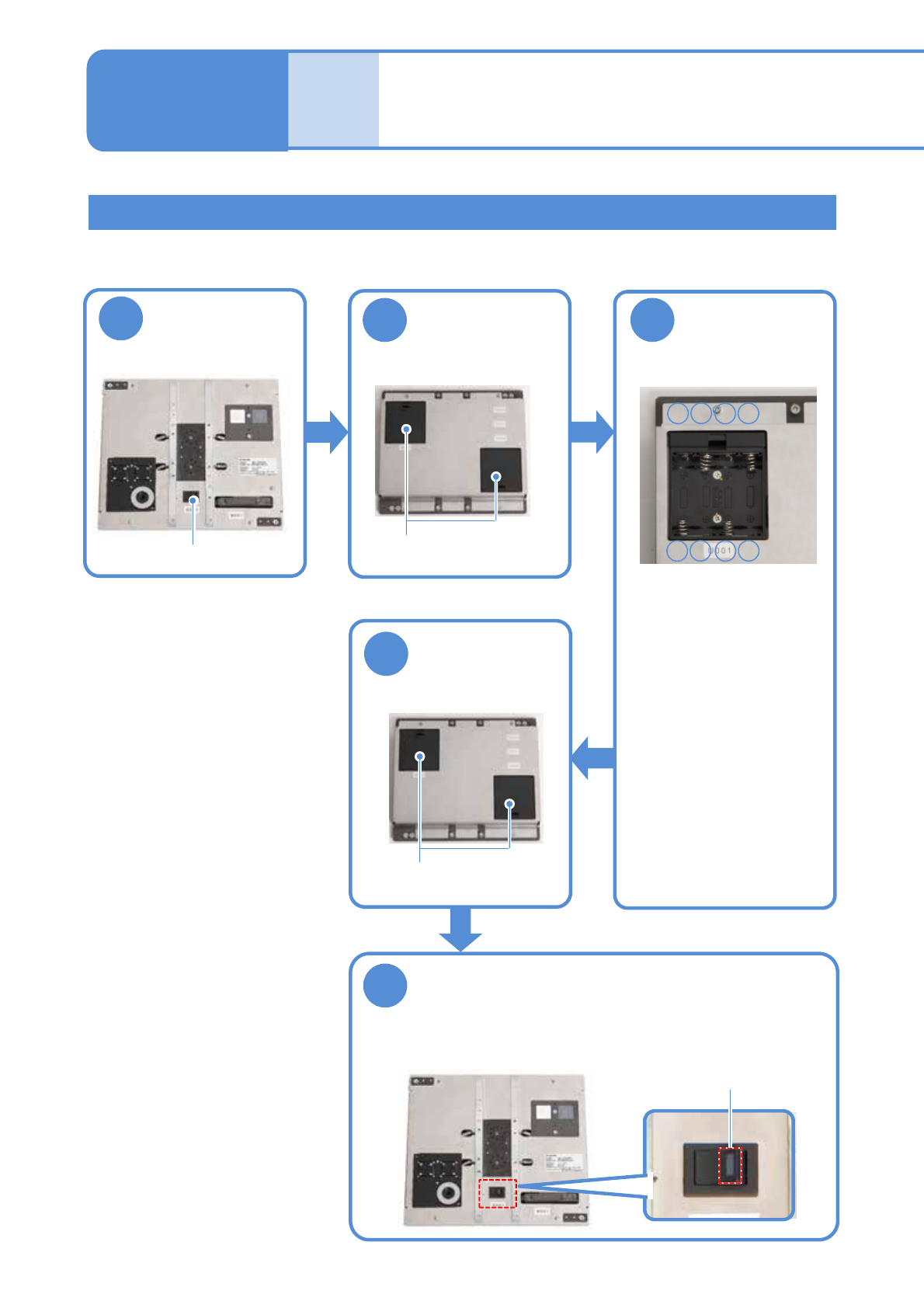

治具站的蓄电池更换
2
1
■表面
■背面
3
●更换8个5号干电池 (4个
×2处)。
●请按照电池箱的内部表示
的安装方向进行更换。
●请勿混合使用新电池和使
用过1次的旧电池，或者种
类不同的电池。
5
4
●确认LED照明是否亮灯。
■表面
电源开关置于
OFF
打开电源箱的
保护盖
更换新的电池
关闭电源箱的
保护盖
电源开关置于ON
所需时间:2分钟
电池箱
－＋－
■电池箱内部
＋
＋－－＋
■背面
电池箱
蓄电池的更换 4
电池开关
LED照明
维修保养篇
12-3
●碳锌电池也可以启动，建议使用碱性电池。
●治具站不附属电池。请客户准备。
