NPM- TT2 E JM1EJ-MB-17M-0 0 从单托盘供料器 切换到 17 连交换台车 3 维修保养篇 17-4 安装导向 ( 两种 ) 安装驱动导向 B A ① ② ①使驱动部尖端对准销 A ②向右旋转驱动部后，嵌入到销 B 中 ③ ④ 使用切换台车的 (a) 台车 驱动部 ( → P.17-3-1) 使用切换台车的 (b) 驱动 导向、 (c) 台车导向 ( → P.17-3-1) 请将卸下的 (f) 短型连接器放到切换台…
NPM-TT2 EJM1EJ-MB-17M-00

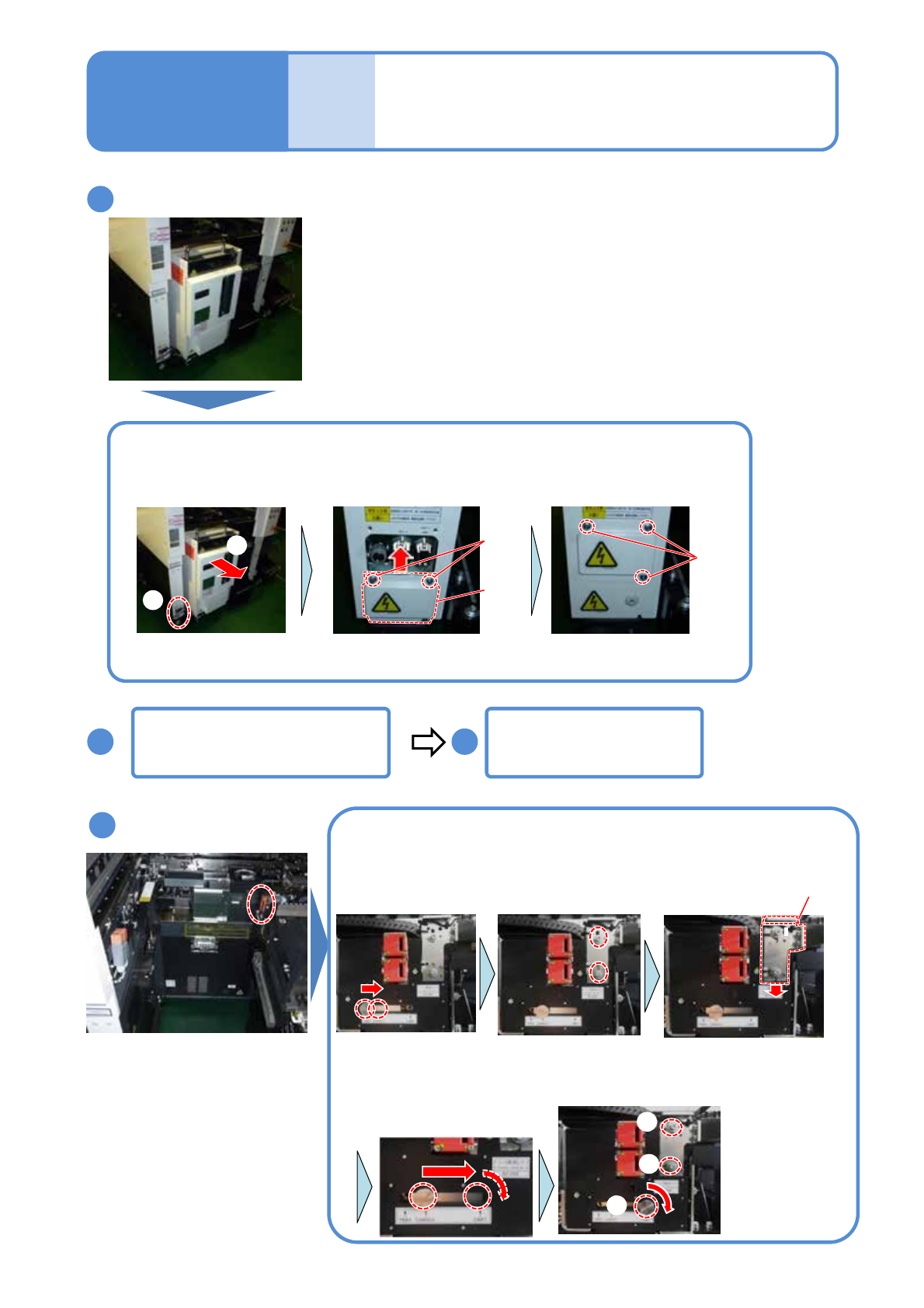

卸下托盘供料器
切换传感器
①卸下托盘供料器
②卸下盖后，在覆盖住连接器部分的状态下安装
(3 mm六角扳手)
拧松把手，在
CHANGE的位置上
固定
完全拧松螺丝(3 mm
六角扳手)
抓住托架的手柄，向下
拉动约10 mm
①
②
卸下供料器工作台盖
(→P.17-2-3)
拧松把手，在CART的
位置暂时固定
①拧紧螺丝
(3 mm六角扳手)
①
②
②拧紧把手
①
安装保护套
(→P.17-2-4)
●2个
●2个
17-4-2
5
6 7
螺丝
(2个)
盖子
螺丝
(3个)
8
手柄
从单托盘供料器
切换到17连交换台车 2
维修保养篇
17-4
NPM-TT2 EJM1EJ-MB-17M-00
从单托盘供料器
切换到17连交换台车 3
维修保养篇
17-4
安装导向(两种)
安装驱动导向
B
A
①
②
①使驱动部尖端对准销A
②向右旋转驱动部后，嵌入到销B中
③
④
使用切换台车的(a)台车驱动部(→P.17-3-1)
使用切换台车的(b)驱动导向、(c)台车导向(→P.17-3-1)
请将卸下的(f)短型连接器放到切换台车的
零件箱内保管(→P.17-3-1)
17-4-3
9
10
③拧紧螺丝(8 mm六角扳手) ●2个
④卸下右端的短型连接器后，根据连接器形
状连接电缆
(c) 台车导向
(b) 驱动导向
①对准螺钉和标签的位置
②拧紧螺丝后固定(4 mm六角扳手)
●3个
①对准标签的位置
②拧紧螺丝后固定(4 mm六角扳手)
●3个
NPM-TT2 EJM1EJ-MB-17M-00
安装延长抽屉
安装安全盖
①拧松螺丝
(5 mm六角扳手)
●2个
③拧紧螺丝
(5 mm六角
扳手) ●2
个
①从上方插进安全盖
③将安全盖的零部件插入
安全开关内
①
②
③
②对准销和标签的位置后，拧紧螺
丝
(5 mm六角扳手) ●2个
②调整延长抽屉的位
置，并用销对准
安装供料器工作台盖
(→P.17-2-3)
关闭盖
电源ON (→P.17-2-1)
安装17连交换台车后，完成切换
使用切换台车的(e)延长抽屉(→P.17-3-1)
使用切换台车的(d)安全盖(→P.17-3-1)
请将卸下的(f)螺丝放到切换台车的零件箱内保管(→P.17-3-1)
17-4-4
13
11
12
14
15
16
销
螺丝
标签
从单托盘供料器
切换到17连交换台车 4
维修保养篇
17-4
