NPM- TT2 EJM1EC-MB-14M-00 14-9 -1 17 连交换台车和单式托盘供料 器的切换方法 1 元件名称和收纳部位 (e) 延长抽屉 ( 交换台车 ) ● 保护套 2 个 ( 交换台车 ) ● 短型连接器 ( 托盘供料器 ) (b) 驱动导向 ( 交换台车 ) (c) 台车导向 ( 交换台车 ) (d) 安全盖 ( 交换台车 ) 切换台车 (a) 台车驱动部 ( 交换台车 ) 必须注意勿夹住配线、配管 必须使金具和…
NPM-TT2 EJM1EC-MB-14M-00
14-8-6
设
置
确认气压
A
A
■单式托盘供料器
调节器
气压检测器
1
2
确认气压
●气压 :
0.30 ～ 0.35 MPa
没有设定范围时，
转动调节器进行调
整
锁定解除。(朝外拉)
调整压力。(转动)
锁定。(往里推)
1
2
3
校准
STEP
项目 动作 参阅
STEP4
托盘
吸着高度
(→P.13-1-2、13-12)
吸着位置1
吸着位置2
拆卸或者安装托盘供料器时，请必须进行校准作业。
NPM-TT2 EJM1EC-MB-14M-00
14-9-1
17连交换台车和单式托盘供料
器的切换方法 1

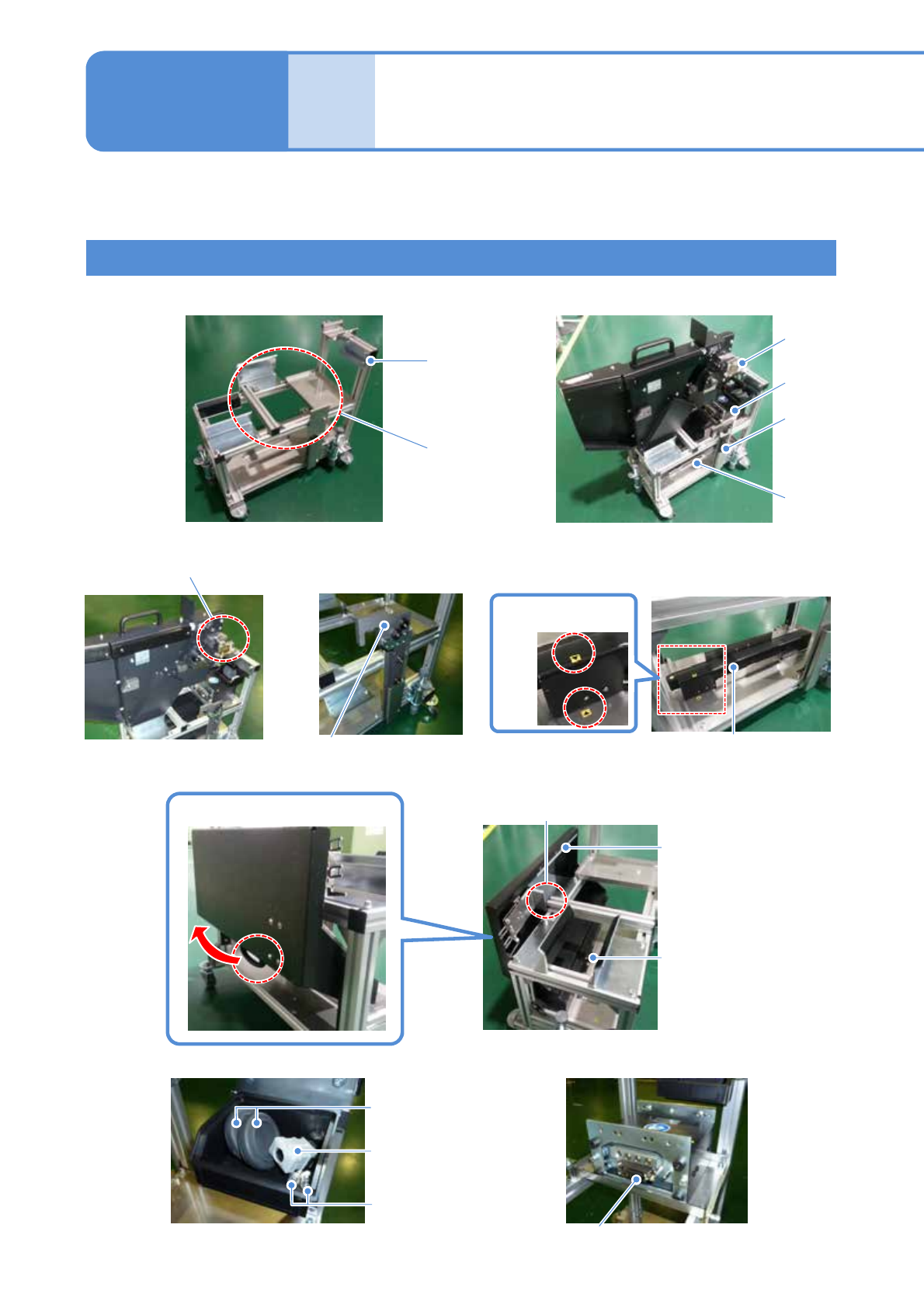

元件名称和收纳部位
(e) 延长抽屉 (交换台车)
● 保护套 2个
(交换台车)
● 短型连接器
(托盘供料器)
(b) 驱动导向 (交换台车)
(c) 台车导向 (交换台车)
(d) 安全盖(交换台车)
切换台车
(a) 台车驱动部 (交换台车)
必须注意勿夹住配线、配管
必须使金具和框没有碰触
必须贴在磁铁上
在切换台车收纳切换单元的状态
●螺丝:M6 2个
(托盘供料器)
对切换作业所使用的元件名称和收纳部位进行说明。
(f) 其他
维修保养篇
14-9
(a)
(b)
(c)
(d)
(e)
(f)
必须挂在钩子上
对准标签的位置
拆卸时，向上拉把手
NPM-TT2 EJM1EC-MB-14M-00
14-9-2

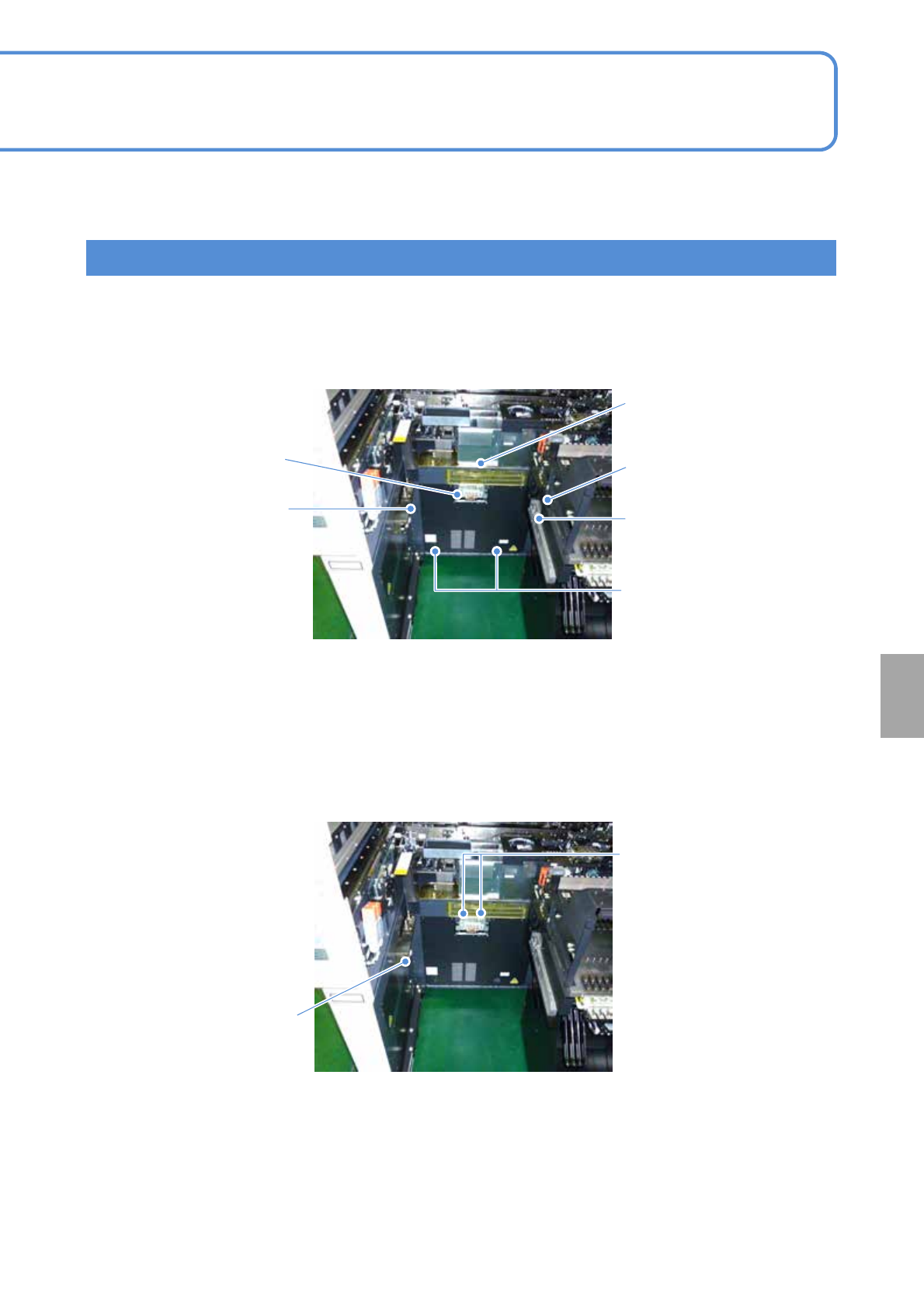

安装位置
对切换作业所使用的元件安装位置进行说明。
详细情况请参照后述的切换步骤。
设
置
(d) 安全盖
( 交换台车 )
(e) 延长抽屉
( 交换台车 )
(a) 台车驱动部
( 交换台车 )
(f) 保护套
( 交换台车 )
(b) 驱动导向
( 交换台车 )
■交换台车切换用元件 安装位置
■托盘供料器切换用元件 安装位置
(f) M6螺丝
( 托盘供料器 )
(f) 短型连接器
( 托盘供料器 )
(c) 台车导向
( 交换台车 )
