NPM- TT2 EJM1EC-MB-12 M-02 12-4 -3 贴装头 (8 吸嘴 ) 的 空气过滤器芯的更换 2 维修保养篇 12-4 空气过滤器芯的操作注意事项 ■关于空气过滤器的安装 在操作空气过滤器芯时，请仔细确认以下内容并正确使用。 ●请勿抓取空气过滤器芯的两端。否 则有可能会导 致空气过滤器芯发生变形，并导致过 滤器无法充 分挥发能力。 接头 ( 盖 ) 的安装部位外形大于空气过滤器芯的 内径，因此 在贴紧面的 1 ～…
NPM-TT2 EJM1EC-MB-12M-02
12-4-2
12 13
3 4
6
过滤器
六角扳手扳手
5
软管
过滤器
安装贴装头后，进
行校准
(→P.11-1)

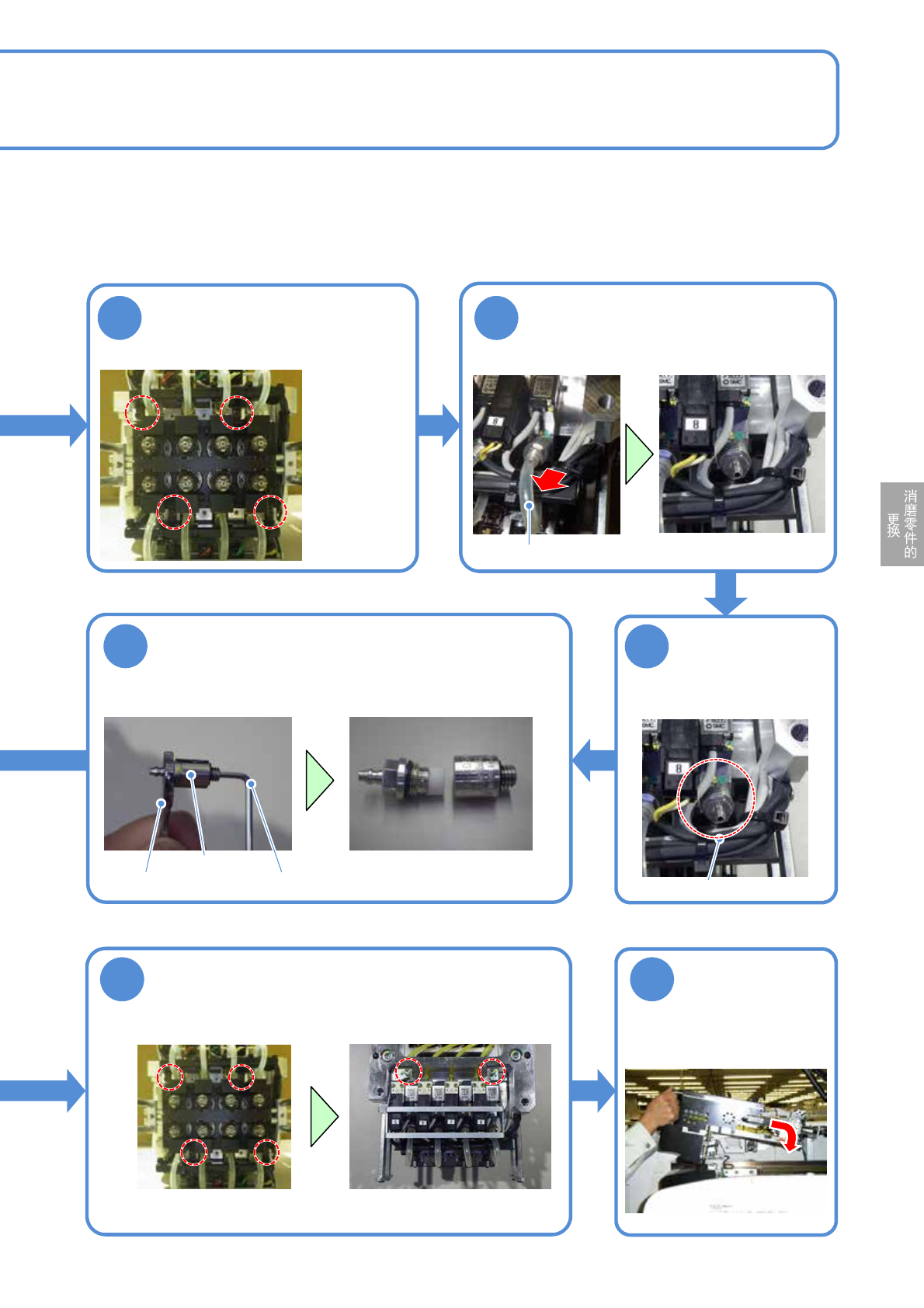

卸下配线固定用托架的螺丝
使用工具: 六角扳手 ( 2.5 mm )
●螺丝 ( 4个 )
卸下软管
●8处
卸下过滤器
●8处
使用工具: 扳手 ( 7 mm )
分解过滤器
使用工具: 扳手( 7 mm )、六角扳手( 2 mm )
●使用扳手与六角扳手分解过滤器
●分解后的状态
安装配线固定用托架的螺丝后，安装托架
●螺丝 ( 前侧 2个、后侧 2个 )
使用工具: 六角扳手 (2.5mm)
●螺丝 ( 4个 )
NPM-TT2 EJM1EC-MB-12M-02
12-4-3
贴装头(8吸嘴)的
空气过滤器芯的更换 2
维修保养篇
12-4

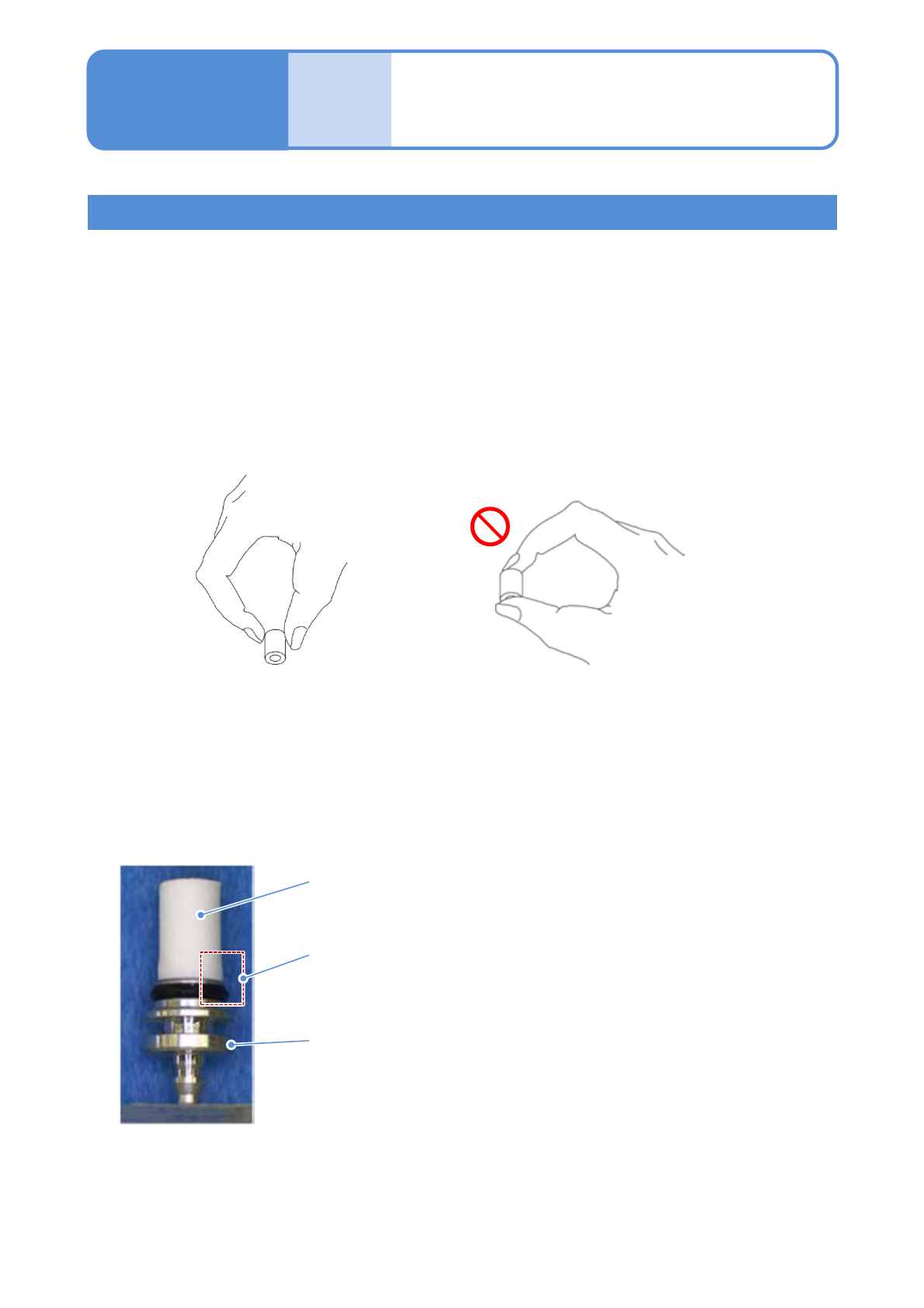

空气过滤器芯的操作注意事项
■关于空气过滤器的安装
在操作空气过滤器芯时，请仔细确认以下内容并正确使用。
●请勿抓取空气过滤器芯的两端。否则有可能会导
致空气过滤器芯发生变形，并导致过滤器无法充
分挥发能力。
接头(盖)的安装部位外形大于空气过滤器芯的内径，因此
在贴紧面的1～2 mm部位上，空气过滤器芯会产生浮起，
但是这对性能不会造成问题。
■关于空气过滤器的使用
●请不要使用用过的空气过滤器芯。否则会导致产品破损、动作不良等故障。
●即使是新的空气过滤器芯，只要安装到接头(盖)上就属于已经用过的而不能再次使用。请不要使用用过的空
气过滤器芯。
●在安装时，请使空气过滤器芯确实贴紧接头(盖)。同时，请小心操作以防过滤器芯破损。
接头(盖)
在这里，以轻量16吸嘴贴装头为例进行说明，16、12、8、2、3吸嘴贴装头的空气过滤器芯也相同。
●请如下图所示抓取新的空气过滤器芯后安
装到接头(盖)上。
空气过滤器芯
NPM-TT2 EJM1EC-MB-12M-02
12-4-4
