NPM- TT2 EJM1EC-MB-14M-00 维修保养篇 14-3 设置 2 14-3 -3 3 拆卸供给部的固定用支架 ( 红色 ) ■交换台车 固定用支架 (2 个 ) ■单式托盘供料器 ( 选购件 ) 固定用支架 (4 个 ) ●必须保管拆卸下来的固定支架。 ●支架 :6 个
NPM-TT2 EJM1EC-MB-14M-00
14-3-2
A
B
AB
单式托盘供料器
(选购件)
763 1 831
交换台车
(选购件)
781 1 639

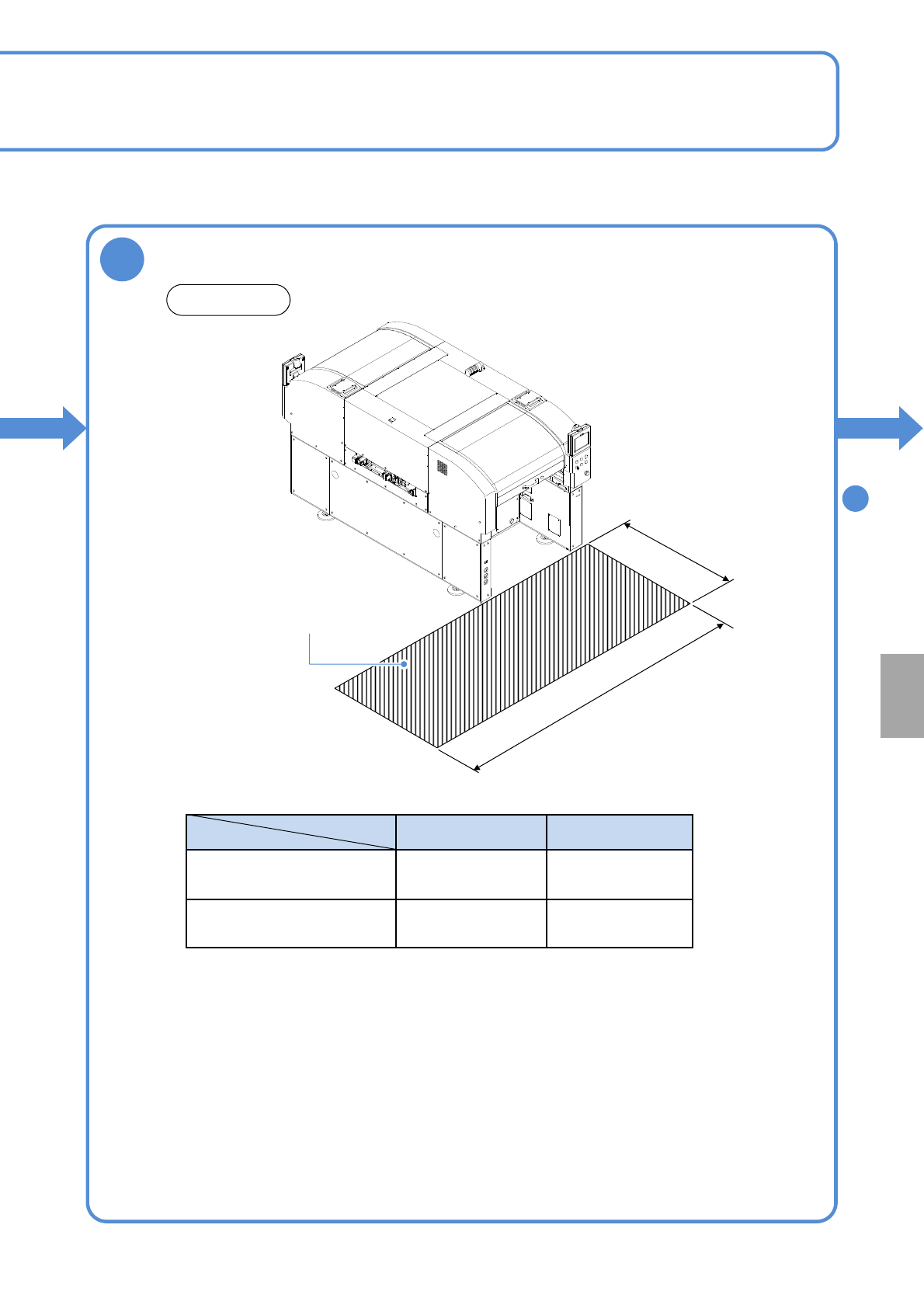

确认工作区域
工作区域
前后侧
顺序
3
设
置
2
(单位:mm)
NPM-TT2 EJM1EC-MB-14M-00
维修保养篇
14-3
设置 2
14-3-3
3

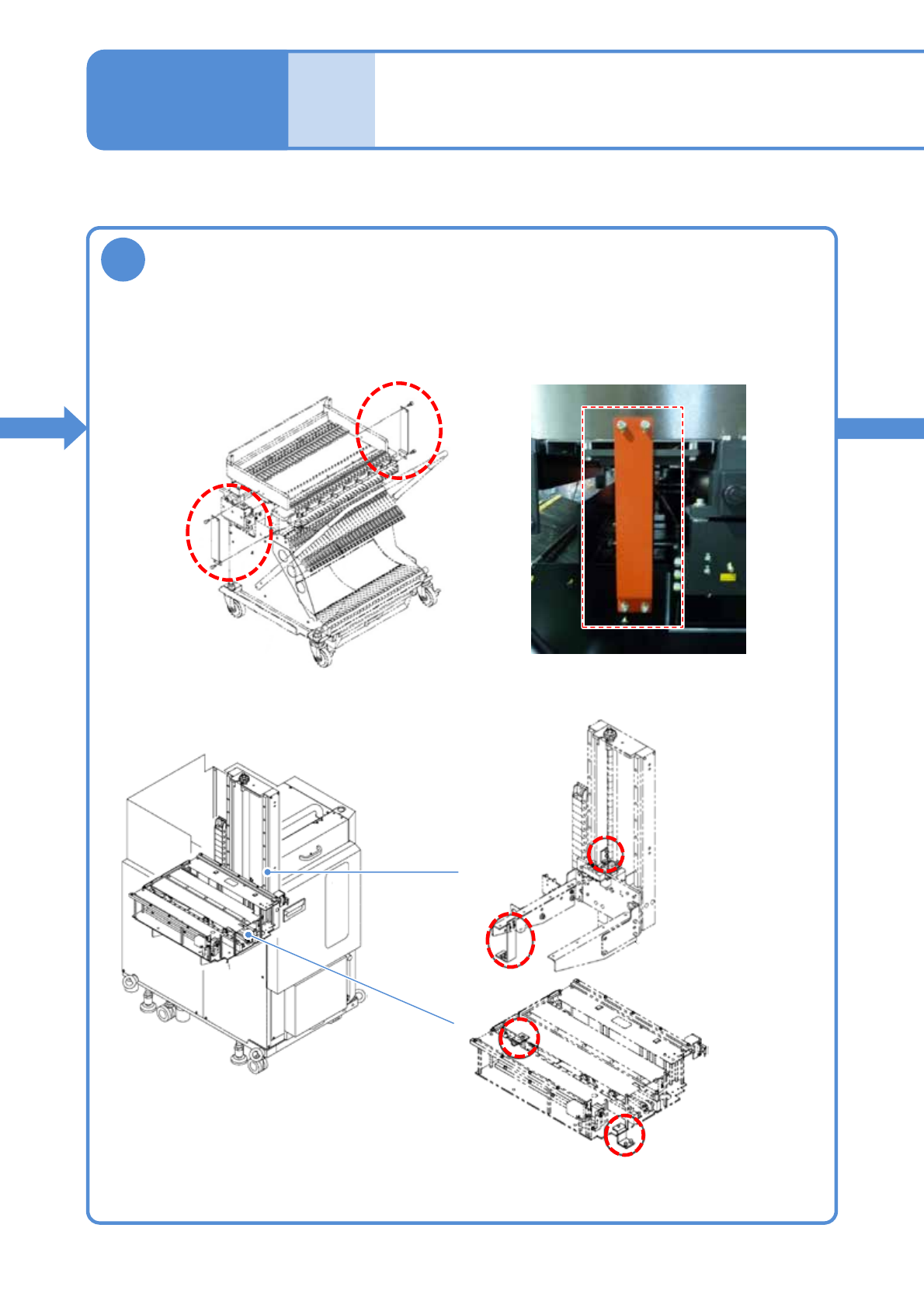

拆卸供给部的固定用支架 (红色)
■交换台车 固定用支架 (2个)
■单式托盘供料器(选购件) 固定用支架 (4个)
●必须保管拆卸下来的固定支架。
●支架:6个
NPM-TT2 EJM1EC-MB-14M-00
14-3-4
设
置
●必须保管拆卸下来的固定支架。
●支架 6个

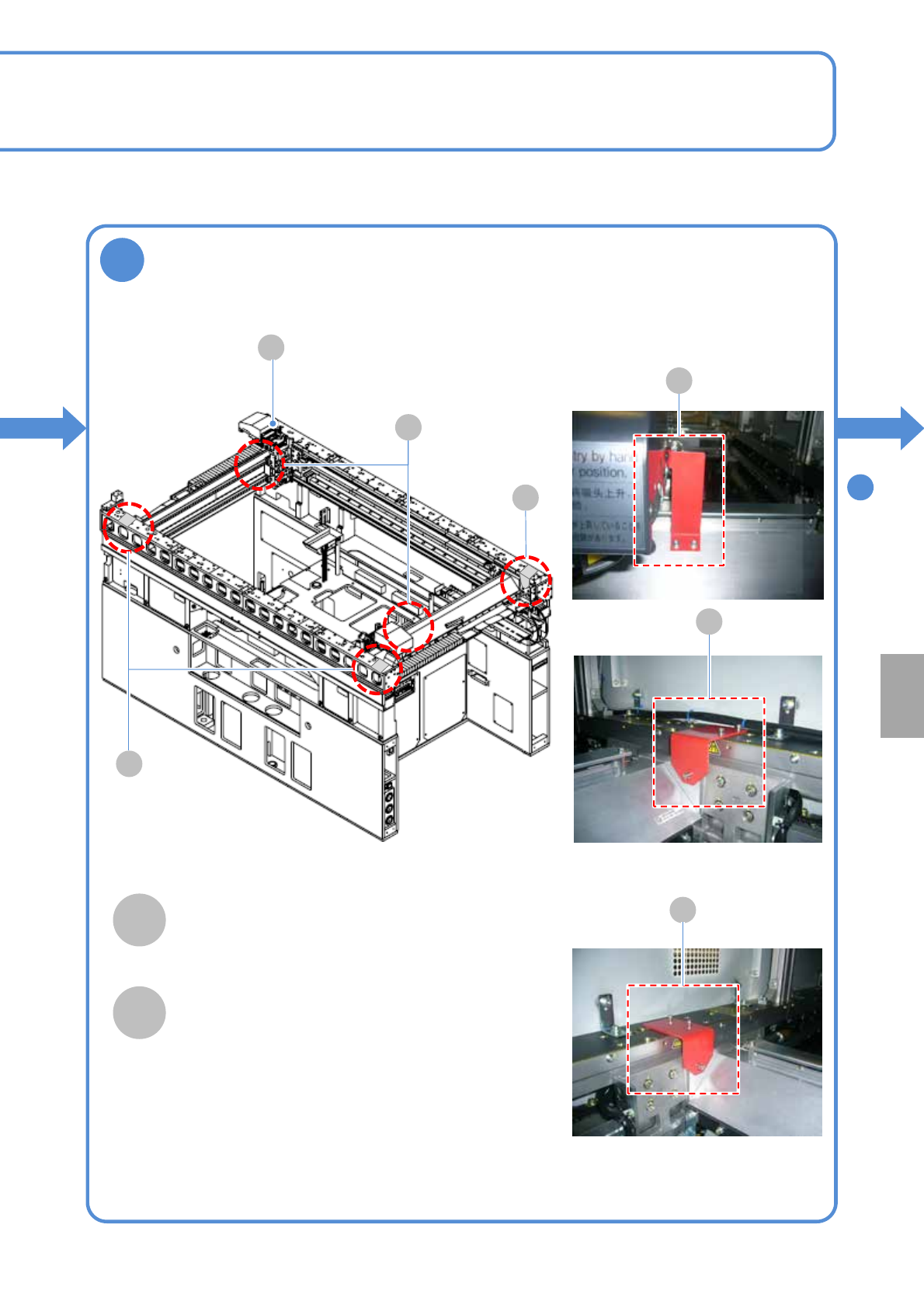

拆卸主体部的固定用支架 (红色)
X轴固定用支架
Y轴固定用支架
A
A
B
B
A
B
B
B
B
(4个)
(2个)
4
顺序
5
