NPM-TT2 EJM1EJ-MB-17M-00
从17连交换台车切换到
单托盘供料器 1
在这里，对从17连交换台车更换到托盘供料器的更换步骤进行说明。
维修保养篇
17-5
电源OFF (→P.17-2-1)
卸下交换台车
将X轴推到内部
(→P.17-2-2)
卸下供料器工作台盖
(→P.17-2-3)
卸下安全盖
③向上抽出安全盖
①解除安全开关
①
②
③
②拧松螺丝(5 mm六角扳手)
●2个
请将卸下的(d)安全盖放到切换台车内 保管(→P.17-3-1)
17-5-1
1 2
3
4
5
NPM-TT2 EJM1EJ-MB-17M-00

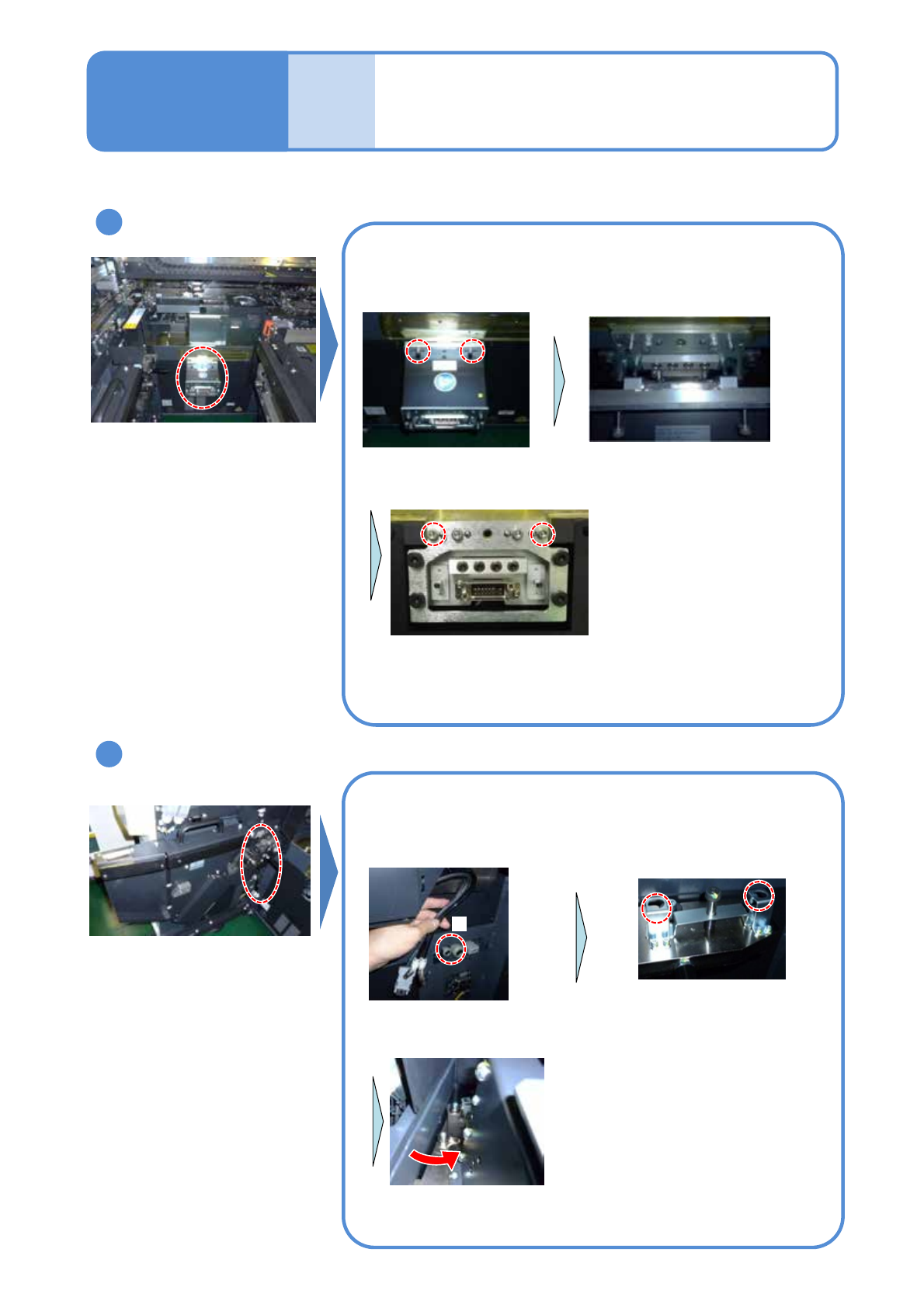

卸下延长抽屉
卸下台车驱动部
请将卸下的(a)台车驱动部放到切换台车内保管(→P.17-3-1)
C
卸下电缆后，将短型连接器
安装到C部位上
使用切换台车的(f)短型连接器(→P.17-3-1)
拧松螺丝
向左旋转台车驱动部
后，从前方抽出
(8 mm六角扳手) ●2个
17-5-2
6
③安装螺丝
(5 mm六角扳手) ●2个
②卸下延长抽屉
使用切换台车的(f)螺丝:M6、2个(→P.17-3-1)
请将卸下的(e)延长抽屉放到切换台车内保管(→P.17-3-1)
7
从17连交换台车切换到
单托盘供料器 2
维修保养篇
17-5
①拧松螺丝
(5 mm六角扳手) ●2个
NPM-TT2 EJM1EJ-MB-17M-00
从17连交换台车切换到
单托盘供料器 3
维修保养篇
17-5
切换传感器
拧松把手，在
[CHANGE]的位置上
固定
完全拧松螺丝
拉起手柄，向上约拉动托
架10 mm
拧松手柄，在[CART]的
位置上暂时固定
①拧紧螺丝
①
②
②正式拧紧手柄
①
(3 mm六角扳手)
● 2个
(3 mm六角扳手) ●2个
17-5-3
卸下导向(两种)
(b)拧松驱动导向和(c)台车导向的螺丝后，拆卸下
②台车导向
①驱动导向
①
②
请将卸下的(b)驱动导向/(c)台车导向放到切换台车内保管
(→P.17-3-1)
(4 mm六角扳手) ●3个
8
9
(4 mm六角扳手) ●3个
