NPM- TT2 EJM1EC-MB-14M-00 搬送 14-2 维修保养篇 14-2 使用叉式升降机、平板推车时 在搬送之际，请务必小心操作。在交 换台车、托盘料架、电缆、 配管与主体相连接的情形下 ，请在搬送之前取 下。 另外，在安装了延长传送带的设备上 ，请从设备本体上取下附带 在延长传送带上的电缆，以 防电缆被叉子等夹 住。 拧转调整螺栓，直到设备下面高出叉 子。 把叉子从前面右侧插入设备的下面。 ● 2 个的叉子的中心按照标…
NPM-TT2 EJM1EC-MB-14M-00
设置前
■初级电源
14-1
维修保养篇
14-1
不会结露的环境
●温度:10~35℃
●湿度:25~75 %RH
可以进行维修保养
作业的充分空间
按照配置图,在地面
上画好基准线
■空压源
●使用被空气吹风机清洁过的空气。
●气压:0.5 ～ 0.8 MPa
空气供给后，用调节器把气压调节在
0.500 ～ 0.505 MPa。
●空气供给量:200 L/min(A.N.R.)
●连接管子的接入口的尺寸:3/8
平坦的
混凝土地面
●设置场所的耐负荷:
4903 N/m
2
以上
●必须从工厂所管理的电源设备给予提供。
(公共低电压供电系统:请勿直接连接到商用电源)
通常使用
电源
3相AC 200/220 ±10 V
380/400/420/480 ±20 V
频率 50 / 60 Hz ±5 %
额定容量
2.5 kVA
确认设置场所
确认初级电源、空压源的规格
水平场所
●基板传送高度:900～920 mm
(单体、生产线连接)
●「外形尺寸和工作区域」(→ 『操作篇』P.6-1-3)、「高度」(→ 『操作篇』P.6-1-1)
NPM-TT2 EJM1EC-MB-14M-00
搬送
14-2
维修保养篇
14-2
使用叉式升降机、平板推车时
在搬送之际，请务必小心操作。在交换台车、托盘料架、电缆、配管与主体相连接的情形下，请在搬送之前取
下。
另外，在安装了延长传送带的设备上，请从设备本体上取下附带在延长传送带上的电缆，以防电缆被叉子等夹
住。
拧转调整螺栓，直到设备下面高出叉子。
把叉子从前面右侧插入设备的下面。
● 2个的叉子的中心按照标签上所示▼调整。
把叉子升起，把设备抬高。
搬移到适当的设置场所。
使用工具：扳手65 mm (2个)
平板推车或者叉式升降机
螺母
调整螺栓
叉子的
插入位置
叉子
■叉子的插入位置
●叉子从侧面插入。
使用起重机时
请与专门的搬运公司联络。
有眼螺栓
(4个)
●有眼螺栓用于固定搬运台。 而且，固定绳和水平线角度θ在45度
以内。
●向上吊起时请勿使用有眼螺栓。
●搬运后保管有眼螺栓。
注意
θ
固定用绳子
搬运台等
MASS:2650 kg
CENTER
1
2
3
4
设
置
调整螺栓
NPM-TT2 EJM1EC-MB-14M-00
14-3-1
使用工具：钢制卷尺、六角扳手(3 mm,4 mm)、曲尺、水平测量器、扳手 2个(46 mm)
设置 1
维修保养篇
14-3
注意
前侧
1
设置

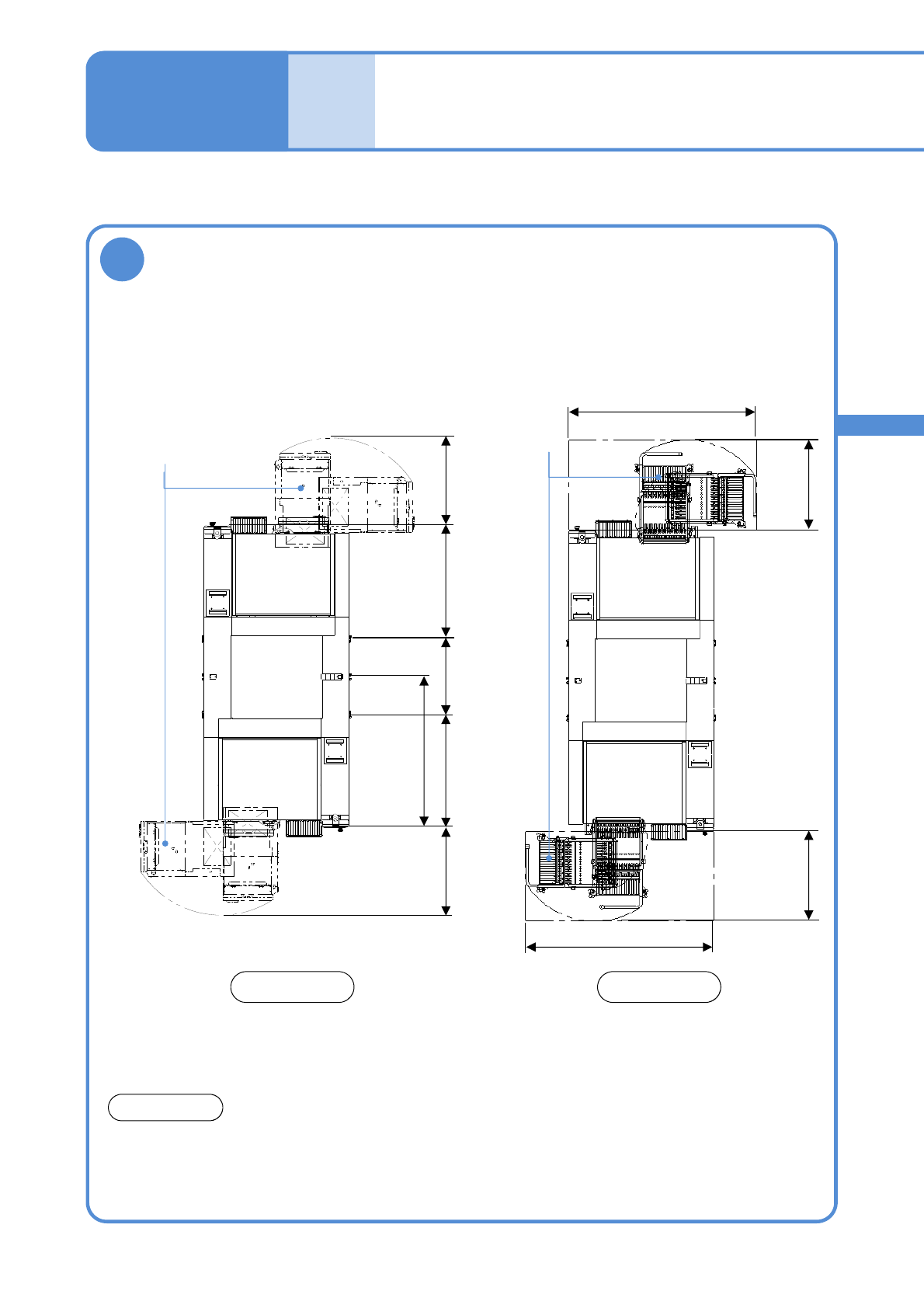

按照地面上所画的基准线暂时放置，然后调整设置位置。
●为了前后的设备之间能够顺利进行基板传送，调整方向和高度。
●和邻接的设备之间的间隔要保持在1～5 mm之间。
●设备的下面如果要放置导管，需要与设备之间空开40 mm以上的距离。
(右图是所需要的最小空间，单位是mm)
781
1 639
781
1 639
763
971
686
1 314
971
763
交换台车
(选购件)
单式托盘供料器
(选购件)
前侧
●在设置之际，请遵照专业人员的指示。
●需要重新配置时，请与敝公司联络。
