NPM- TT2 EJM1EC-MB-04M-00 4-1-1 -5 调整气压 ( 清扫吹气压、选购件气压、真空破坏压 ) 使用工具：十字螺丝刀 (No.2) 扳手 (10 mm) 所需时 间 :20 分钟 ●清扫吹气压、选购件气压、真空破 坏压在规定值以外时，请进 行调整。 工作 开始前 维修保养篇 4-1-1 压力表的检查 3 1 调整到规定值范围内 4 调节器旋钮 清扫吹气压用 调节器旋钮 ●调节器旋钮的操作方法 1 : 解锁。 …
NPM-TT2 EJM1EC-MB-04M-00
4-1-1-4
每
24
小
时
保
养
定
期
检
查
NPM-TT2 EJM1EC-MB-04M-00
4-1-1-5

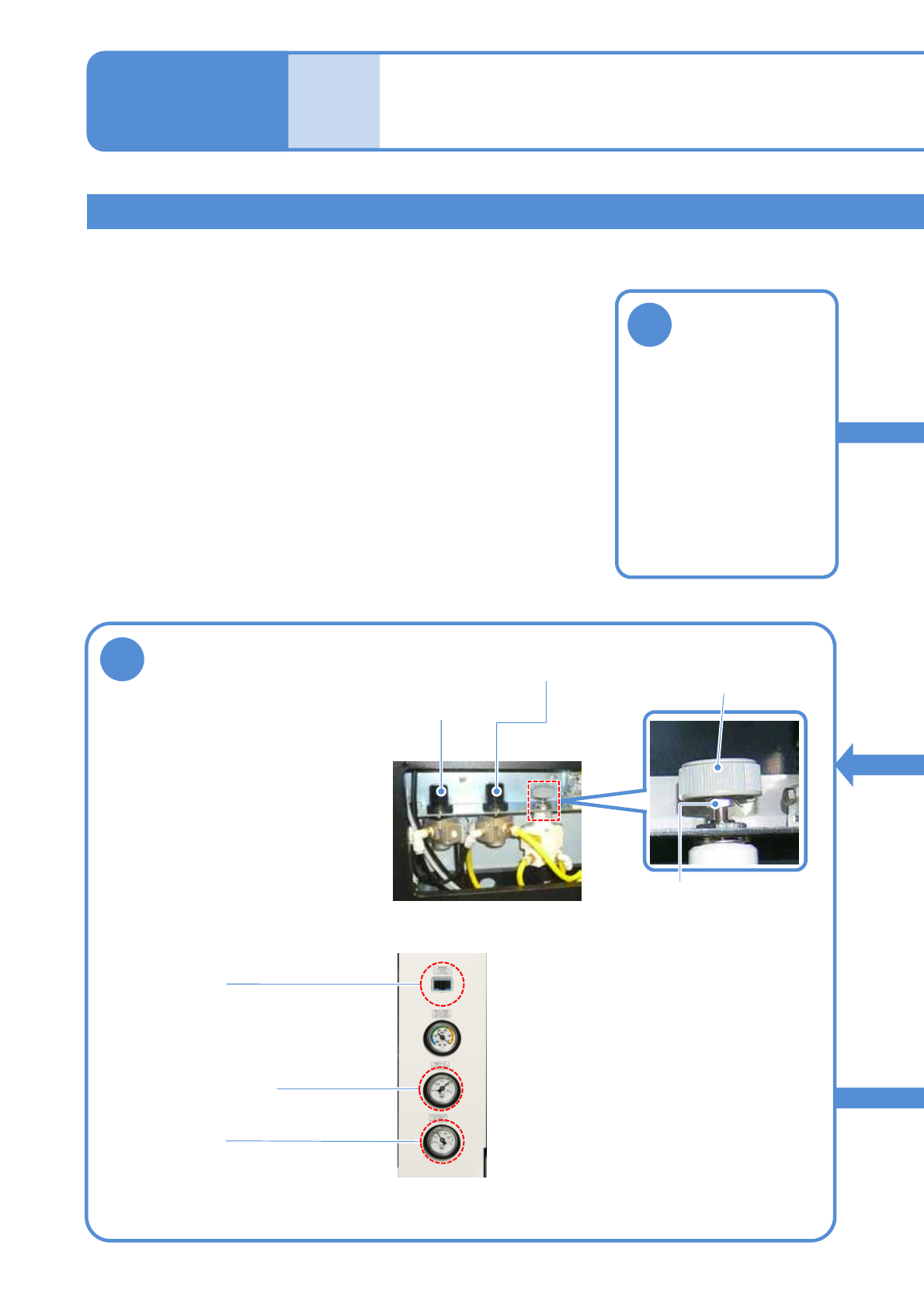

调整气压(清扫吹气压、选购件气压、真空破坏压)
使用工具：十字螺丝刀(No.2) 扳手(10 mm) 所需时间:20分钟
●清扫吹气压、选购件气压、真空破坏压在规定值以外时，请进行调整。
工作
开始前
维修保养篇
4-1-1
压力表的检查 3
1
调整到规定值范围内
4
调节器旋钮
清扫吹气压用
调节器旋钮
●调节器旋钮的操作方法
1 :解锁。
2 :调整。
3 :上锁。
( 清扫吹气压 )
真空破坏用
调节器旋钮
锁定螺帽
●调整真空破坏用调节器时，请拧松
锁定螺帽。调整后再拧紧锁定螺帽。
卸下托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
真空破坏压
(8~12kPa)
选购件气压
(0.4 MPa)
清扫吹气压
(0.13 ~ 0.14 MPa)
NPM-TT2 EJM1EC-MB-04M-00
前侧
卸下本体内侧的安全盖
■从箭头方向所看到的照片
2
4-1-1-6
●螺丝：4个
●卸下螺丝
安全盖
3
主电源开关置
于ON
5
6
前侧
安装本体内侧的安全盖
安全盖
安装托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
每
24
小
时
保
养
定
期
检
查
ON
