NPM-TT2 维修保养.pdf - 第115页
NPM- TT2 EJM1EC-MB-04M-00 4-1-1 -4 每 24 小 时 保 养 定 期 检 查
NPM-TT2 EJM1EC-MB-04M-00
工作
开始前
后侧
4-1-1-3
维修保养篇
4-1-1

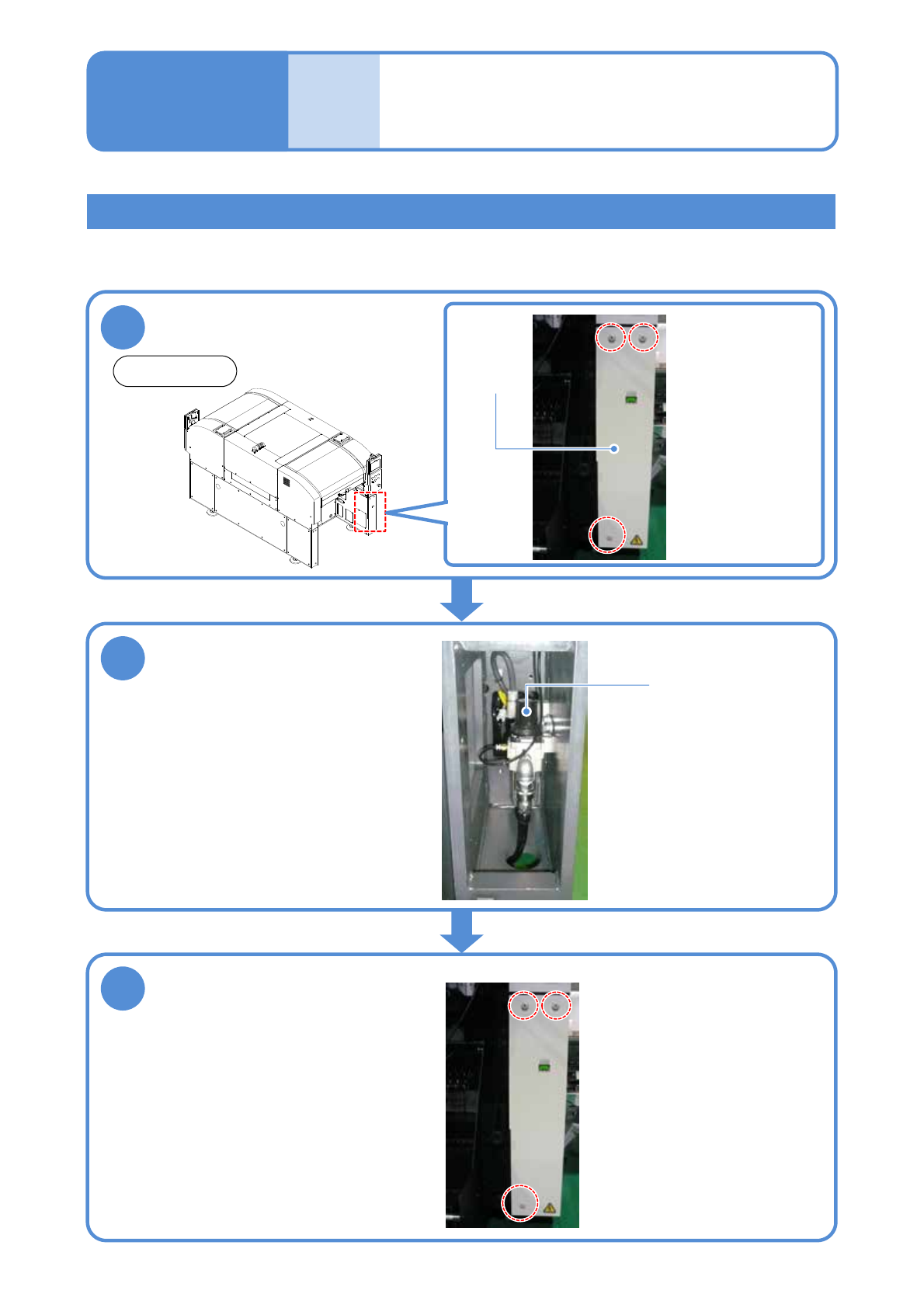

调整气压(主气压)
使用工具:六角扳手(3 mm) 所需时间:3分钟
●主气压在规定值以外时，请调整。
压力表的检查 2
1
拧松螺丝，卸下后面压力表的保
护盖
2
调整到规定值范围内
主气压用
调节器旋钮
●调节器旋钮的操作方法
1 :解锁。
2 :调整。
3 :上锁。
3
安装后面压力表的保护盖
●螺丝：3个
后侧压力表
保护盖
●螺丝:3个
●卸下螺丝
NPM-TT2 EJM1EC-MB-04M-00
4-1-1-4
每
24
小
时
保
养
定
期
检
查
NPM-TT2 EJM1EC-MB-04M-00
4-1-1-5
调整气压(清扫吹气压、选购件气压、真空破坏压)
使用工具：十字螺丝刀(No.2) 扳手(10 mm) 所需时间:20分钟
●清扫吹气压、选购件气压、真空破坏压在规定值以外时，请进行调整。
工作
开始前
维修保养篇
4-1-1
压力表的检查 3
1
调整到规定值范围内
4
调节器旋钮
清扫吹气压用
调节器旋钮
●调节器旋钮的操作方法
1 :解锁。
2 :调整。
3 :上锁。
( 清扫吹气压 )
真空破坏用
调节器旋钮
锁定螺帽
●调整真空破坏用调节器时，请拧松
锁定螺帽。调整后再拧紧锁定螺帽。
卸下托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
真空破坏压
(8~12kPa)
选购件气压
(0.4 MPa)
清扫吹气压
(0.13 ~ 0.14 MPa)
