NPM- TT2 EJM1EC-MB-06M-00 6-4 -9 15 14 装上新的吸着垫圈 清扫吸嘴交换器上面 ●请勿在和吸嘴反射板的接触 面上留下灰尘。 ●请确认挡板和吸嘴交换器的 空隙间没有夹住灰尘等异物。 吸嘴交换器 棉纱布 13 取下有破损的吸着垫圈 ●为了稳定吸着元件，有的吸嘴有吸 着垫圈。 当吸着垫圈有破损或裂纹时，请更换吸嘴垫圈或者 吸嘴本体。 (1004 吸嘴、 1005 吸嘴等 ) 每 5 6 0 小 时 保 养 …
NPM-TT2 EJM1EC-MB-06M-00
6-4-8
3吸嘴贴装头时 2
12
清扫销清扫吸嘴内部
●从吸嘴上侧 (柄侧)，把吸嘴清扫销插入，排出吸嘴内部堆积的灰尘。
吸嘴清扫销
柄
吸嘴(选购件)和吸嘴交换器(选购件)
的清扫 5
18
SERVO
ON
17
16
安装吸嘴交换器
维修保养篇
6-4
●安装方法
(→『操作篇』P.2-5-1)
NPM-TT2 EJM1EC-MB-06M-00
6-4-9
15
14
装上新的吸着垫圈
清扫吸嘴交换器上面
●请勿在和吸嘴反射板的接触
面上留下灰尘。
●请确认挡板和吸嘴交换器的
空隙间没有夹住灰尘等异物。
吸嘴交换器
棉纱布
13
取下有破损的吸着垫圈
●为了稳定吸着元件，有的吸嘴有吸着垫圈。
当吸着垫圈有破损或裂纹时，请更换吸嘴垫圈或者吸嘴本体。
(1004吸嘴、1005吸嘴等)
每
5
6
0
小
时
保
养
定
期
检
查
NPM-TT2 EJM1EC-MB-06M-00
6-5-1

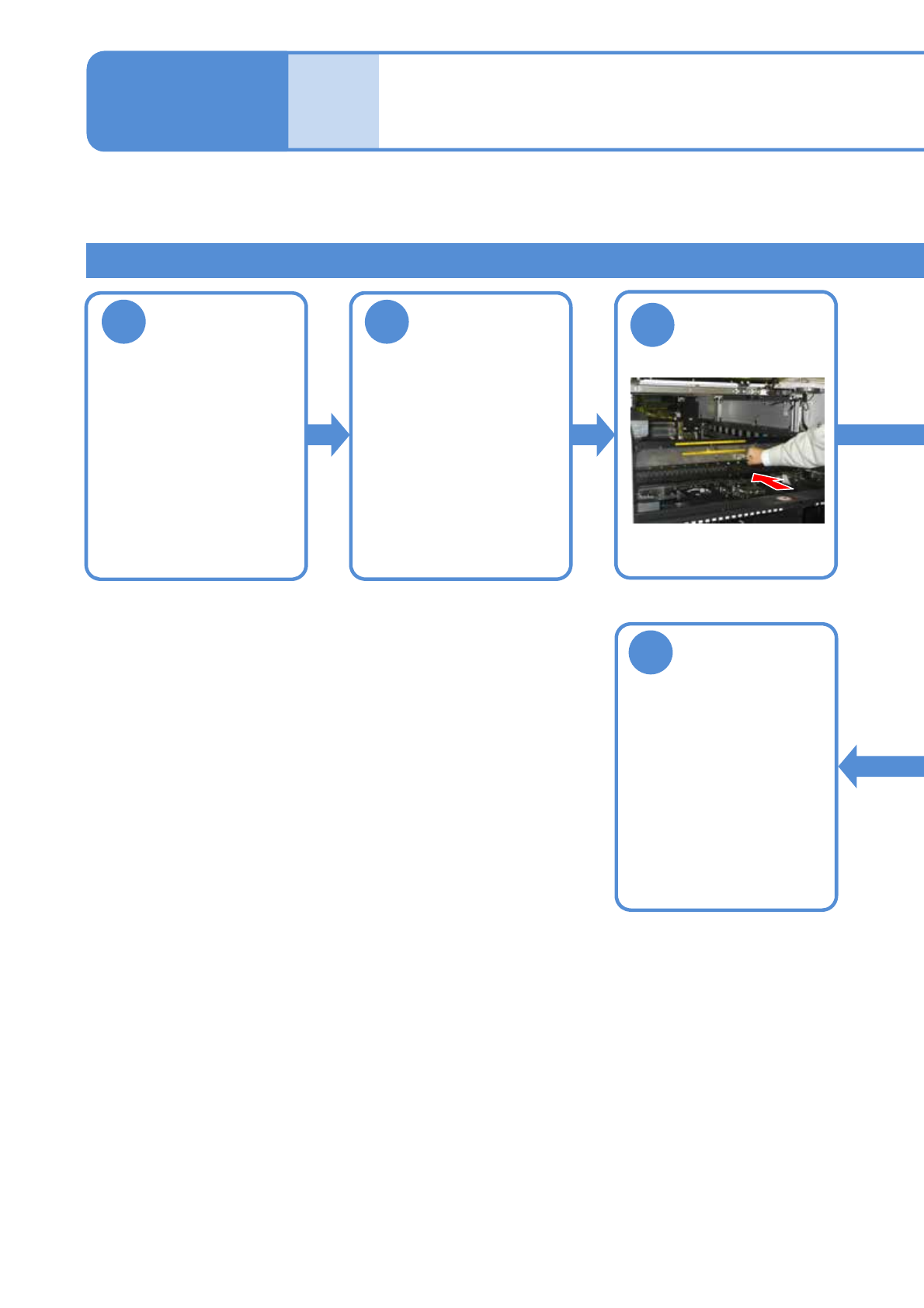

基板/延长传送带(选购件)
的检查 1
维修保养篇
6-5
1
2
将传送带宽度调
整为150 mm(为
了更有利于操作)
(→『操作篇』P.2-5-4)
5
对基板传送带的检查方法进行说明。
使用工具:皮带张力计 所需时间:15分钟
3
基板传送皮带的检查
安装托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
卸下托盘供料器
或者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
把X轴往内推
