NPM- TT2 EJM1EC-MB-05 M-01 每 1 4 0 小 时 保 养 定 期 检 查 5-2 -4 7 使用气枪除去灰尘 8 安装吸嘴过滤器 7 mm 扳手 ( 旋转拧紧 ) ●因过滤器很小，请注意不要弄丢过 滤器。 ●即使不小心掉下，使其不会掉入设 备请事先把布摊开。 ●如果灰尘不易去除，请更换过滤 器。 过滤器型号： N610009394AB 吸嘴座 六角扳手 吸嘴过滤器 吸嘴过滤器 六角扳手 : 从下往上 看，按逆…
NPM-TT2 EJM1EC-MB-05M-01
维修保养篇
5-2
吸嘴座的清扫 2
(3吸嘴贴装头(选购件))
5-2-3
6

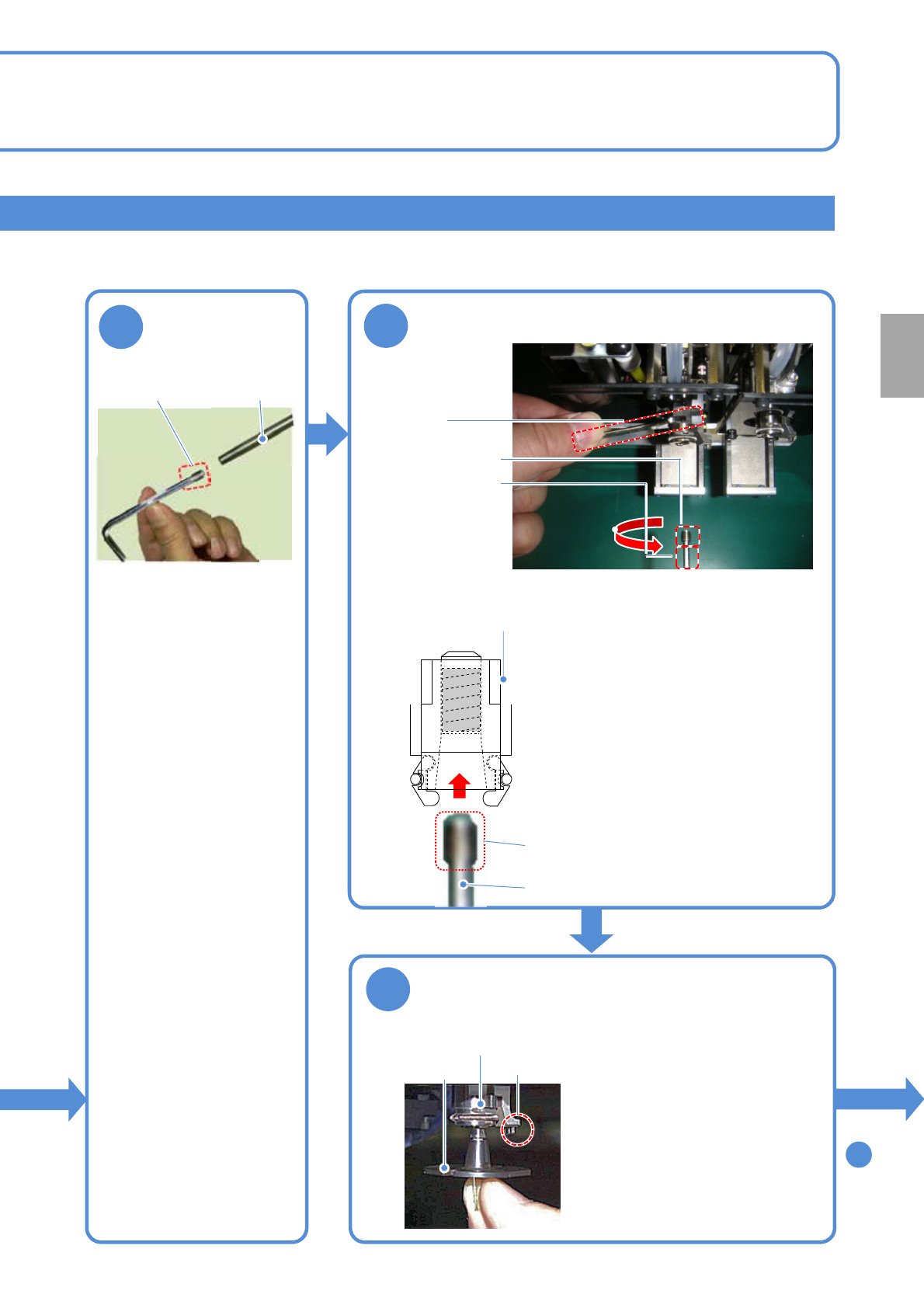

卸下吸嘴过滤器
吸嘴座
7 mm扳手
(旋转拧松)
六角扳手
吸嘴过滤器
吸嘴过滤器
六角扳手:
从下往上看，按逆时
针方向旋转
清扫吸嘴座
4
清扫吸嘴座的锥形面
吸嘴座
锥形面
5
●使用棉棒除去油槽部以外的润滑油。
在油槽内补充润滑油
夹扣
油槽 (1处)
●使用润滑油: Barrierta IEL/V
沾取洗涤剂的棉
棒
NPM-TT2 EJM1EC-MB-05M-01
每
1
4
0
小
时
保
养
定
期
检
查
5-2-4
7

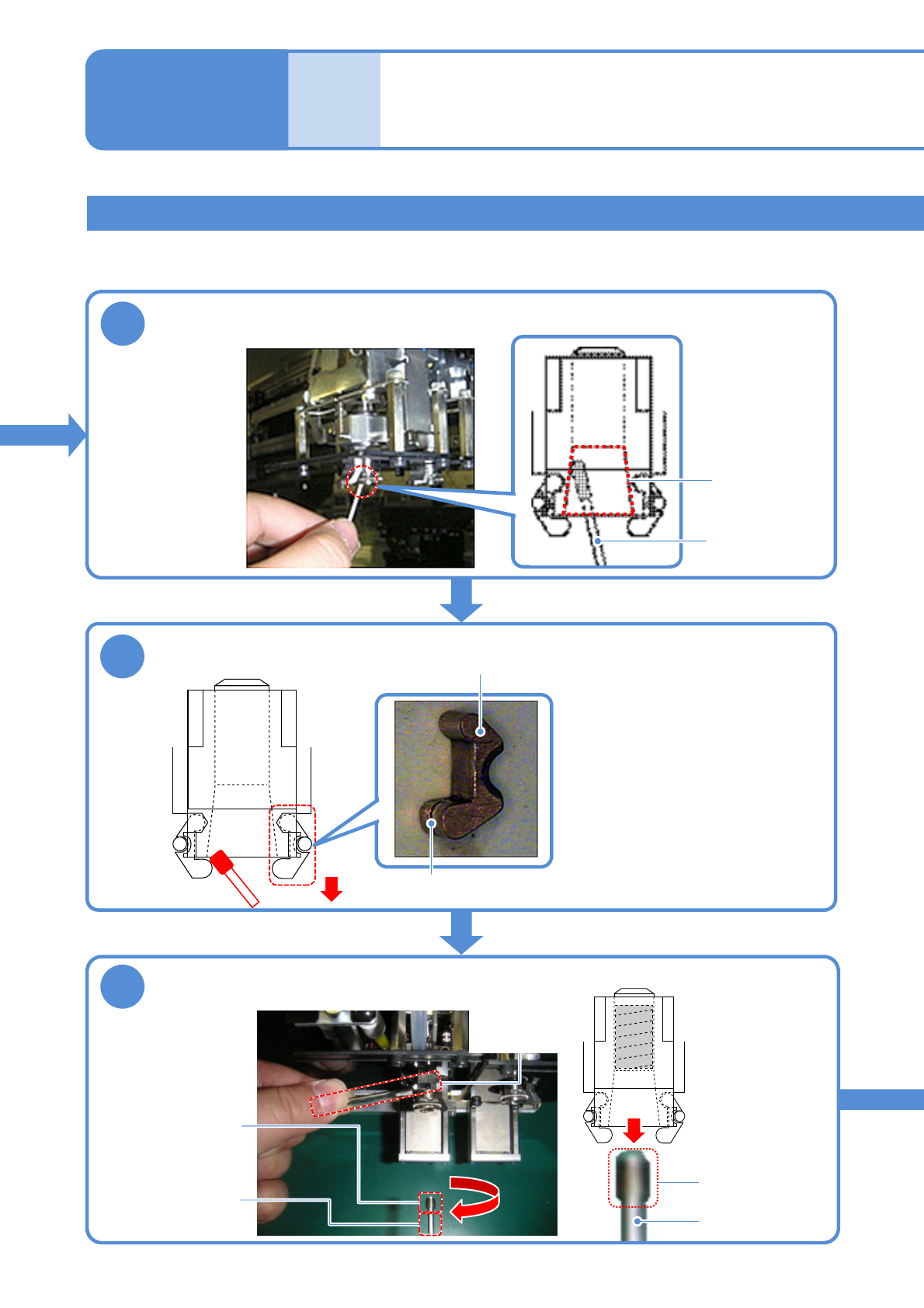

使用气枪除去灰尘
8
安装吸嘴过滤器
7 mm扳手
(旋转拧紧)
●因过滤器很小，请注意不要弄丢过
滤器。
●即使不小心掉下，使其不会掉入设
备请事先把布摊开。
●如果灰尘不易去除，请更换过滤
器。
过滤器型号：N610009394AB
吸嘴座
六角扳手
吸嘴过滤器
吸嘴过滤器
六角扳手:从下往上
看，按逆时针方向旋
转。
9
确认θ方向挡块的方向
吸嘴座
吸嘴
θ方向挡块
●设置时，把θ方向挡块的突起部
位和吸嘴边缘部较窄的沟槽相一
致。设置方向相反时会发生反
弹，降低贴装的精度。
顺序
10
吸嘴过滤器
气枪
(尖端部)
●从插入六角扳手的另一
侧吹气。因过滤器很
小，请注意吹气时不要
弄丢过滤器。
NPM-TT2 EJM1EC-MB-05M-01
维修保养篇
5-2
吸嘴座的清扫 3
(3吸嘴贴装头(选购件))
5-2-5
10

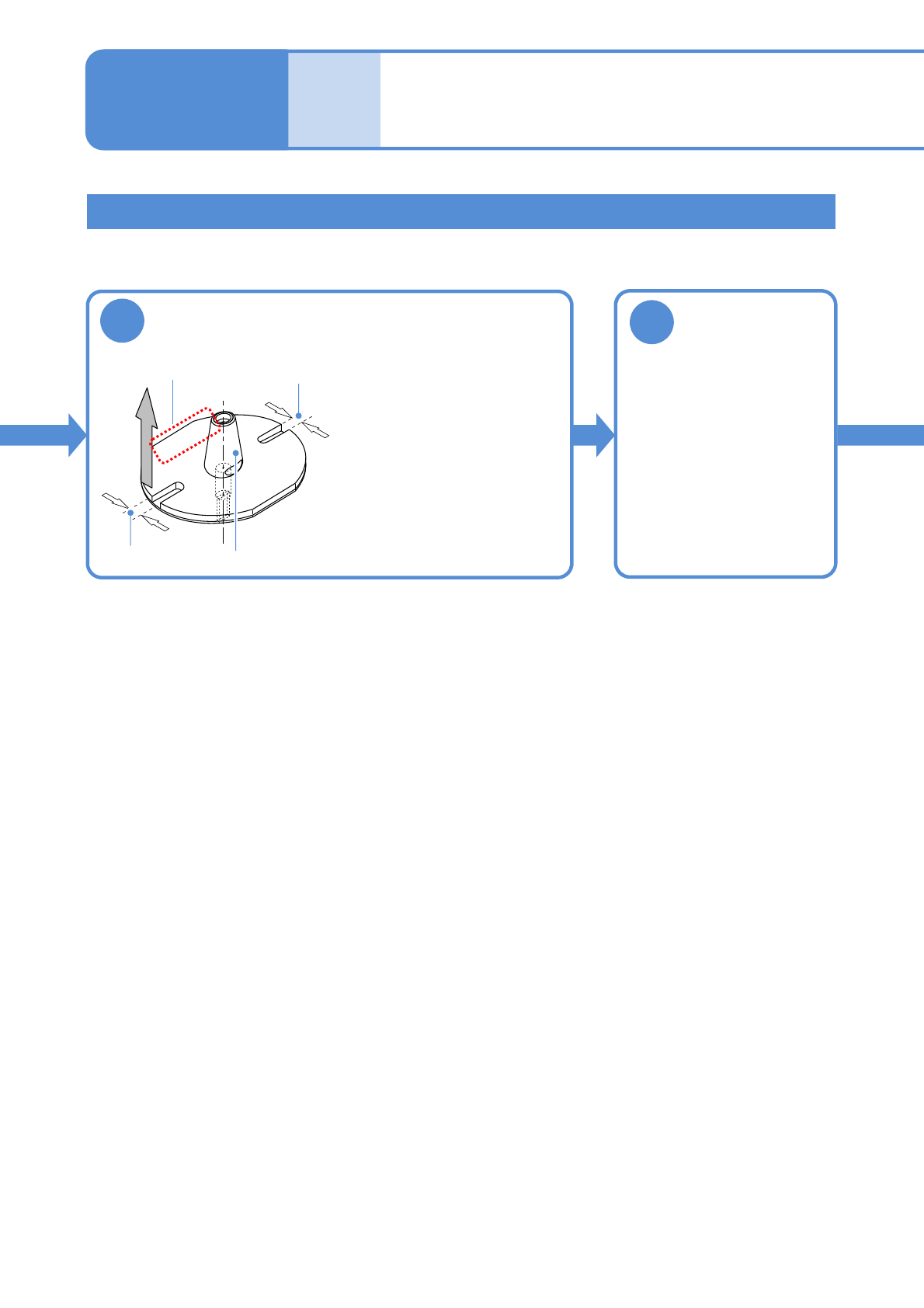

安装吸嘴
∗∗∗∗∗
刻印(吸嘴No.) 较窄的沟槽
较宽的沟槽 吸嘴锥形面
●把较窄的沟槽对准θ方向挡
块，垂直提起。
●确认是否被夹紧。
●确认吸嘴的安装位置是否正
确。
安装吸嘴
11
安装托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
