NPM- TT2 EJM1EC-MB-12M-02 延长传送带 ( 选购件 ) 的传送皮带 的更换 2 12-2 -2 维修保养篇 12-2 8 换上新皮带 皮带长度 [mm] 型号 1573 N510062788AA ■各轨道上 2 条 轨道 1 侧 轨道 2 侧 张力滑轮 ● 事先拧松张力滑轮的螺丝。 ( 各 1 个 ) ●有关皮带的正面、反面 正面 : 无印文字 反面裏面 : 有印文字 ●安装皮带时，使皮带正面为基板传 送面。 调…
NPM-TT2 EJM1EC-MB-12M-02
12-2-1
延长传送带 (选购件) 的传送皮带
的更换 1
维修保养篇
12-2
当在下游工序上存在延长传送带时的更换方法，在这里通过前侧的作业进行说明。
使用工具:六角扳手(2 mm) 所需时间:30 ~ 60分钟
1
2
卸下托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
3
OFF
把主电源开关设
置为OFF后，上
锁。
4
5
把X轴往内推
6
●螺丝:M4
(2个)
卸下料架工作台盖
(→P.3-3)
■各轨道上2条
可动侧
固定侧
可动侧
固定侧
轨道1侧
轨道2侧
皮带
卸下皮带
●往外拔，将其卸下。
●废弃时，使用钳子等切断后卸下。
7
顺序
8
传送带宽度需要
150 mm(为了更
有利于操作)
(→『操作篇』P.2-5-4)
NPM-TT2 EJM1EC-MB-12M-02
延长传送带 (选购件) 的传送皮带
的更换 2
12-2-2
维修保养篇
12-2
8

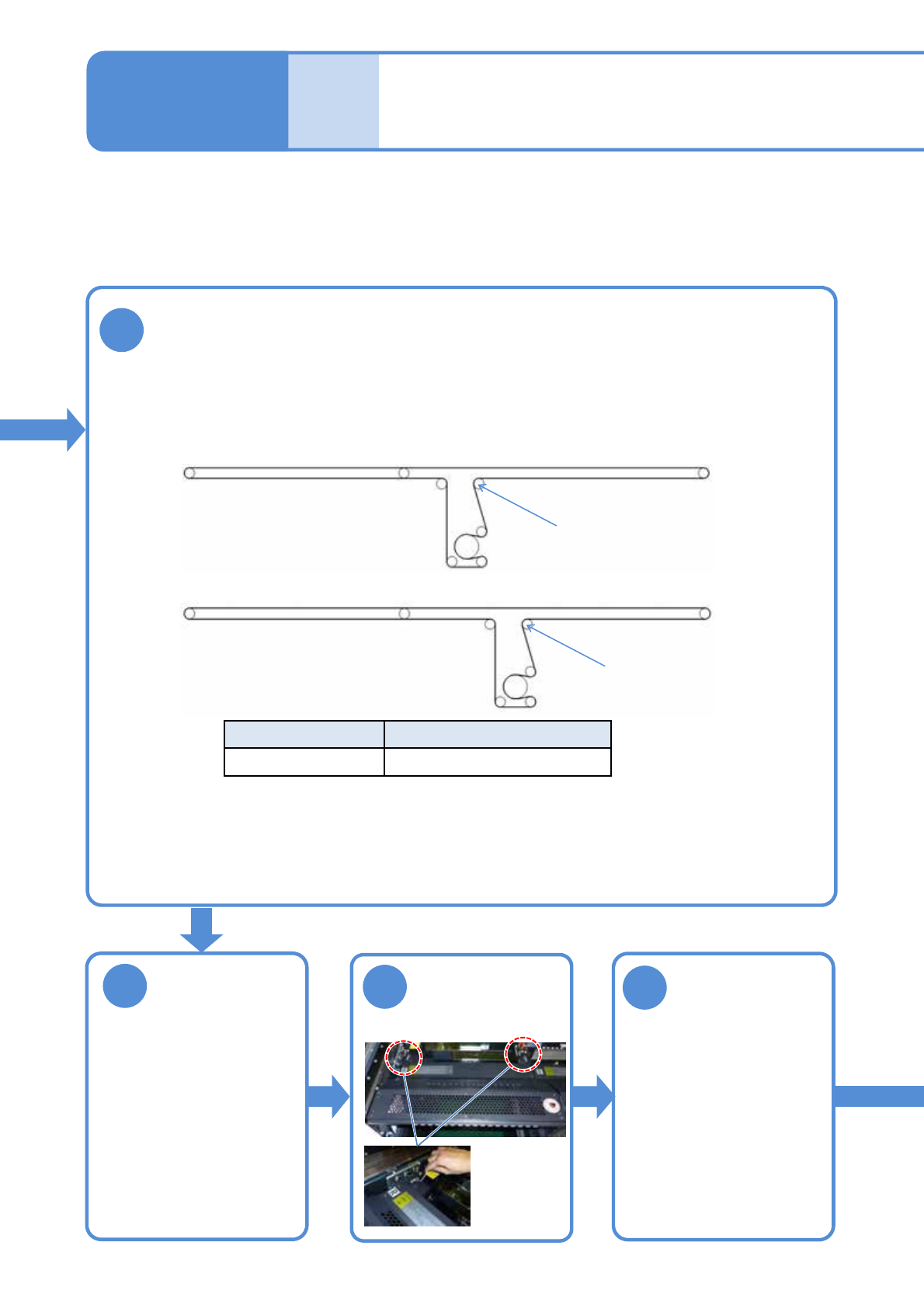

换上新皮带
皮带长度 [mm] 型号
1573 N510062788AA
■各轨道上2条
轨道1侧
轨道2侧
张力滑轮
●事先拧松张力滑轮的螺丝。(各1个)
●有关皮带的正面、反面
正面: 无印文字
反面裏面: 有印文字
●安装皮带时，使皮带正面为基板传送面。
调整皮带张力
(→P.6-5)
●螺丝:M4
(2个)
安装供料器工作台
盖(→P.3-3)
张力滑轮
安装托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
9
10
11
NPM-TT2 EJM1EC-MB-12M-02
12-2-3
确认基板传送
(→『操作篇』
P.5-2-8)

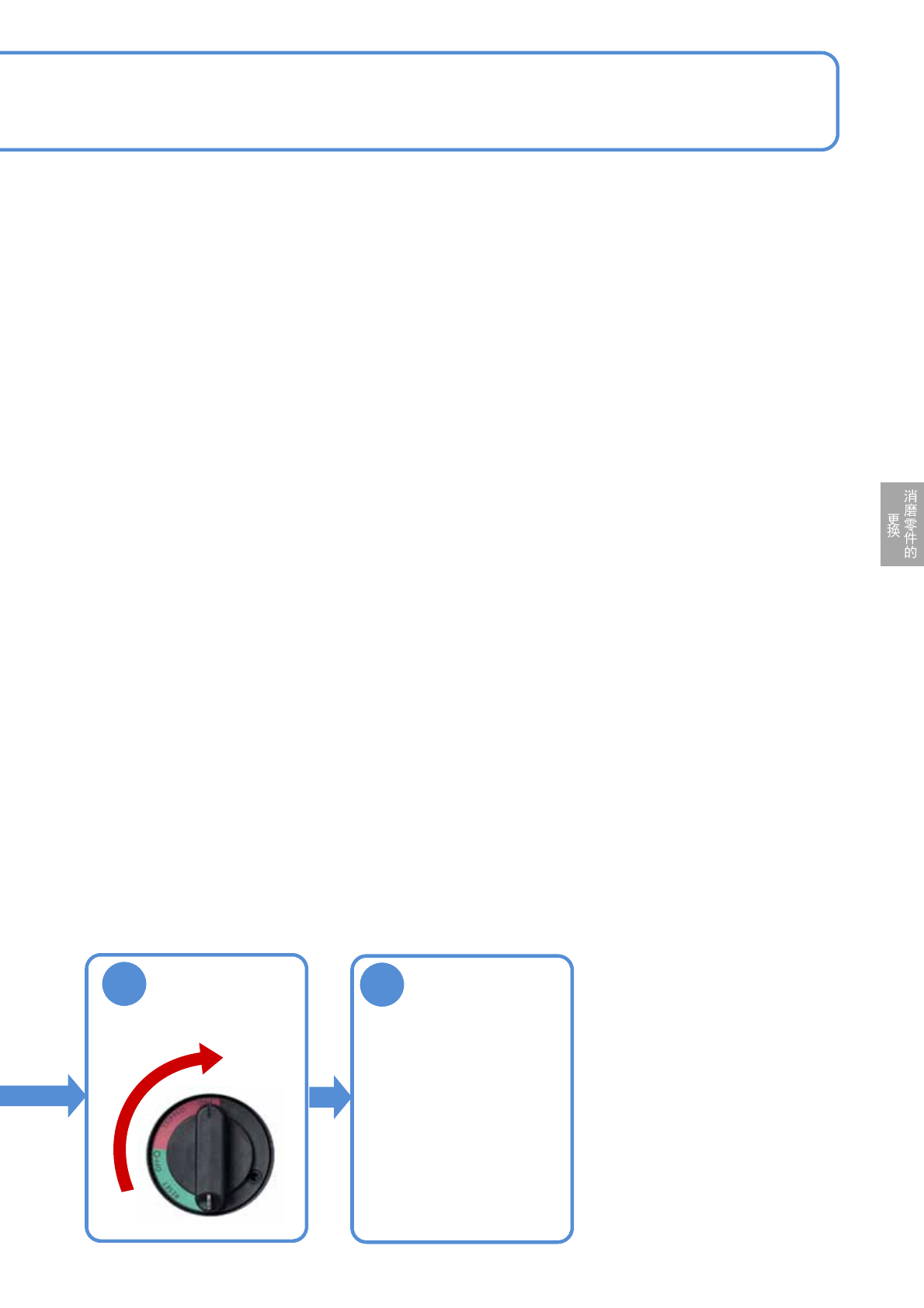

解锁
ON
12
13
