NPM- TT2 EJM1EC-MB-11 M-01 5 拉出贴装头，插入连接器 连接器 11 - 1 -4 7 8 贴装头板 ●贴装头挡块 : 左右 2 块 贴装头挡块 ●握住贴装头上部的把手，把贴装头挡块挂在 X 轴板上、注意避 免碰触到安全盖。 ●请事先确认安装面有无异物。 Ｘ轴板 4 安装贴装头 9 解锁 ON 更 换 更换吸嘴交换器 ●更换成与所安装贴装头相 应的吸嘴交换器。
NPM-TT2 EJM1EC-MB-11M-01
所需时间:10分钟(只包括贴装头的安装时间)
维修保养篇
11-1

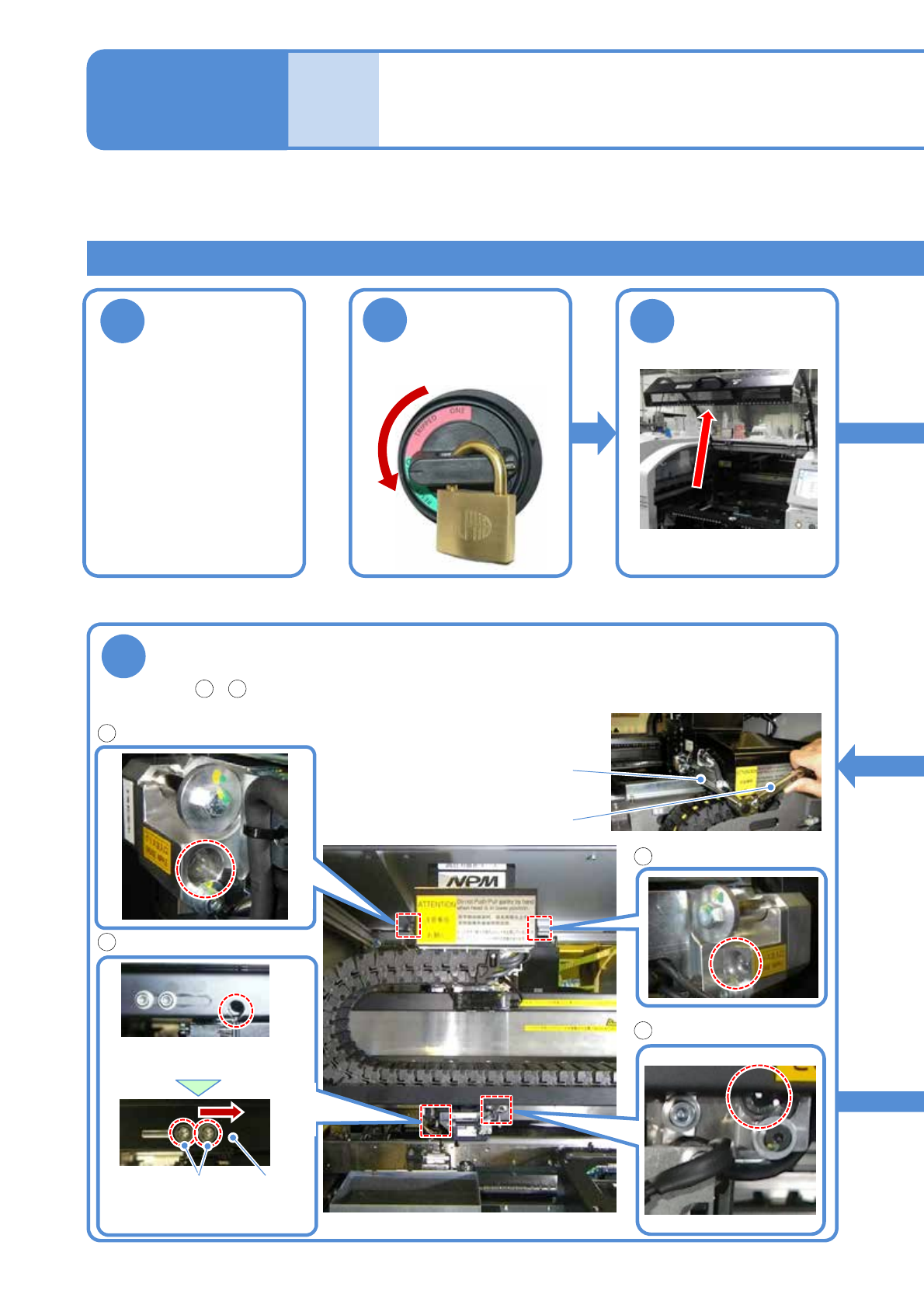

贴装头的安装
拧紧螺栓固定贴装头
●按照 ~ 的顺序，使用扭矩扳手、长钻头把固定螺栓拧紧。
●拧紧扭矩规格值:9.8 ±0.5 N·m
11-1-3
贴装头右下部
贴装头右上部
贴装头左上部
贴装头和吸嘴交换器的更换 2
2
1
OFF
主电源开关置于
OFF，上锁
3
卸下托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
6
1 4
1
3
4
2
拧紧螺栓
扭矩扳手
长钻头
贴装头左下部
●将贴装头移动到可看见螺栓
的位置。
挡板
●固定螺栓后，关闭挡板。
NPM-TT2 EJM1EC-MB-11M-01
5

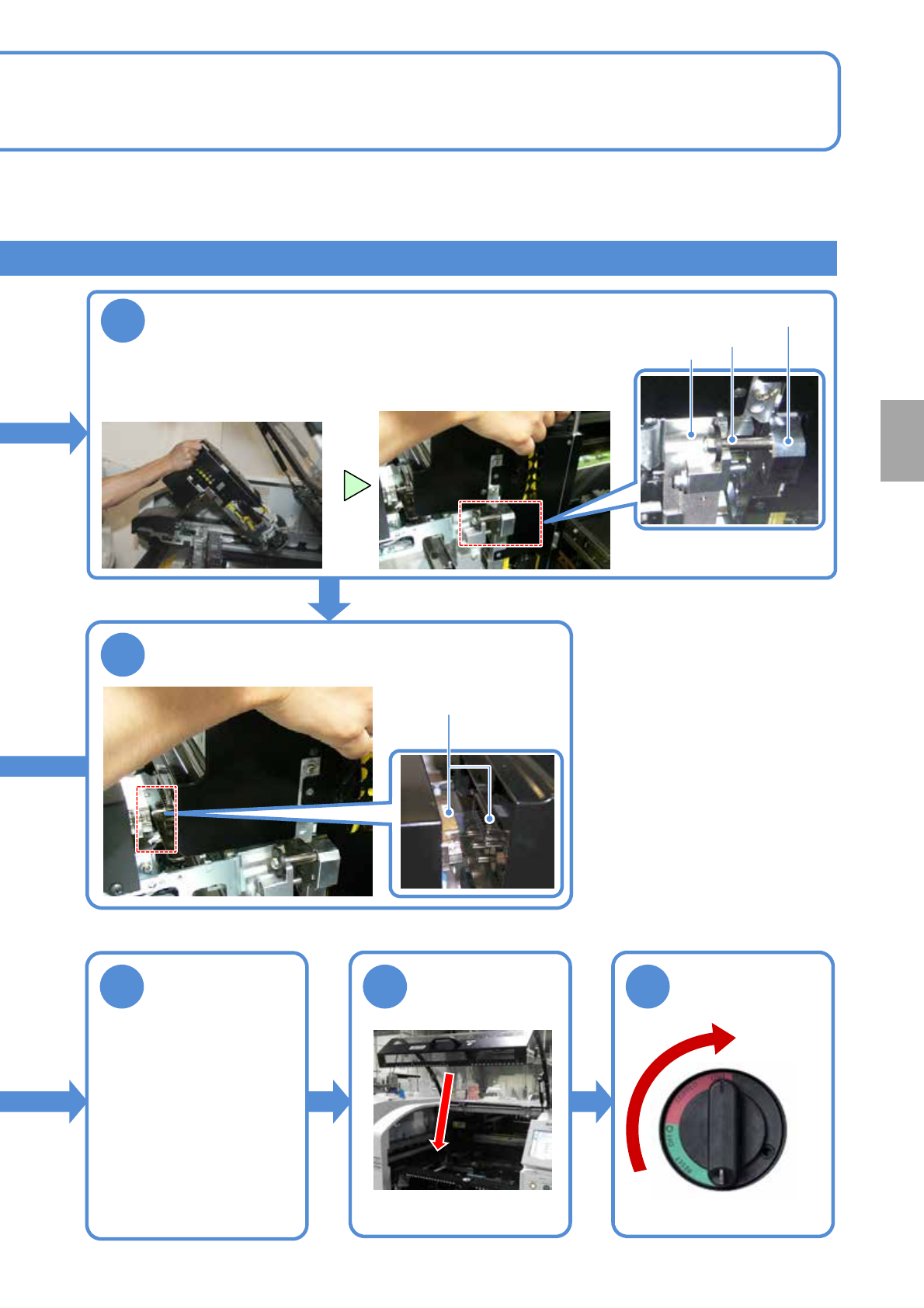

拉出贴装头，插入连接器
连接器
11-1-4
7 8
贴装头板
●贴装头挡块:左右2块
贴装头挡块
●握住贴装头上部的把手，把贴装头挡块挂在X轴板上、注意避
免碰触到安全盖。
●请事先确认安装面有无异物。
Ｘ轴板
4
安装贴装头
9
解锁
ON
更
换
更换吸嘴交换器
●更换成与所安装贴装头相
应的吸嘴交换器。
NPM-TT2 EJM1EC-MB-11M-01
11-1-5
维修保养篇
11-1
贴装头和吸嘴交换器的更换 3
STEP
项目 动作 参阅
STEP2
贴装头/面补正Z 高度计测
(→P.13-1-2、13-4)
STEP3
治具站
扫描位置
(→P.13-1-2、13-10)
吸嘴交换器高度
(→P.13-1-2、13-10)
贴装头偏移量
(→P.13-1-2、13-10)
精度验证
实装精度反映
(→P.13-1-2、13-15)
实装精度 验证
(→P.13-1-2、13-15)
更换贴装头后，请必须进行校准和精度验证。
校准
