NPM-TT2 维修保养.pdf - 第424页
NPM- TT2 EJM1EC-MB-14 M-00 14-8 -1 托盘供料器 ( 选购件 ) 的使用方法 1 维修保养篇 14-8 取り外し方法 对单式托盘供料器的使用方法进行说 明。 拆卸方法 所需时间 :5 分钟 1 主电源开关置于 OFF ，上锁 OFF 2 3 6 解除托盘供料器的安全开关 使解除后的手柄与连接螺丝 B 接触 把安全开关的手柄往左侧滑动 1 2 安全开关 手柄 7 卸下连接螺丝 B ，安装在预置位置 8 卸下…
NPM-TT2 EJM1EC-MB-14M-00
14-7-2

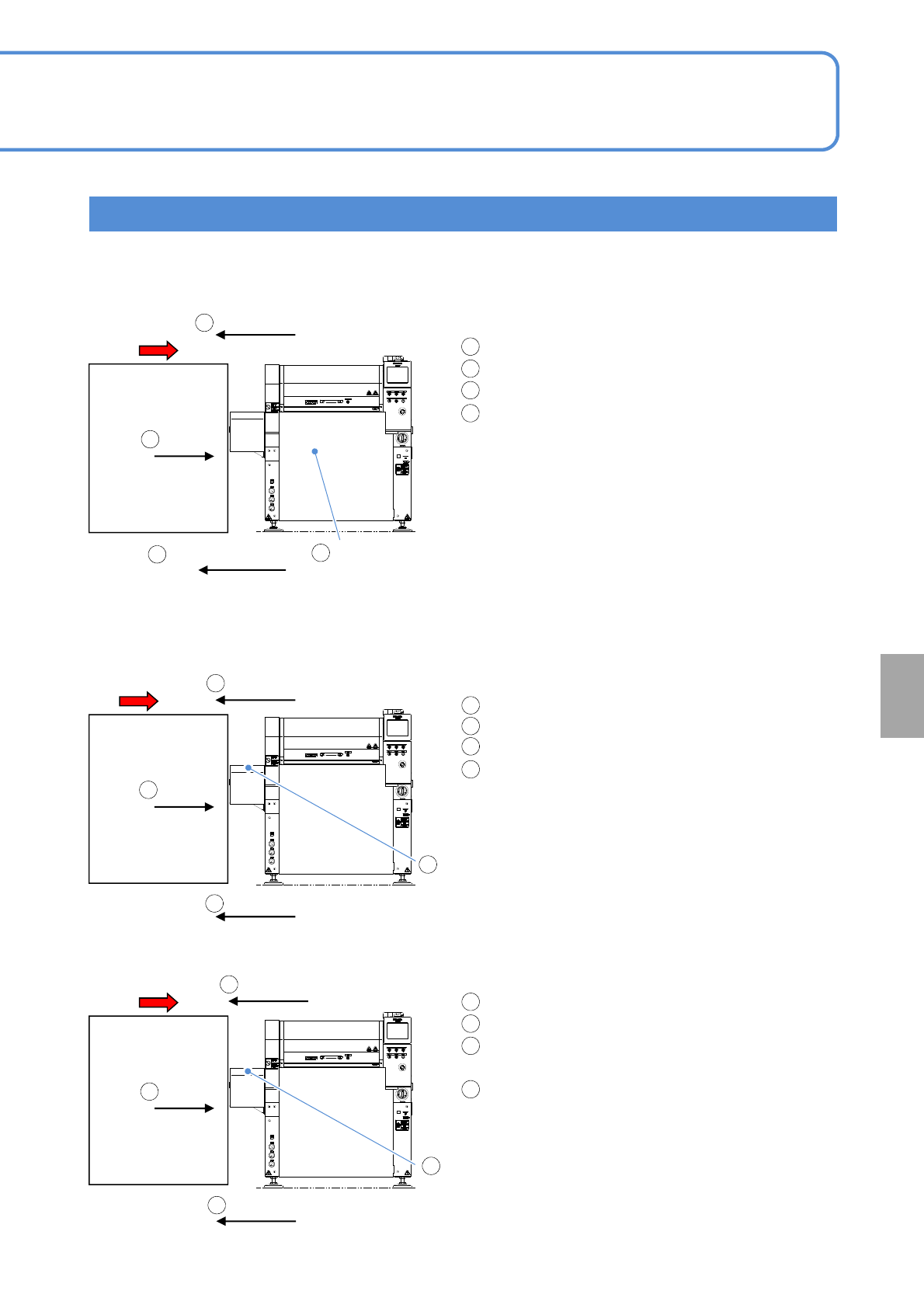

各设定的基板传送状况
基板流向
基板传出
NPM-TT2以外的
前工序设备
基板流向
基板传出
NPM-TT2以外的
前工序设备
■通常设定(默认值):「前工序其他公司连接」设定为「OFF」、「前工序其他公司连接 2」
设定为「OFF」
基板流向
♞基板搬出
NPM-TT2
■选项设定: 把「前工序其他公司连接」设定为「ON」
■选项设定: 把「前工序其他公司连接2」设定为「ON」
基板检测传感器
贴装位置「ON」
基板要求信号「OFF」
基板传出后， NPM-TT2的基板要求信号成为「ON」。
从前工序设备传出基板。
NPM-TT2的基板检测传感器(贴装位置) 成为「ON」。
NPM-TT2的基板要求信号成为「OFF」。
基板要求信号「ON」
*通常在基板要求信号由「OFF」→「ON」的情况
下传出基板，所以在默认设定的状态下也不会发生
2片基板传送等故障。
但是，前工序的设备不可对应本公司设备规格时，
可能会出现在基板要求信号处于「ON」的状态下
继续传送基板的情况，所以需要变更NPM-TT2的
基板传送的设定。
基板要求信号「ON」
基板要求信号「OFF」
基板传出后， NPM-TT2的基板要求信号成为「ON」。
从前工序设备传出基板。
延长传送带的基板检测传感器 (前工序侧)成为「ON」。
NPM-TT2的基板要求信号成为「OFF」。
基板要求信号「OFF」
基板传出后， NPM-TT2的基板要求信号成为「ON」。
从前工序设备传出基板。
延长传送带的基板检测传感器 (前工序侧)由「ON」→
「OFF」。
NPM-TT2的基板要求信号成为「OFF」。
1
2
3
4
1
2
3
4
1
2
3
4
1
2
4
3
1
2
4
基板要求信号「ON」
基板检测传感器
前工序侧「ON」→「OFF」
(延长传送带)
1
3
基板检测传感器
前工序侧「ON」
(延长传送带)
3
2
4
●「前工序其他公司连接 」和「前工序其他公司连接 2」不可同时设定为「ON」。
设
置
NPM-TT2以外的
前工序设备
NPM-TT2
NPM-TT2
NPM-TT2 EJM1EC-MB-14M-00
14-8-1
托盘供料器(选购件)
的使用方法 1
维修保养篇
14-8
取り外し方法

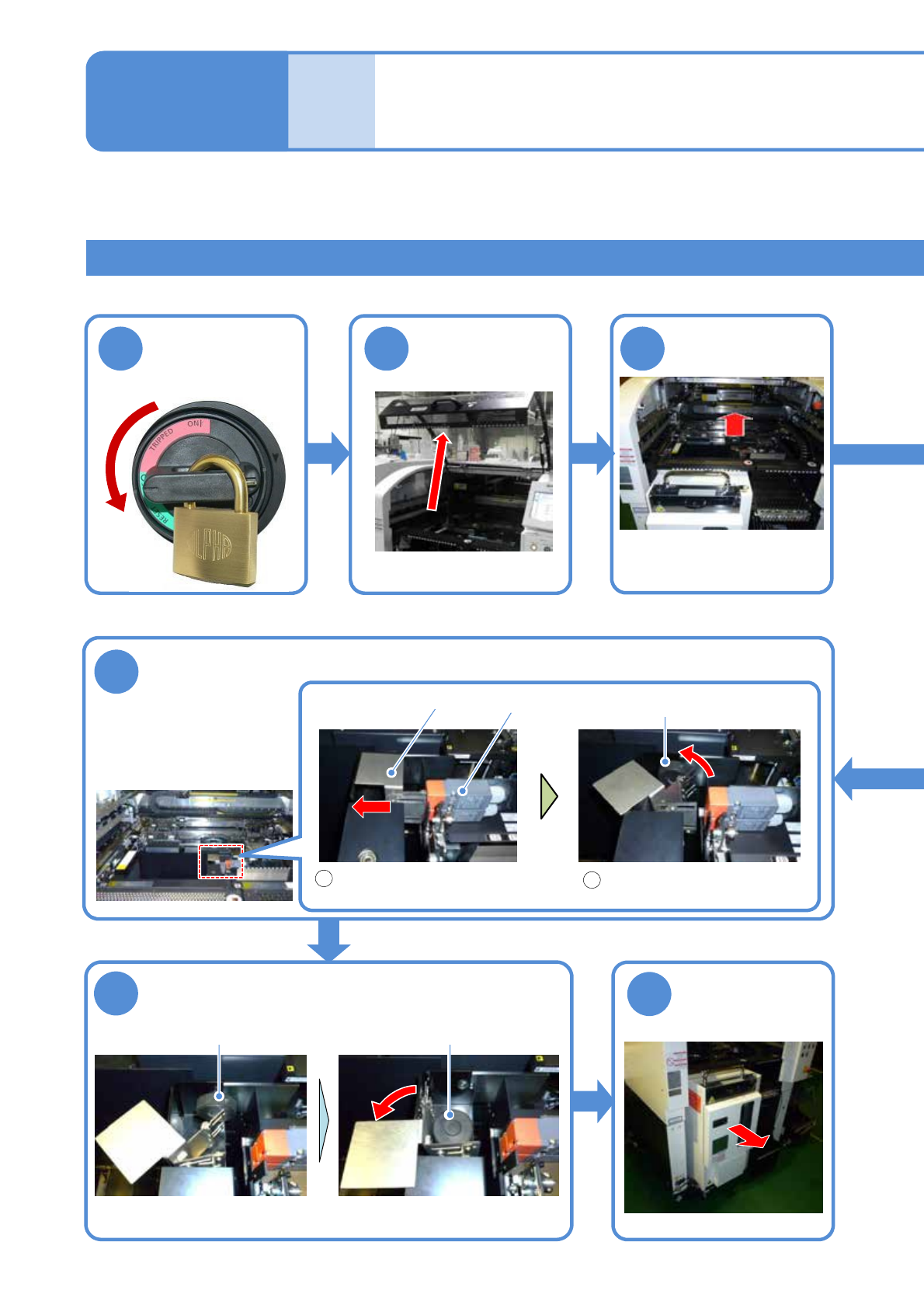

对单式托盘供料器的使用方法进行说明。
拆卸方法
所需时间:5分钟
1
主电源开关置于
OFF，上锁
OFF
2 3
6
解除托盘供料器的安全开关
使解除后的手柄与连接螺丝
B接触
把安全开关的手柄往左侧滑动
1
2
安全开关
手柄
7
卸下连接螺丝B，安装在预置位置
8
卸下托盘供料器
请移动到多功能识别相机的
内部
把X轴往内按
连接螺丝B
连接螺丝B 预置位置
NPM-TT2 EJM1EC-MB-14M-00
14-8-2

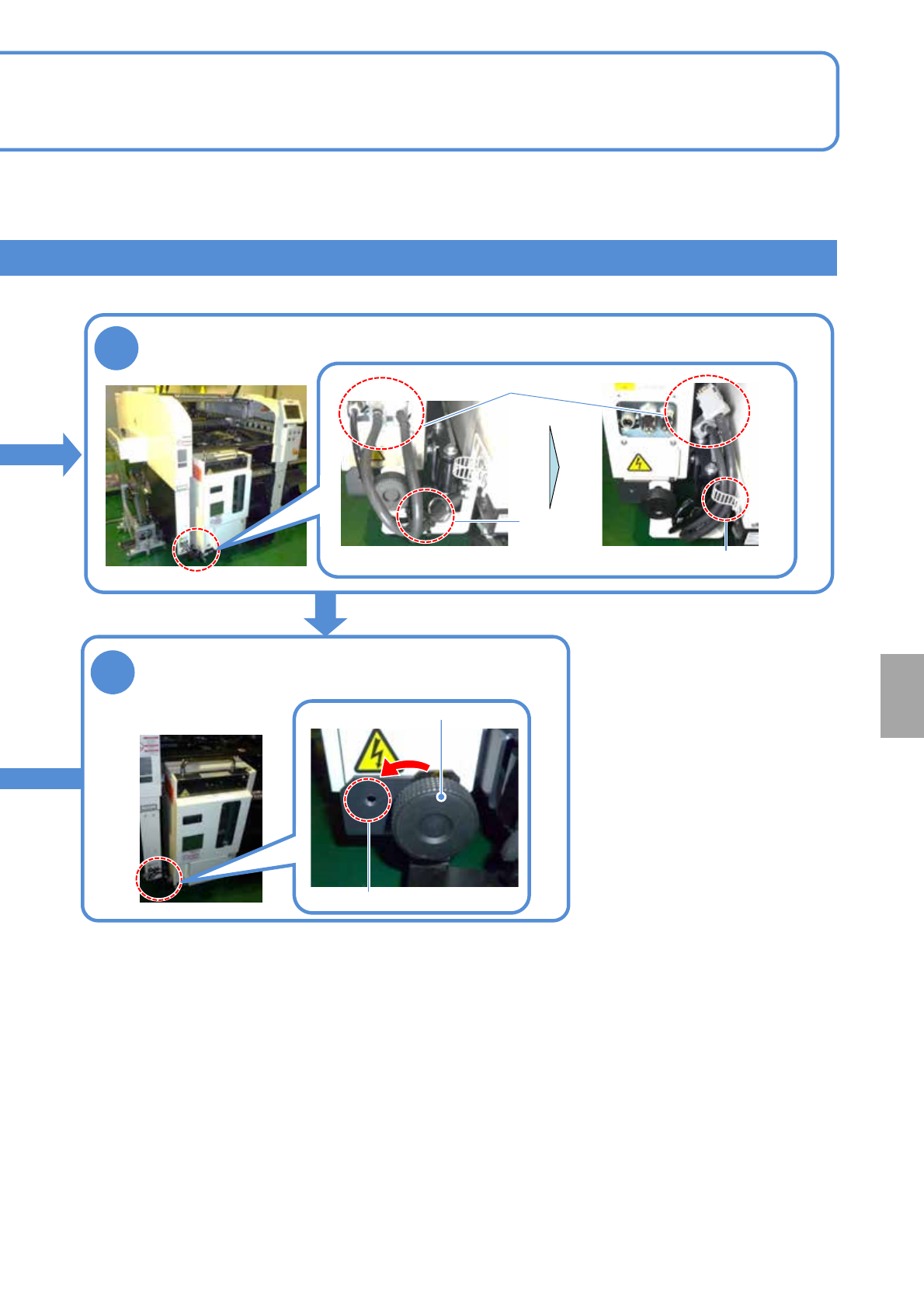

5
卸下连接螺丝A，安装在预置位置
预置位置
4
卸下电缆、配管，用捆扎带进行固定
捆扎带
固定带
连接螺丝A
电缆、配管
●请勿解开固定带
设
置
