NPM-TT2 维修保养.pdf - 第437页
NPM- TT2 EJM1EC-MB-14 M-00 14-9 -8 20 安装延长抽屉 ●螺丝 :M6 2 个 把连接器的销插入延长抽屉的孔， 定位 销 卸下螺丝 21 从上方插入安全盖进行安装 ●螺丝 :M6 2 个 销 卸下的螺丝请收纳在切换台 车内 ( → P.14-9-1) 拧紧螺丝 ●螺丝 :M6 2 个 安全盖 设 置 对准销和标签的位置后 紧固螺丝 标签
NPM-TT2 EJM1EC-MB-14M-00
14-9-7
17连交换台车和单式托盘供料
器的切换方法 4
①把单式托盘供料器切换为17连交换台车 3
22
把安全盖的金具插入安全开关
23
安装供料器工作台
盖
●螺丝:M4
2个
19
卸下短型连接器，安装台车驱动部的配线、配管
短型连接器
请把卸下的短型连接器收纳在切换台车内 (→P.14-9-1)
24
25
ON
解锁
金具
安装交换台车
(→P.3-2)
26
电缆、配管
维修保养篇
14-9
NPM-TT2 EJM1EC-MB-14M-00
14-9-8
20
安装延长抽屉
●螺丝:M6 2个
把连接器的销插入延长抽屉的孔，
定位
销
卸下螺丝
21
从上方插入安全盖进行安装
●螺丝:M6 2个
销
卸下的螺丝请收纳在切换台
车内(→P.14-9-1)
拧紧螺丝
●螺丝:M6 2个
安全盖
设
置
对准销和标签的位置后
紧固螺丝
标签
NPM-TT2 EJM1EC-MB-14M-00
14-9-9
17连交换台车和单式托盘供料
器的切换方法 5

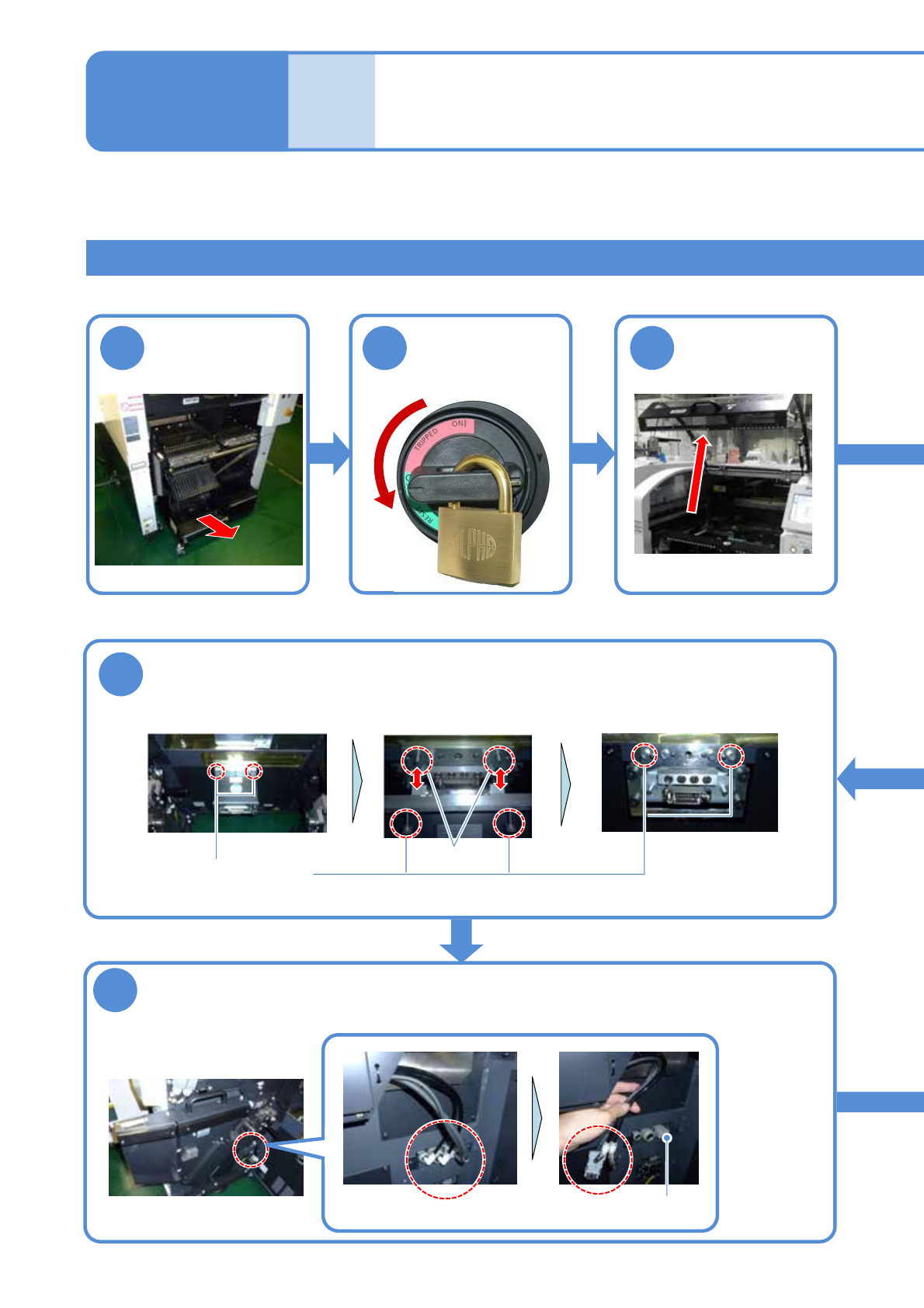

②把17连交换台车切换为单式托盘供料器 1
对17连交换台车和单式托盘供料器的切换方法进行说明。
1
主电源开关置于
OFF后上锁
所需时间:30分钟
使用工具：扳手 30 mm (2个)、六角扳手(3 mm, 4 mm, 5 mm, 8 mm)
9
2
3
OFF
卸下交换台车
卸下延长抽屉
卸下台车驱动部的配线、配管，安装短型连接器
(→P.3-2)
拧松螺丝
短型连接器
8
●螺丝:M6 2个
卸下的延长抽屉请收纳在切换台车内 (→P.14-9-1)
卸下延长抽屉
卸下后的状态
销
维修保养篇
14-9
放置螺丝后拧紧
