NPM-TT2 EJM1EC-MB-07M-00
5

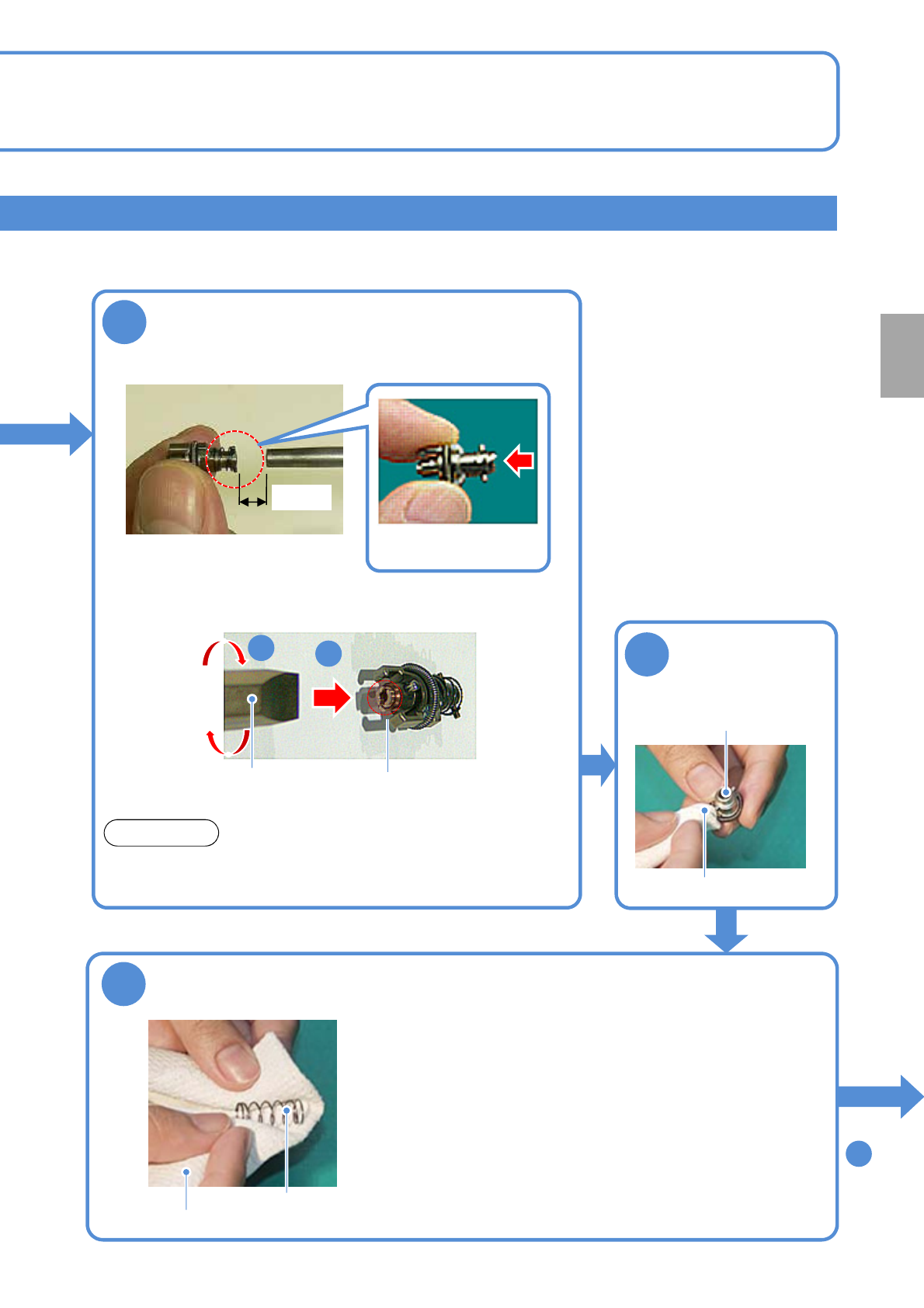

清扫吸嘴座
吸嘴座
●擦拭2～3次，清扫后放置到
干燥为止。
注意
●请勿用棉棒擦拭吸嘴座尖端部(过滤器部)和夹具夹扣压紧用弹
簧。
清扫吸嘴座
吸嘴座的清扫 3
(8吸嘴贴装头(选购件))
夹具夹扣
压紧弹簧
吸嘴座
尖端部 (过滤器部)
A
B
●只需清扫A部、B部(吸嘴座的孔部)。否则，过滤器被灰尘堵塞
或者防锈作用的润滑油被擦掉而造成弹簧生锈的原因。
6
清扫锥形面和夹具
夹扣尖端部
型号 品号 备注
BB-001 : 8吸嘴贴装头用
BB-001 : N510058057AA
BB-001 : 5 000个装
以下公司也有出售
Sanyo Co., Ltd.
电话:+81-721-24-3376
P753S-A : 8吸嘴贴装头用
P753S-A : N510058942AA
P753S-A : 2 500个装
用于洗净的棉棒，请使用下述精密机械专用的工业用棉棒。
注意
维修保养篇
7-1
7-1-5
沾取了洗涤剂沾的棉棒
(棉棒头)
沾取了洗涤剂沾的棉棒(棉
棒头)
NPM-TT2 EJM1EC-MB-07M-00
过滤器型号:N610097899AA
顺序
10
9
清扫吸嘴缓冲用弹簧
●弹簧变形时请进行更换。否则会引起吸嘴座滑动不良，是
造成吸着或者贴装错误的原因。另外，有可能无法卸下吸
嘴座，需要拆开贴装头。
●在吸嘴座设置弹簧时，请确实压入底部。另外，请注意勿
丢失弹簧。
吸嘴缓冲用弹簧
干的棉纱布
定
期
检
查
更换过滤器
一字螺丝刀
1
2
吸嘴座尖端部
(过滤器部)
●请使用一字螺丝刀卸下尖端的过滤器。
●安装过滤器时请注意必须拧紧螺丝。
注意
■无法除去污垢时
7
用气枪从距离吸嘴座1.5cm处吹气大约10秒
(气压为0.5MPa的情况)
吸嘴
(插入面和夹具夹扣的尖端)
8
清扫外周
干的棉纱布
1.5cm
●按照箭头方向吹气。
每
1
0
0
0
小
时
保
养
7-1-6
NPM-TT2 EJM1EC-MB-07M-00

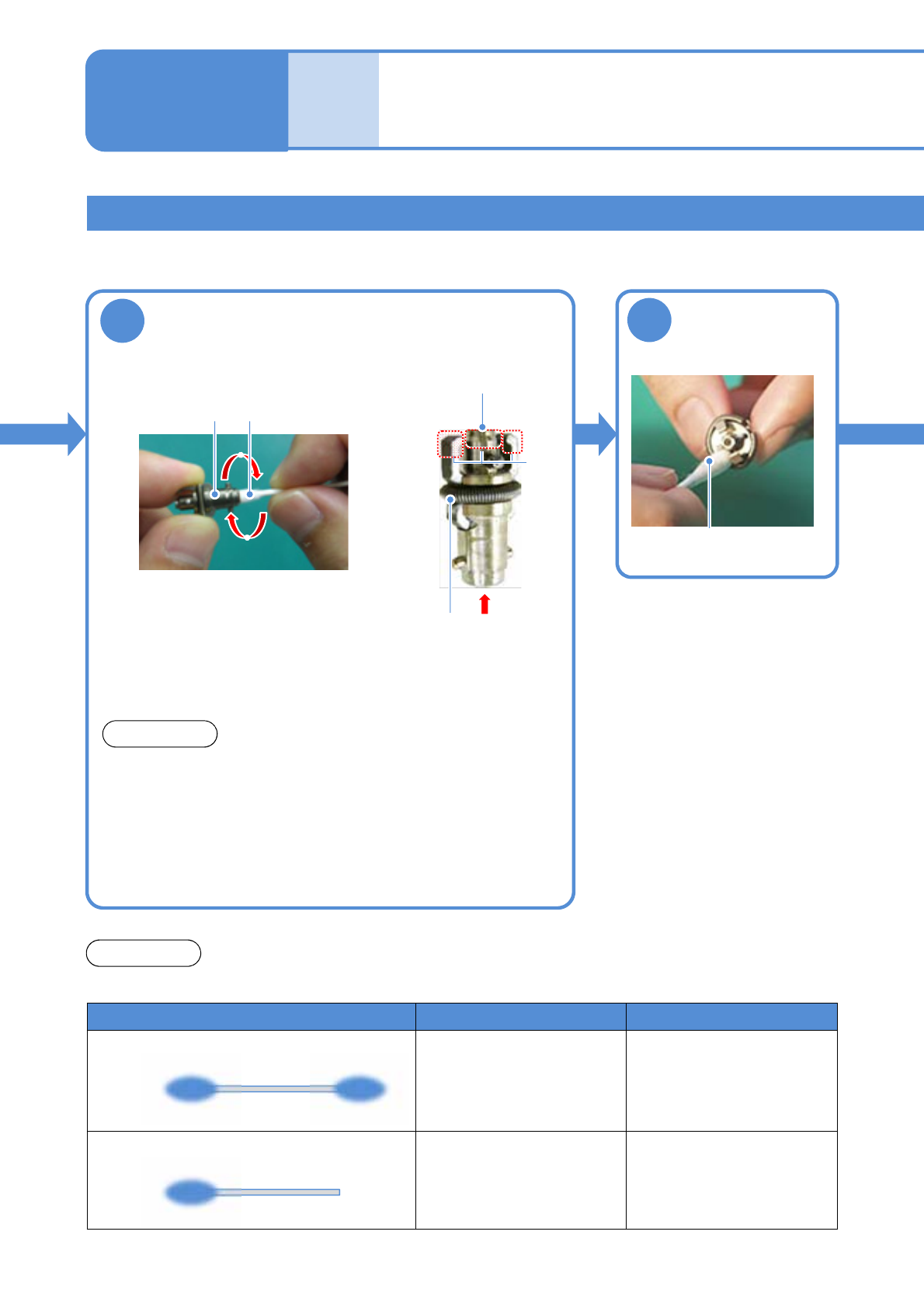

清扫吸嘴座轴
吸嘴座的清扫 4
(8吸嘴贴装头(选购件))
10
准备清扫
■吸嘴座轴清扫工具
■清洁纸
(约40 × 50 mm)
φ5:8吸嘴贴装头用
11
在清扫工具夹住清
洁纸
φ5:8吸嘴贴装头用
清洁纸
17
卸下吸嘴座
18
安装弹簧
19
吸嘴座吸嘴
安装吸嘴(有吸嘴
时)
20
安装吸嘴座
●按住吸嘴往上推，从下往上看，按逆时针方向旋转。
●请注意不要让吸嘴缓冲用弹簧弹出来。
●因夹具夹扣压紧用弹簧容易变形，请勿用手指硬压。
●按照相同步骤，在贴装头安装所有吸嘴座。
■有吸嘴时
