NPM- TT2 EJM1EC-MB-13 M-00 12 确认是否已正常结束 ●正常时，各吸嘴位置的表示 从「 - 」变为「 OK 」。 ( 贴装头移动到作业位置 ) 12 + 贴装头 2 13-4 -3 贴装头 / 面补正 Z 2 13 准备进行面补正 Z 14 打开安全盖 15 16 确认吸嘴的安装位置 ●所使用的吸嘴 贴装头类型 吸嘴 位置 吸嘴 种类 8 3 号 230C 3 2 号 1002 维修保养篇 13-4 伺服开关置…

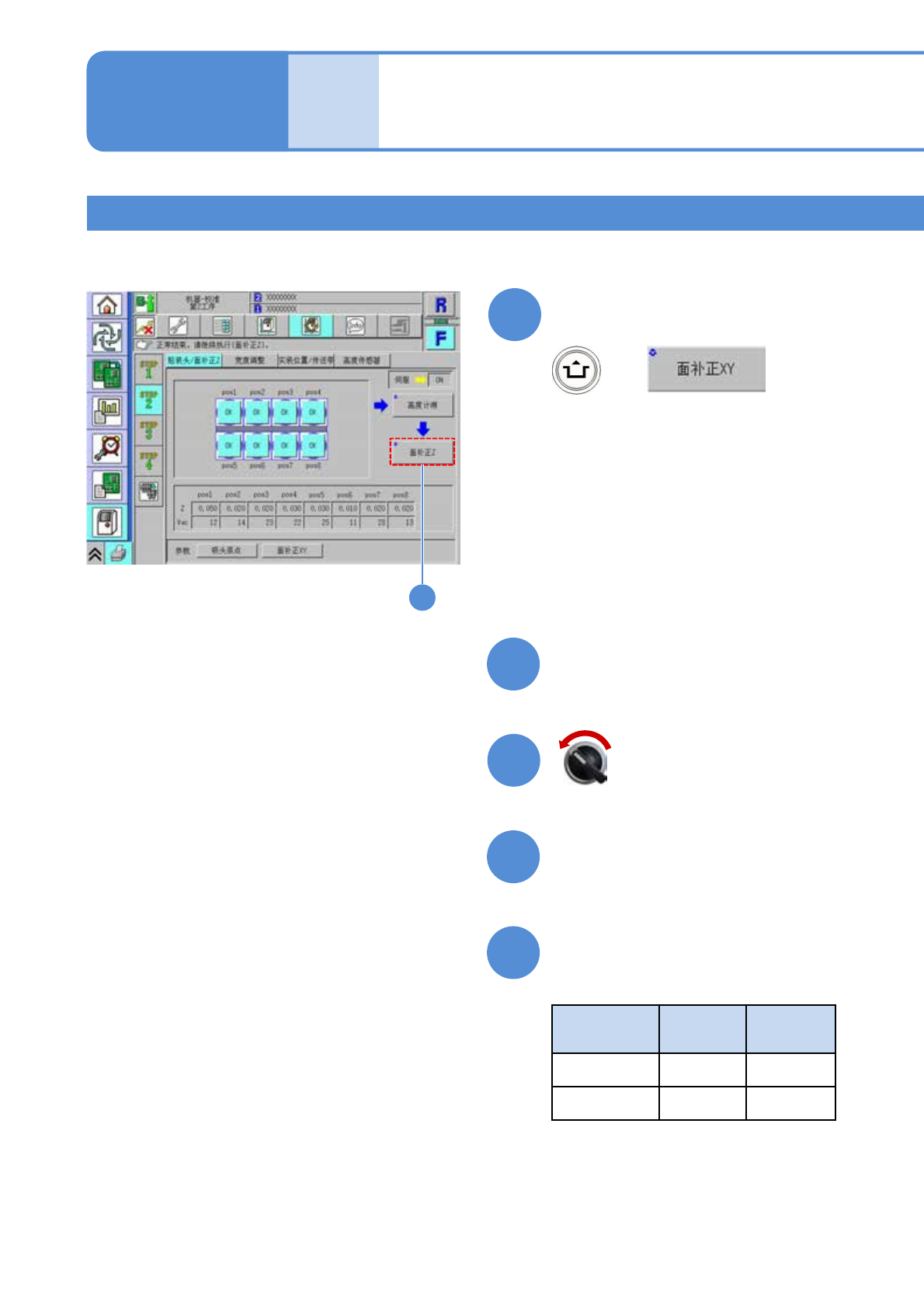

NPM-TT2 EJM1EC-MB-13M-00
5
6
打开安全盖
准备计测高度
7
在步骤 选择的吸嘴位置安装
吸嘴
8
3
10
关闭安全盖
9
11
(高度计测完毕)
确认提示
●取消时
(仍然是 的画面)
3
11
13-4-2
●所使用的吸嘴
贴装头类型
吸嘴种类
8 230C
3 1002
伺服开关置于OFF
伺服开关置于ON
+

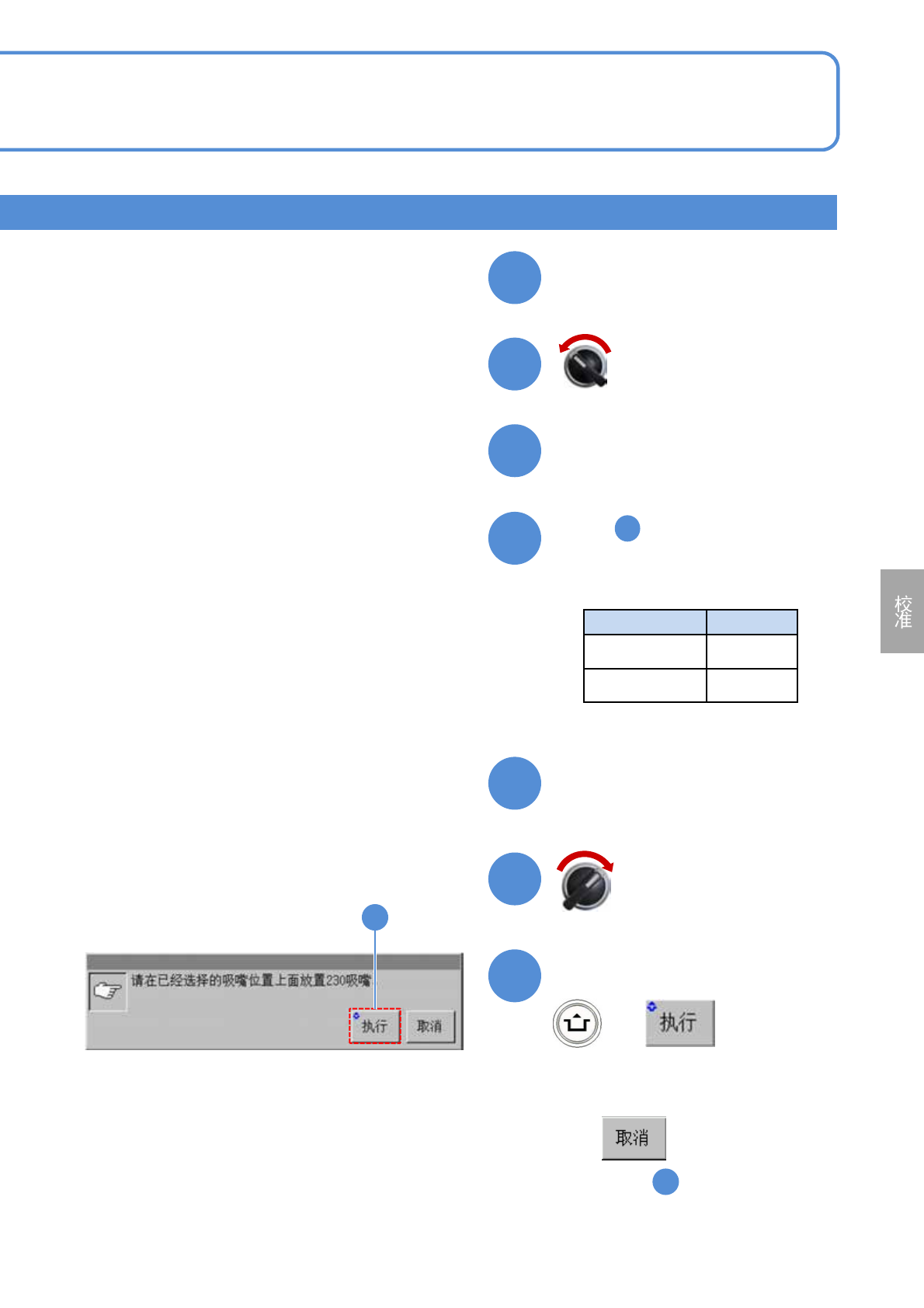

NPM-TT2 EJM1EC-MB-13M-00
12
确认是否已正常结束
●正常时，各吸嘴位置的表示
从「-」变为「OK」。
(贴装头移动到作业位置)
12
+
贴装头 2
13-4-3
贴装头 / 面补正Z 2
13
准备进行面补正Z
14
打开安全盖
15
16
确认吸嘴的安装位置
●所使用的吸嘴
贴装头类型
吸嘴
位置
吸嘴
种类
8
3号
230C
3
2号
1002
维修保养篇
13-4
伺服开关置于OFF
NPM-TT2 EJM1EC-MB-13M-00
21
确认是否已正常结束，选择进行
面补正Z的另一个工作台，
重复 ～ 的操作。
21
19
2
20
13-4-4
17
18
关闭安全盖
+
确认提示
■取消时
(仍然是 的画面)
13
19
(开始面补正Z的校准)
伺服开关置于ON
20
确认提示
20
+
