NPM- TT2 EJM1EC-MB-05 M-01 ACTIVATION 每 1 4 0 小 时 保 养 定 期 检 查 5-2 -6 13 ●只有在上载生产数据时 进行 以后的操作。 13 确认吸嘴配置 15 ●后侧时 17 确认吸嘴配置 ●在各自的吸嘴位置，可以通过配置 吸嘴的画面进行确认。 ●如果有错误，进行了 的操作后更换吸嘴， 再进行 的操作。 11 2 12 16 14 注意 ∗ 通过此操作来确认吸嘴底部的直径尺寸。对吸嘴…

100%1 / 486
NPM-TT2 EJM1EC-MB-05M-01
维修保养篇
5-2
吸嘴座的清扫 3
(3吸嘴贴装头(选购件))
5-2-5
10
安装吸嘴
∗∗∗∗∗
刻印(吸嘴No.) 较窄的沟槽
较宽的沟槽 吸嘴锥形面
●把较窄的沟槽对准θ方向挡
块，垂直提起。
●确认是否被夹紧。
●确认吸嘴的安装位置是否正
确。
安装吸嘴
11
安装托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
NPM-TT2 EJM1EC-MB-05M-01
ACTIVATION
每
1
4
0
小
时
保
养
定
期
检
查

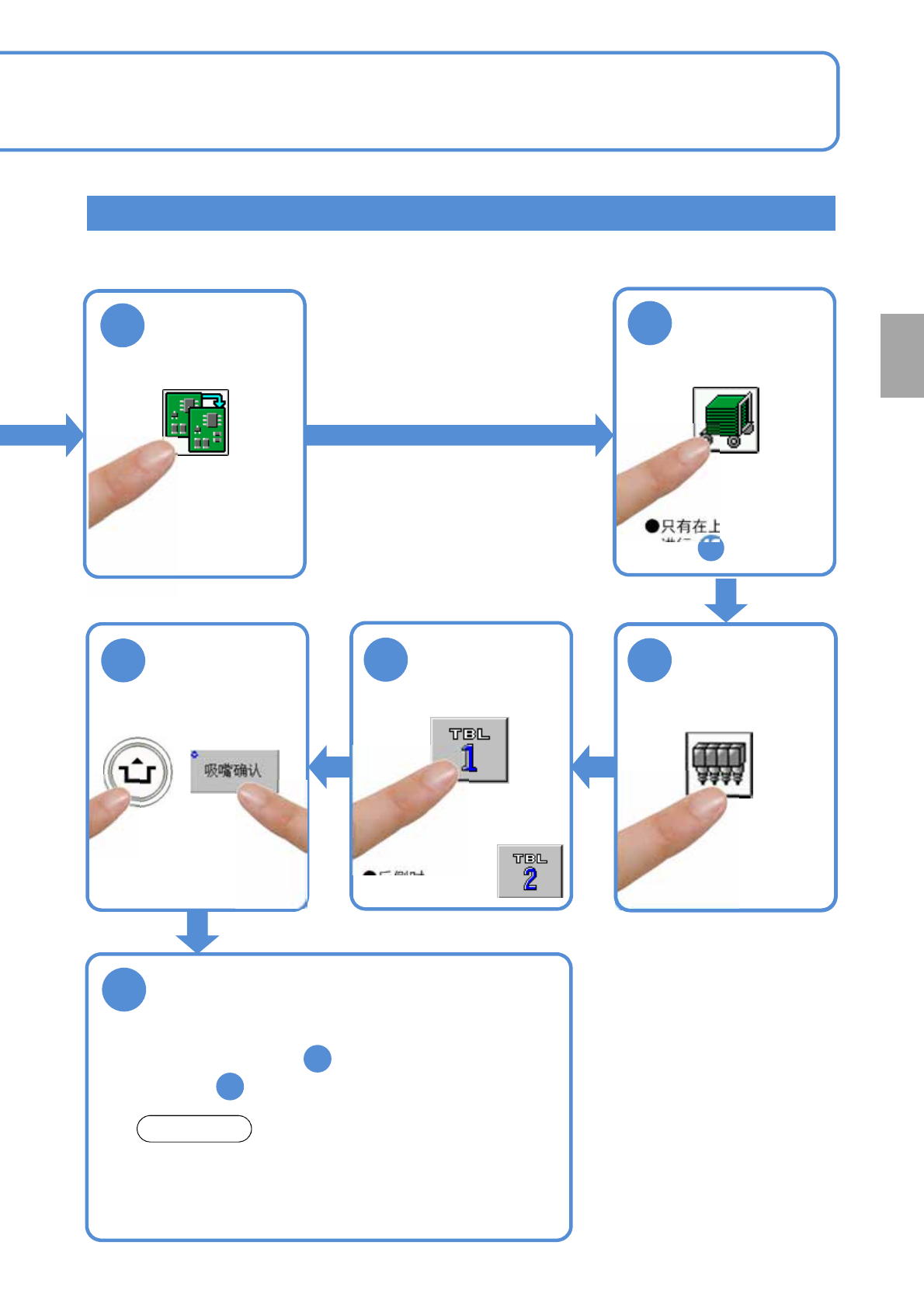

5-2-6
13
●只有在上载生产数据时
进行 以后的操作。
13
确认吸嘴配置
15
●后侧时
17
确认吸嘴配置
●在各自的吸嘴位置，可以通过配置吸嘴的画面进行确认。
●如果有错误，进行了 的操作后更换吸嘴，
再进行 的操作。
11
2
12
16
14
注意
∗通过此操作来确认吸嘴底部的直径尺寸。对吸嘴底部直径相
同而吸嘴种类不同的吸嘴不进行识别，请在安装时目视确认
吸嘴种类。
NPM-TT2 EJM1EC-MB-05M-01
基板支撑
块的清扫
维修保养篇
5-3-1
对基板支撑块的清扫进行说明。
●基板支撑块和基板座上如果有灰尘，是造成基板支撑块安装不良、基板破损的原因。
●基板支撑块(自动更换用)(选购件)也是相同操作。
使用工具: 棉纱布、毛刷等 所需时间:10分钟
注意
随单轨模式和双轨模式的不同，后侧的支撑板的种类和配置也有异。
(参照下图)
在变更轨道模式时，一定需要变更支撑块的配置。
请注意，如果没有使用与各个轨道模式相符的支撑块，将无法正常动作。
■单轨模式的配置 ■双轨模式的配置
B
A A
A
■单轨模式的配置 ■双轨模式的配置
D
前侧
C
前侧
C
D
基板支撑块 型号
基板支撑块配置图
(背面)
C
N610144183AD
D
N610144184AD
●基板支撑块(自动更换用)(选购件)时
前侧 前侧
* 如果错误地安装了C、D的基板支撑块，则无法变更
到单轨模式的配置。
●基板支撑块(标准)时
基板支撑块 型号
基板支撑块配置图
(背面)
A
N610136590AA
B
(选购件)
N610136589AA
5-3-1-1
基板支撑块的清扫
( PC尺寸传送带 ) 1
