NPM-TT2 维修保养.pdf - 第475页
NPM- TT2 E JM1EJ-MB-17M-0 0 名称和 配置 使用 17 连交换台车时的 元件配置 (a) 台车驱动部 (f) 保护套 维修保养篇 17-3-3 17-3-3 (e) 延长抽屉 (d) 安全盖 (b) 驱动导向 (c) 台车导向 在这里，对 17 连交换台车和托盘供料器的更 换步骤的共通工序进行说明 。
NPM-TT2 EJM1EJ-MB-17M-00
维修保养篇
17-3-2
名称和
配置
使用单托盘供料器时的
元件配置
(f) 短型连接器
(f) 螺丝:M6 2个
17-3-2
在这里，对 17连交换台车和托盘供料器的更换步骤的共通工序进行说明。
NPM-TT2 EJM1EJ-MB-17M-00
名称和
配置
使用17连交换台车时的
元件配置
(a) 台车驱动部
(f) 保护套
维修保养篇
17-3-3
17-3-3
(e) 延长抽屉
(d) 安全盖
(b) 驱动导向
(c) 台车导向
在这里，对 17连交换台车和托盘供料器的更换步骤的共通工序进行说明。
NPM-TT2 EJM1EJ-MB-17M-00

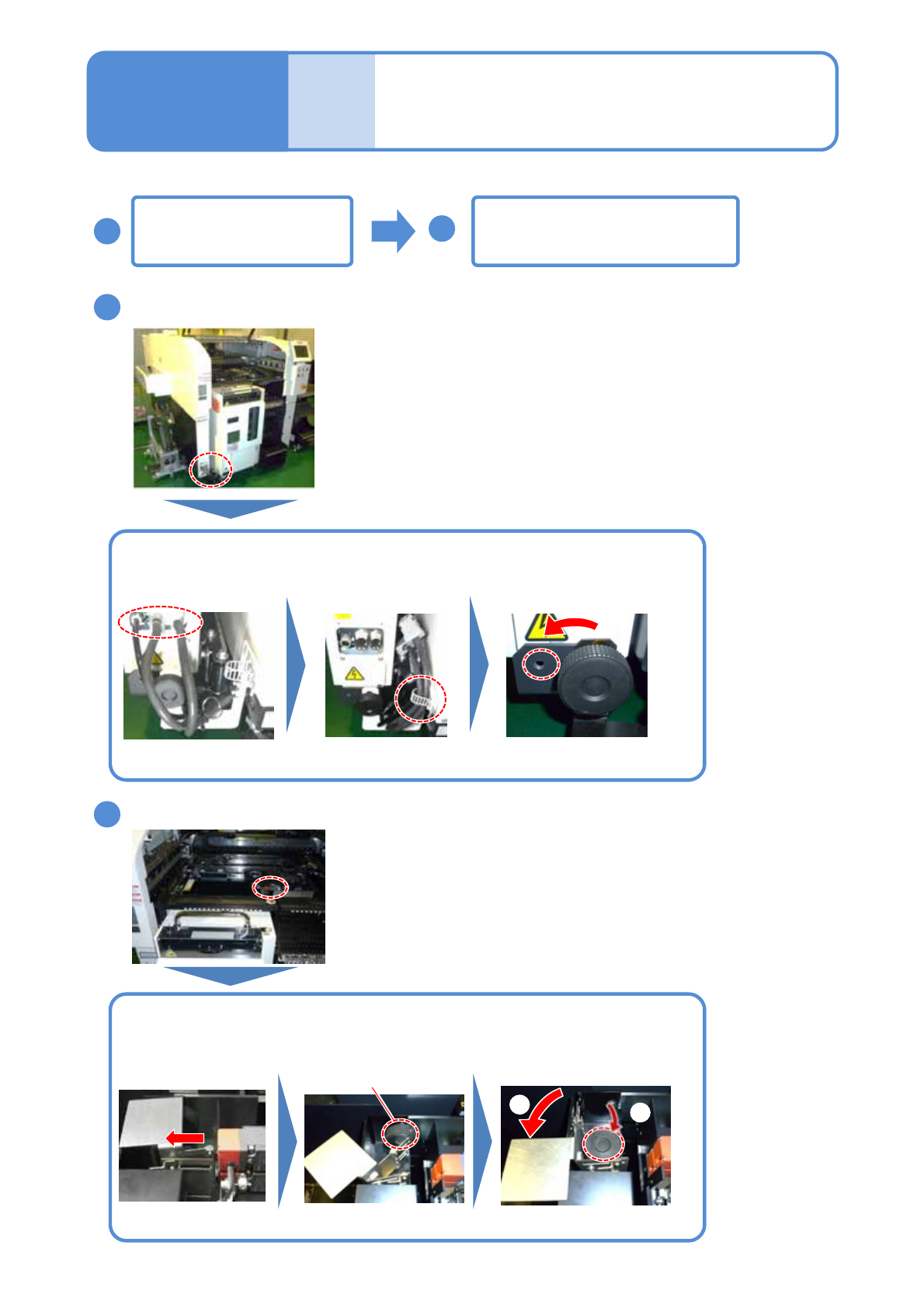

从单托盘供料器
切换到17连交换台车 1
维修保养篇
17-4
卸下电缆/螺丝
解除安全开关
电源OFF
(→P.17-2-1)
抽出模具
卸下连接螺丝
①向逆时针方向拧转模具
②在下方固定连接螺丝
在左边固定连接螺丝
卸下连接器(3处)
捆束电缆(3根)
打开盖、按下X轴
(→P.17-2-2)
①
②
17-4-1
2
1
3
4
在这里，对从托盘供料器更换到17连交换台车的步骤进行说明。
