NPM- TT2 EJM1EJ-MB-17M-00 17-5 -4 卸下保护套 ( → P .17-2-4) 安装供料器工作台盖 ( → P .17-2-3) 安装托盘供料器 安装托盘供料器 在下方重新安装盖，并使连接器部露 出在外 10 11 12 调整托盘供料器的高度 ( 在没有执行高度调整时进行 这项操作 ) 1. 拧松锁定螺母。 2. 通过调整螺栓来调节高度。 3. 拧紧锁定螺母。 * 按照下图来调整高度。 * 调节到 1 个单…
NPM-TT2 EJM1EJ-MB-17M-00

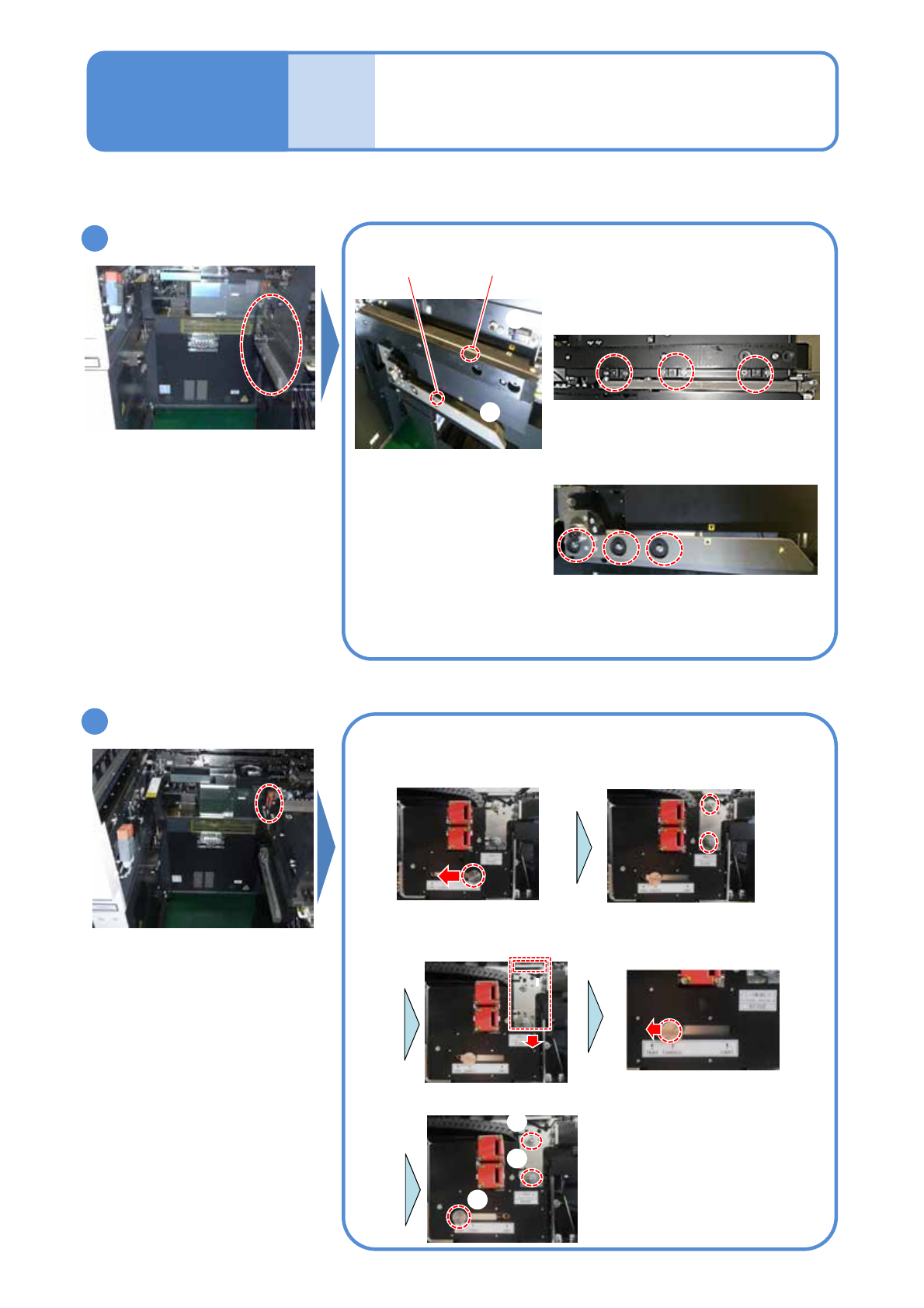

从17连交换台车切换到
单托盘供料器 3
维修保养篇
17-5
切换传感器
拧松把手，在
[CHANGE]的位置上
固定
完全拧松螺丝
拉起手柄，向上约拉动托
架10 mm
拧松手柄，在[CART]的
位置上暂时固定
①拧紧螺丝
①
②
②正式拧紧手柄
①
(3 mm六角扳手)
● 2个
(3 mm六角扳手) ●2个
17-5-3
卸下导向(两种)
(b)拧松驱动导向和(c)台车导向的螺丝后，拆卸下
②台车导向
①驱动导向
①
②
请将卸下的(b)驱动导向/(c)台车导向放到切换台车内保管
(→P.17-3-1)
(4 mm六角扳手) ●3个
8
9
(4 mm六角扳手) ●3个
NPM-TT2 EJM1EJ-MB-17M-00
17-5-4

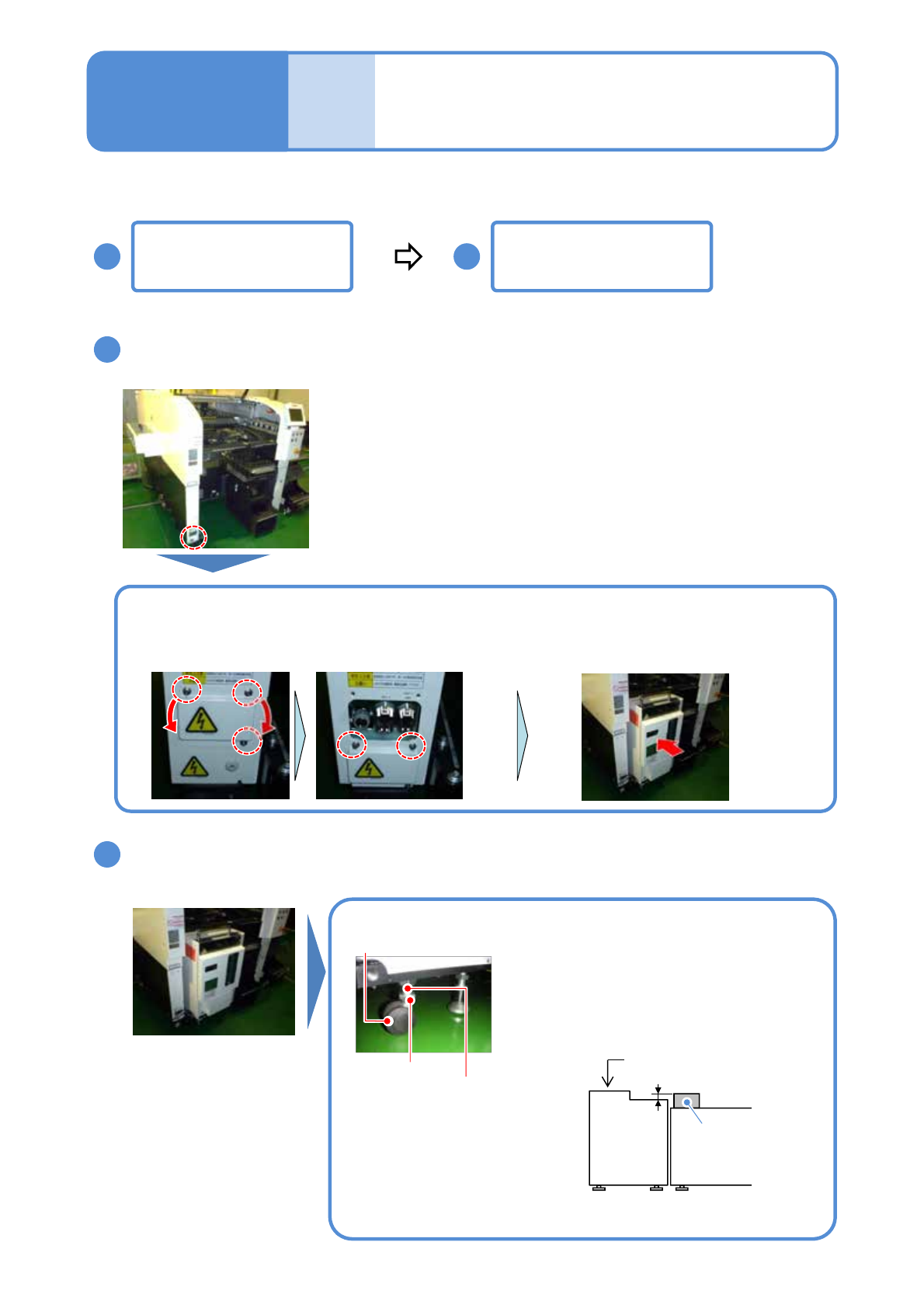

卸下保护套
(→P.17-2-4)
安装供料器工作台盖
(→P.17-2-3)
安装托盘供料器
安装托盘供料器
在下方重新安装盖，并使连接器部露出在外
10 11
12
调整托盘供料器的高度
(在没有执行高度调整时进行
这项操作)
1.拧松锁定螺母。
2.通过调整螺栓来调节高度。
3.拧紧锁定螺母。
*按照下图来调整高度。
*调节到1个单位(0.1 mm/m)以下。
锁定螺母
调整螺栓
●轮盘:4个
19 2 mm
托盘
供料器
多功能识别
照相机
水平测量器
13
从17连交换台车切换到
单托盘供料器 4
维修保养篇
17-5
(3 mm六角扳手)
●3个
(3 mm六角扳手)
●2个
(扳手30 mm) ●2个
NPM-TT2 EJM1EJ-MB-17M-00
关闭盖
将电源置于ON (参照→P.17-2-1)后，即完成了切换
在右方安装连接螺丝
卸下电缆后，连接到与形状相符的连接器上
安装螺丝/电缆
接通安全开关
放入模具
①卸下连接螺丝
②使模具旋转45度
将连接螺丝推进壁面
①
②
维修保养篇
17-5
14
15
17-5-5
16 17
从17连交换台车切换到
单托盘供料器 5
