NPM- TT2 EJM1EC-MB-13M-00 精度验证 详细工序 1 13-15-2 -1 维修保养篇 13-15-2 生产准备 1 (MCDA T A: 生产程序的选择 ) 3 2 1 2 设置拷贝了 MCDA T A 的 SD 卡 3 选择 MCDA T A ●和通常的生产数据一样读取。 4 读取 MCDA T A ( → P.13-15-1 -1 ‘ ■ MCDATA 的种类 ’)
NPM-TT2 EJM1EC-MB-13M-00
13-15-1-6
NPM-TT2 EJM1EC-MB-13M-00
精度验证
详细工序 1
13-15-2-1
维修保养篇
13-15-2

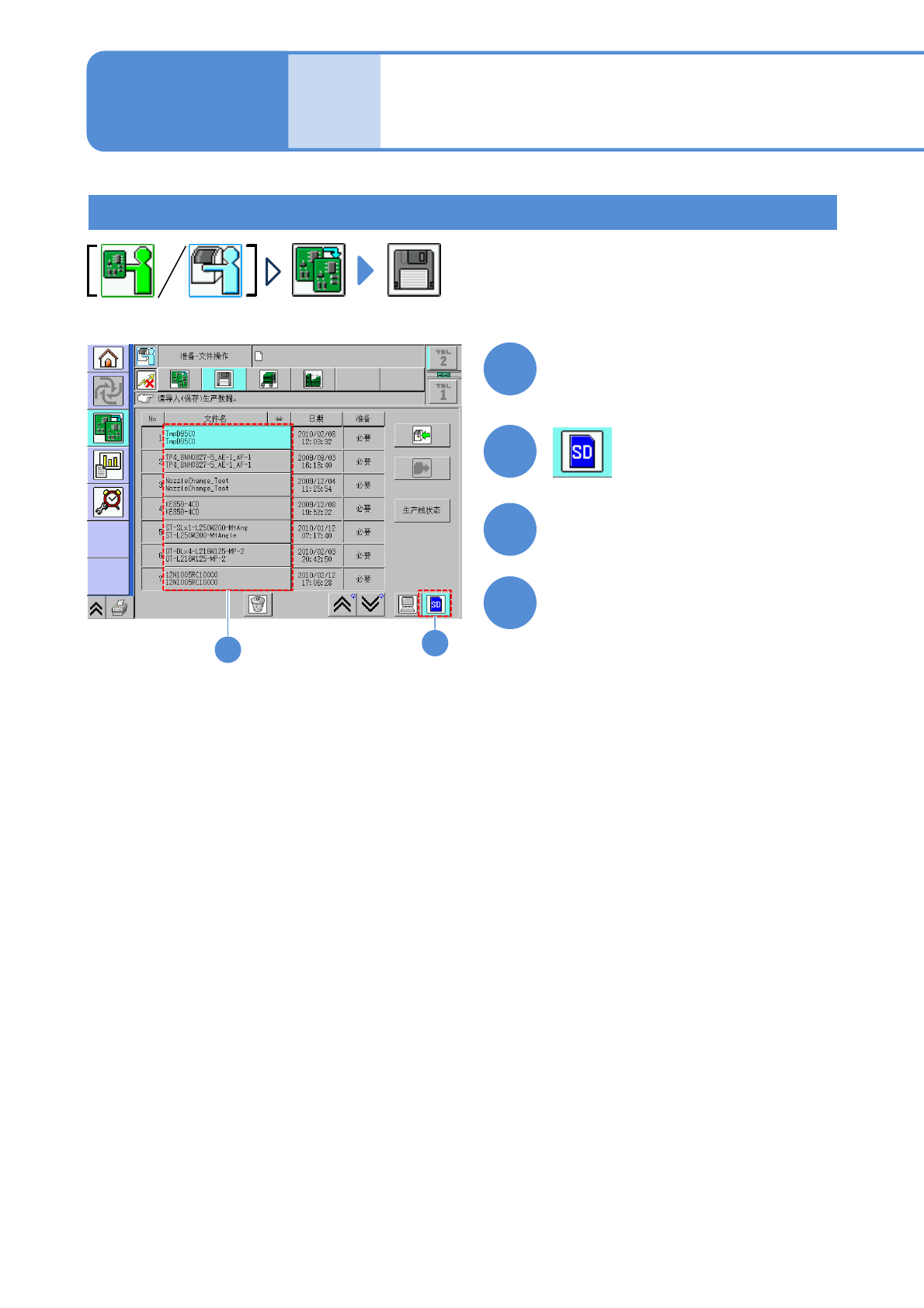

生产准备 1 (MCDATA:生产程序的选择)
3
2
1
2
设置拷贝了MCDATA的SD卡
3
选择MCDATA
●和通常的生产数据一样读取。
4
读取MCDATA
(→ P.13-15-1-1 ‘■MCDATA的种类’)
NPM-TT2 EJM1EC-MB-13M-00
2
1
顺序
把吸嘴设置在吸嘴
座
(此操作与通常生产作业相
同)
设置元件
13-15-2-2
3
补偿值 元件 插槽编号
芯片 1005JIG芯片 19号右
微小
0402R
20号左
生产准备 2 (准备验证所需材料)
●将1005JIG芯片或0402R设置到编带料架上的下述插槽上。
■芯片或微小元件时
●当在前后双方的贴装头上进行贴装时，在前后方上设置料架。
●根据需要适当进行编带料架凹槽的示教。
(此操作与通常生产作业相同)
●从托盘取出JIG_BGA (N610087876AA)后，设置到供给台(N610074266AA)上。
●把供给台设置在靠近左侧(Z1~Z17)。
●为了防止JIG_BGA产生倾斜，排列后配置。
●供给台由2段构成，可以搭载16个x2 段的JIG_BGA。
●将托盘(收纳铝盒)设置到托盘料架的插槽1中。
(此操作与通常的生产准备相同)
●将托盘(收纳铝盒)整体设置到托盘夹盘上。
●将托盘(收纳铝盒)设置到从后面看起时的右侧。
●注意搭载方向。
(JIG_BGA单品不具有方向性。但是，不在右侧照片所示A
部分的4格中放置元件。 )
●双式托盘供料器时，设置在托盘A侧的插槽1。
■将JIG_BGA供给台设置到交换台车上时
2. 设置到交换台车上时
第1段
第2段
供给台
1. 设置到托盘料架上时
托盘
(收纳铝盒)
托盘夹盘
A部
