NPM- TT2 EJM1EC-MB-05 M-01 5-5 OFF SERVO 1 2 4 5 SERVO ON 3 ■ 13 站供给单元时 ■交换台车时 ● 取下编带料架后进行清扫。 ( 否则会导致交换台车变形 ) ●使用吸尘器、毛刷等对料架工作台 进行清扫。 ●清扫时请勿使用气枪。 ( 灰尘等可能飞散到机器内部而造成贴装质量或者机器 故障。 ) 料架工作台的清扫 (13 站供给单元、 交换台车 ( 选购件 )) 对料架工作台的清扫…
NPM-TT2 EJM1EC-MB-05M-01
维修保养篇
5-4

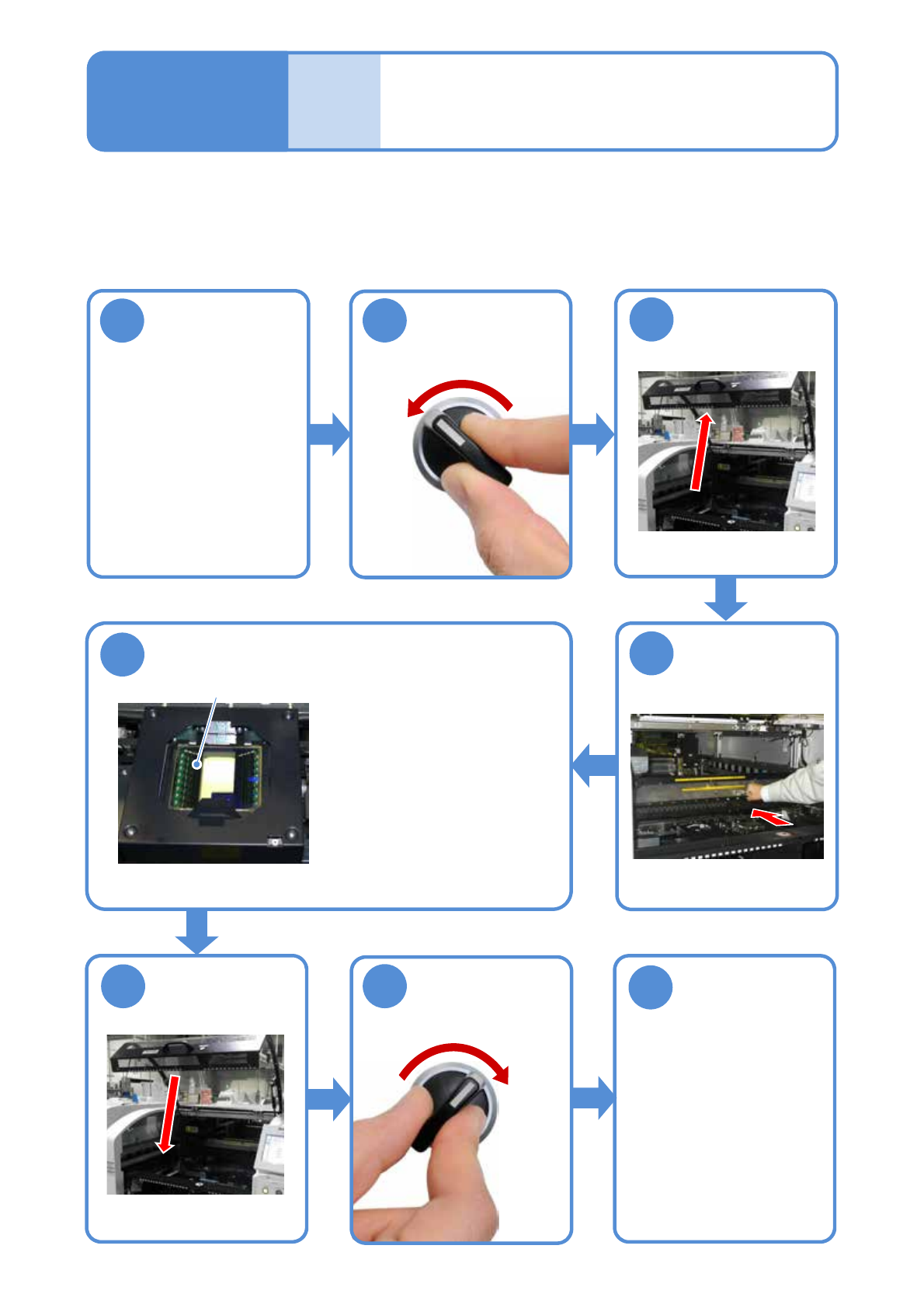

对线性照相机的玻璃盖的清扫进行说明。
使用工具: 棉纱布等 所需时间:5分钟(前侧和后侧合计的时间)
5-4
玻璃盖的清扫
(多功能识别照相机)
5
除去玻璃盖上的灰尘
3
●注意不要损伤玻璃盖表面，
使用柔软棉纱布进行清扫。
(如果有损伤，会有可能无
法正常进行摄像。)
玻璃盖
8
1
6
4
把X轴往内推
OFF
SERVO
2
SERVO
ON
7
安装托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
卸下托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
NPM-TT2 EJM1EC-MB-05M-01
5-5
OFF
SERVO
1
2
4
5
SERVO
ON
3
■13站供给单元时
■交换台车时
●取下编带料架后进行清扫。
(否则会导致交换台车变形)
●使用吸尘器、毛刷等对料架工作台进行清扫。
●清扫时请勿使用气枪。
(灰尘等可能飞散到机器内部而造成贴装质量或者机器故障。)
料架工作台的清扫
(13站供给单元、交换台车(选购件))
对料架工作台的清扫进行说明。
使用工具： 吸尘器、毛刷等 所需时间： 1个部位大致15分钟
每
1
4
0
小
时
保
养
定
期
检
查
料架工作台
清扫料架工作台
维修保养篇
5-5
NPM-TT2 EJM1EC-MB-05M-01
5-6
工作台表面的清扫
(托盘供料器拉出部(选购件))
维修保养篇
5-6
对托盘供料器拉出部的工作台表面清扫进行说明。
使用工具:棉纱布等 所需时间:5分钟
●清扫前请取出托盘箱后再进行清扫。(→P.6-13)
4
5
SERVO
ON
6
托盘供料器拉出部
工作台的上面
清扫工作台表面
●请使用柔软的棉纱布擦拭。
32
OFF
SERVO
1
(把托盘供料器拉出部移动到
维护位置)
ACTIVATION
