NPM-TT2 EJM1EC-SF-01N-02 1-4 -4 ●为了防止吸着元件落下，即使按下 紧急停止开关真空泵的马达 也不会停止运转。 各部位马达操作的注意事项 ●以下连接器，电源不会被切断。拔出或插入连接器 时，请必需把设备电源设置 为 OFF 。 ・ CPU BOX 用电源连接器 ・ 托盘用电源连接器 各部位连接器操作的注意事项 ●如果按紧急停止开关，以下马达会 停止运转。 ・ X 轴、 Y 轴马达 ・ 贴装头 Z 轴、 θ …
NPM-TT2 EJM1EC-SF-01N-02
使用须知 2
扫描器(选购件)操作的注意事项
■请勿从激光正面窗口看向导光。
●向导光(激光)有损伤眼睛的危险。
●对象物若有变化，向导光自动照射。另外，变化消失后经过2秒钟，会自动停止照射。
有线扫描器、无线扫描器，是各自依据IEC60825-1 Class2、IEC60825-1 Class2激光产品制造的产品。
向导光
(显示向对象物照射的形状)
■请勿向人的眼睛照射向导光。
●如果向导光(激光)对眼睛照射，眼睛有受伤的危险。
■请勿拆开扫描器。
●如果拆开扫描器，向导光对眼睛照射，眼睛有受伤的危险。
■ 除了有必要的情况以外，请把NPM-TT2主体侧的连接器保持连接状态。
●如果反复插拔连接器，可能会造成通信异常。
●如果在不得已的情况下需要差拔连接器时，请务必将设备电源置于OFF。
1-4-3
1-4
有线扫描器 无线扫描器
NPM-TT2 EJM1EC-SF-01N-02
1-4-4
●为了防止吸着元件落下，即使按下紧急停止开关真空泵的马达也不会停止运转。
各部位马达操作的注意事项
●以下连接器，电源不会被切断。拔出或插入连接器时，请必需把设备电源设置为OFF。
・ CPU BOX用电源连接器
・托盘用电源连接器
各部位连接器操作的注意事项
●如果按紧急停止开关，以下马达会停止运转。
・X轴、Y轴马达
・贴装头Z轴、θ轴马达
・传送带马达
・宽度调整马达
前侧
确
认
真空泵
NPM-TT2 EJM1EC-SF-01N-02
使用须知 3
1-4
1-4-5
CLASS 1 LASER RPODUCT
高度传感器的使用注意事项
●高度传感器属于激光安全规格一类 (IEC60825-1)产品，在正常使用下基本上是安全的，但是在进行维护
或操作时请勿直视。
■请勿直视。
项目 激光规格
制造
松下智能生产科技株式会社
型号
N610112849AA
波长
655 nm
输出
220 μW
等级 一类

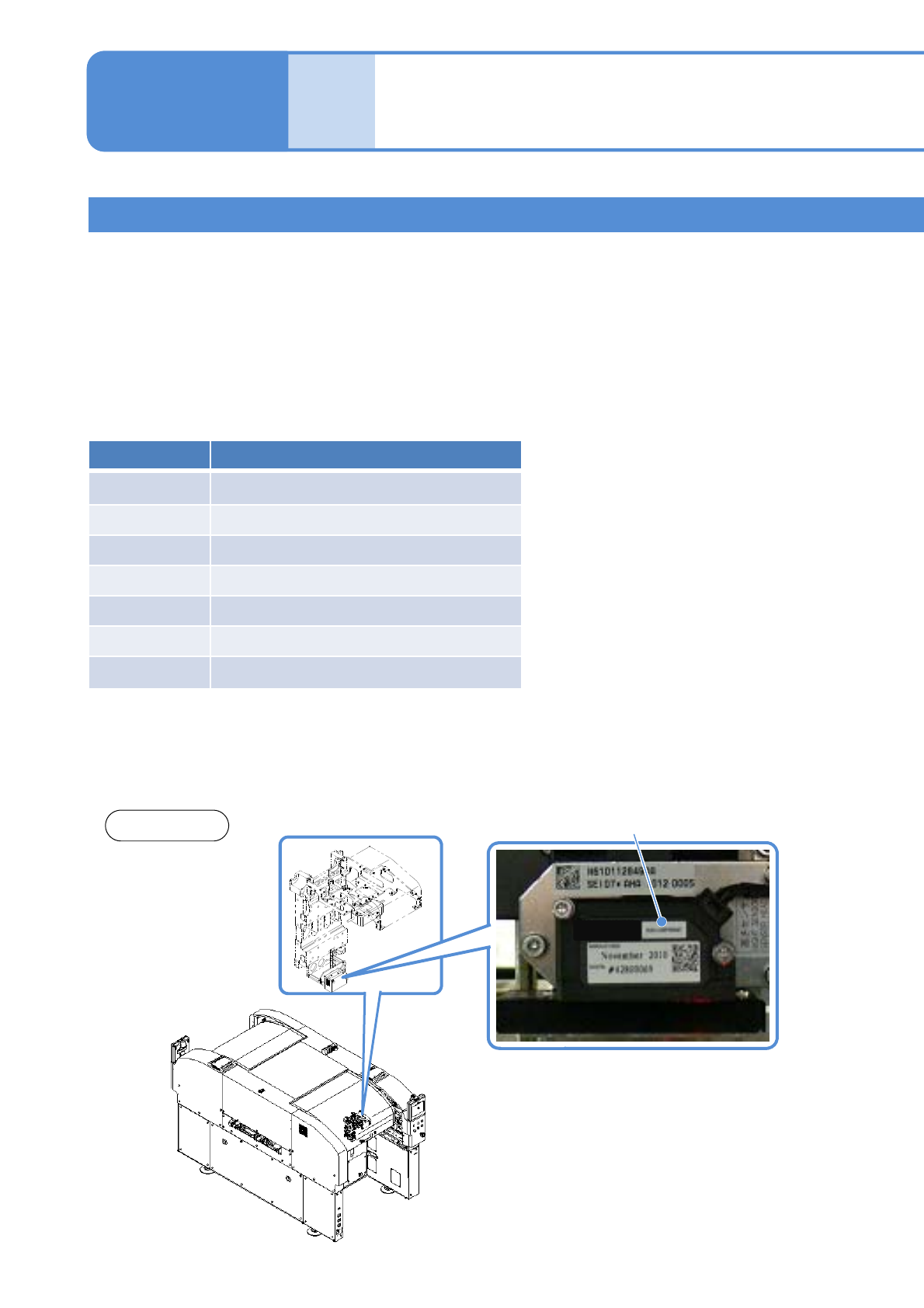

安装位置 参照下图
限制条件
IEC60825-1 2007
■高度传感器的规格
■粘贴在单元上的激光等级标签
前侧
●高度传感器可安装到前后的X单元上。
激光素子的最大输出为220 μW。传感器头未具有拆开时停止激光反射的结构。如果将其拆开，
则有被辐射的激光照射的危险，因此请绝对不要拆开传感器头。
