NPM- TT2 EJM1EJ-MB-17M-00 安装延长抽屉 安装安全盖 ①拧松螺丝 (5 mm 六角扳手 ) ● 2 个 ③拧紧螺丝 (5 mm 六角 扳手 ) ● 2 个 ①从上方插进安全盖 ③将安全盖的零部件插入 安全开关内 ① ② ③ ②对准销和标签的位置后，拧紧螺 丝 (5 mm 六角扳手 ) ● 2 个 ②调整延长抽屉的位 置，并用销对准 安装供料器工作台盖 ( → P .17-2-3) 关闭盖 电源 ON ( → P …
NPM-TT2 EJM1EJ-MB-17M-00
从单托盘供料器
切换到17连交换台车 3
维修保养篇
17-4

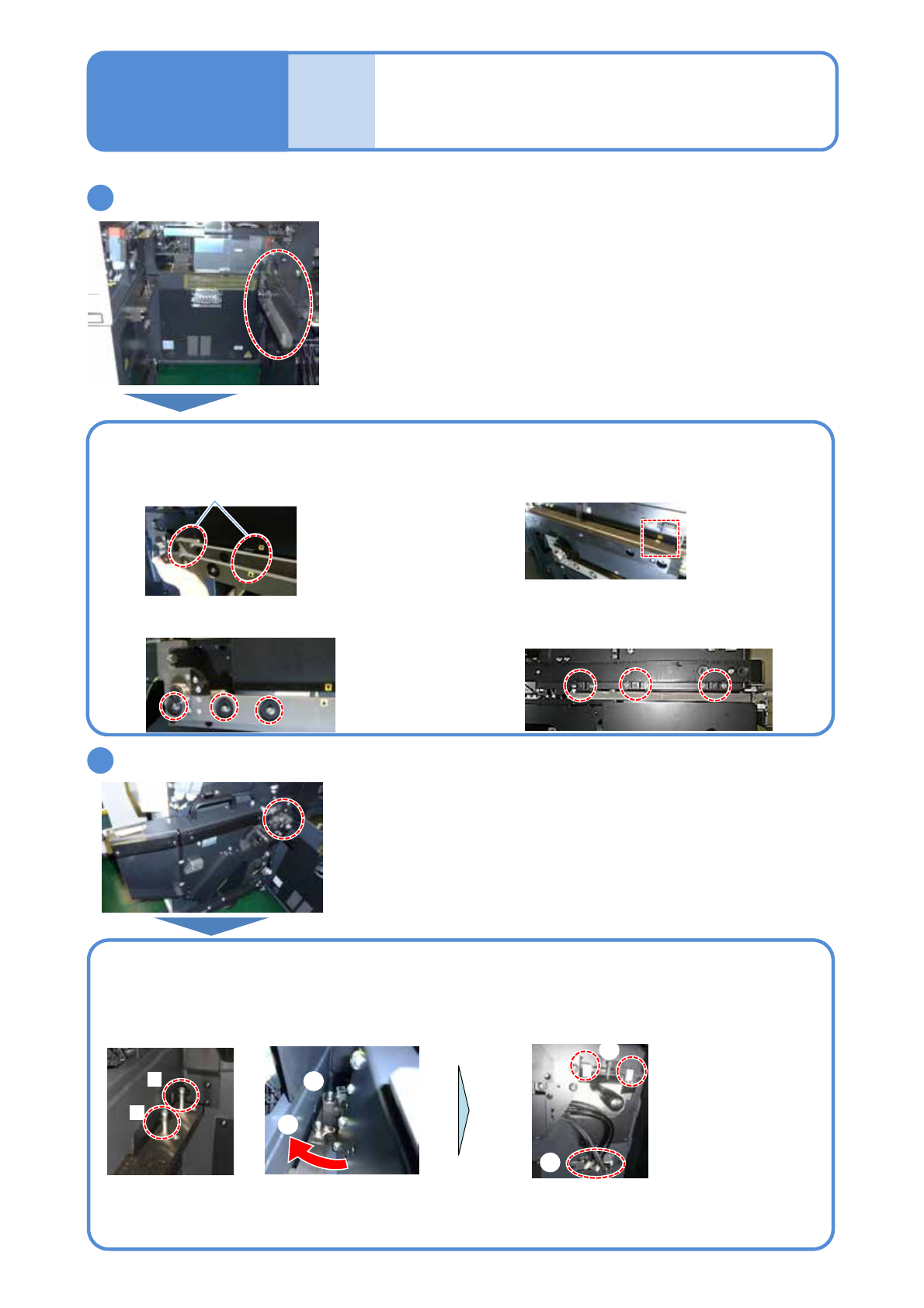

安装导向(两种)
安装驱动导向
B
A
①
②
①使驱动部尖端对准销A
②向右旋转驱动部后，嵌入到销B中
③
④
使用切换台车的(a)台车驱动部(→P.17-3-1)
使用切换台车的(b)驱动导向、(c)台车导向(→P.17-3-1)
请将卸下的(f)短型连接器放到切换台车的
零件箱内保管(→P.17-3-1)
17-4-3
9
10
③拧紧螺丝(8 mm六角扳手) ●2个
④卸下右端的短型连接器后，根据连接器形
状连接电缆
(c) 台车导向
(b) 驱动导向
①对准螺钉和标签的位置
②拧紧螺丝后固定(4 mm六角扳手)
●3个
①对准标签的位置
②拧紧螺丝后固定(4 mm六角扳手)
●3个
NPM-TT2 EJM1EJ-MB-17M-00

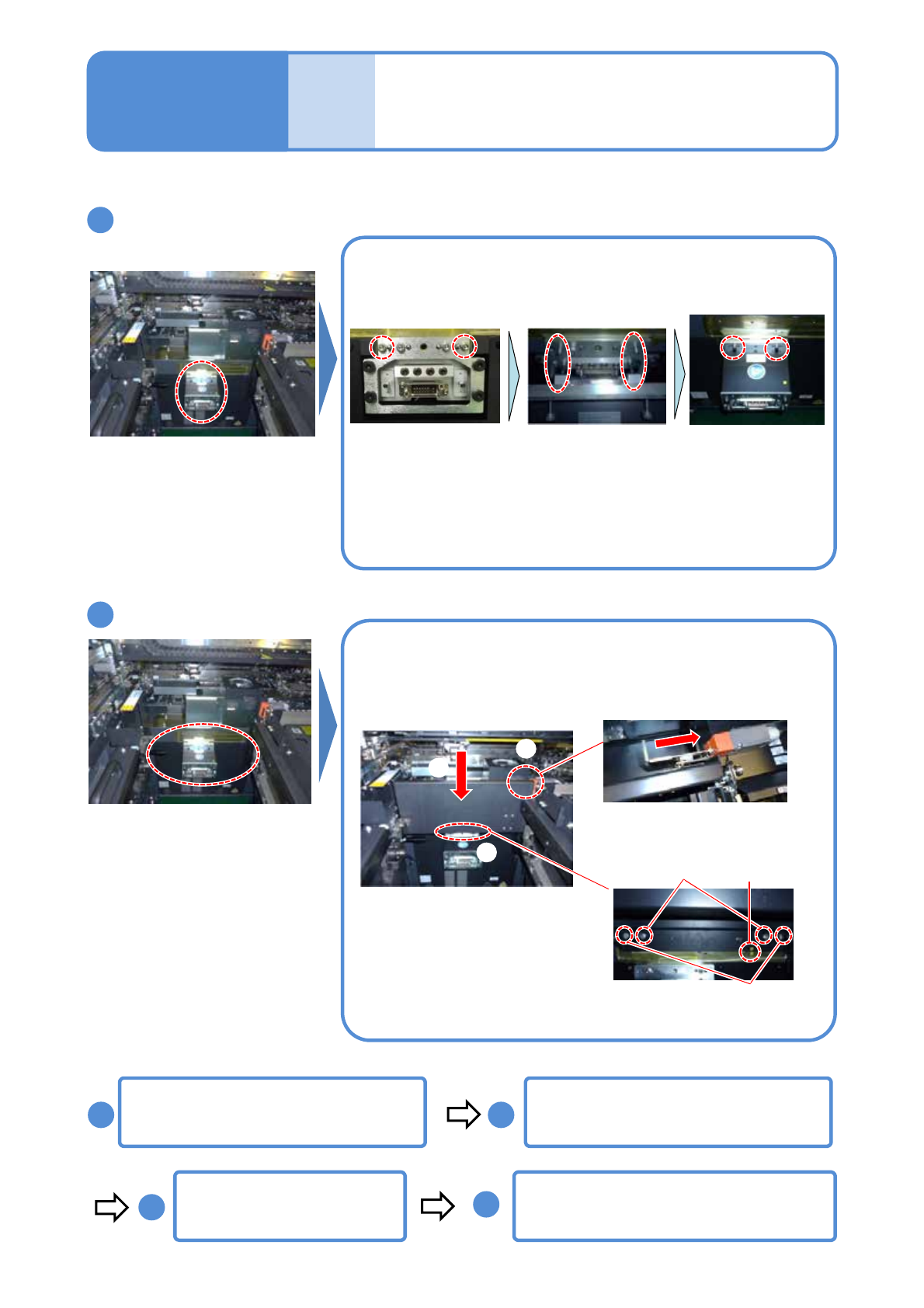

安装延长抽屉
安装安全盖
①拧松螺丝
(5 mm六角扳手)
●2个
③拧紧螺丝
(5 mm六角
扳手) ●2
个
①从上方插进安全盖
③将安全盖的零部件插入
安全开关内
①
②
③
②对准销和标签的位置后，拧紧螺
丝
(5 mm六角扳手) ●2个
②调整延长抽屉的位
置，并用销对准
安装供料器工作台盖
(→P.17-2-3)
关闭盖
电源ON (→P.17-2-1)
安装17连交换台车后，完成切换
使用切换台车的(e)延长抽屉(→P.17-3-1)
使用切换台车的(d)安全盖(→P.17-3-1)
请将卸下的(f)螺丝放到切换台车的零件箱内保管(→P.17-3-1)
17-4-4
13
11
12
14
15
16
销
螺丝
标签
从单托盘供料器
切换到17连交换台车 4
维修保养篇
17-4
NPM-TT2 EJM1EJ-MB-17M-00

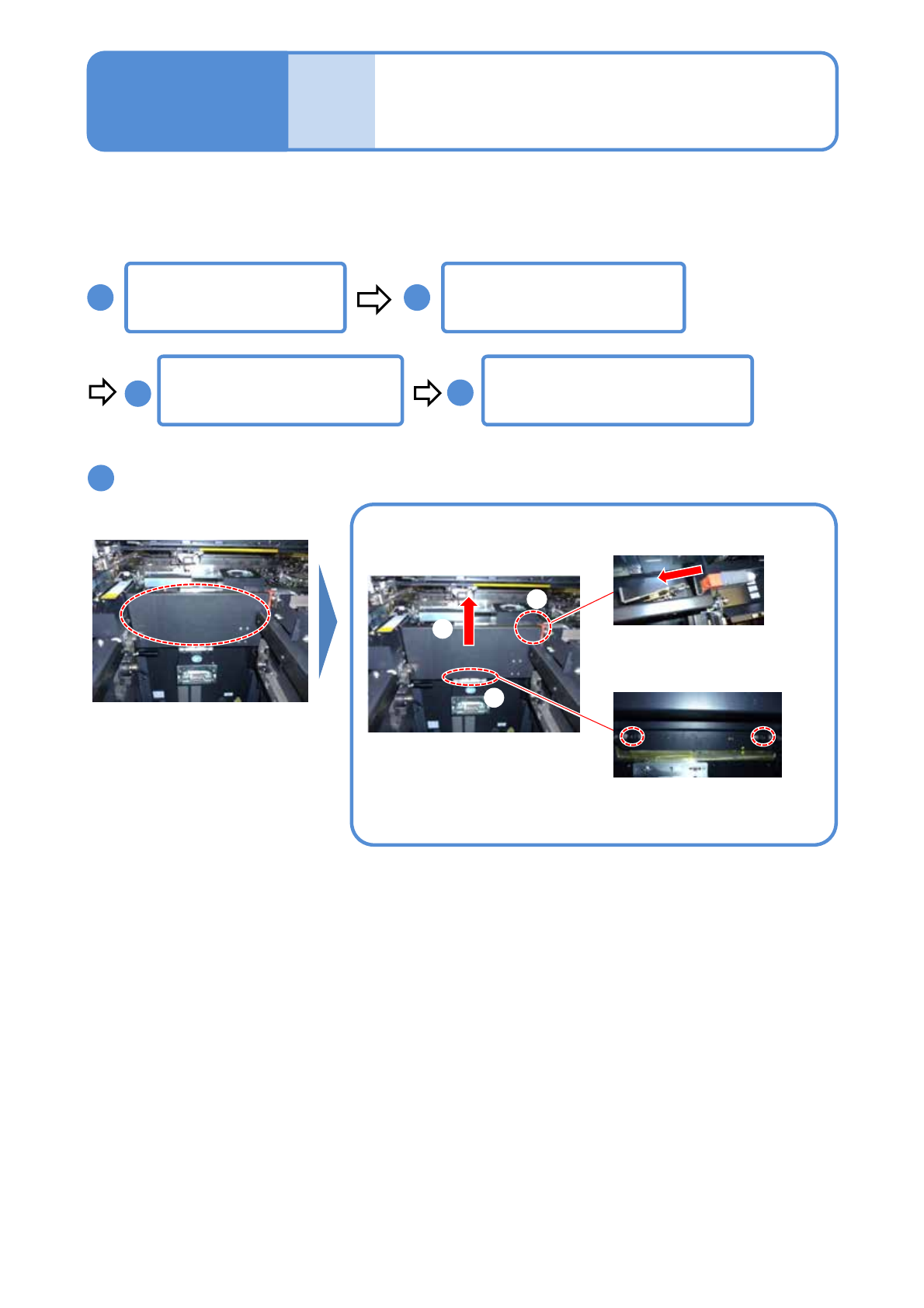

从17连交换台车切换到
单托盘供料器 1
在这里，对从17连交换台车更换到托盘供料器的更换步骤进行说明。
维修保养篇
17-5
电源OFF (→P.17-2-1)
卸下交换台车
将X轴推到内部
(→P.17-2-2)
卸下供料器工作台盖
(→P.17-2-3)
卸下安全盖
③向上抽出安全盖
①解除安全开关
①
②
③
②拧松螺丝(5 mm六角扳手)
●2个
请将卸下的(d)安全盖放到切换台车内 保管(→P.17-3-1)
17-5-1
1 2
3
4
5
