NPM- TT2 EJM1EC-MB-06M-00 6-17 -1 1 对导轨区块加油 ●从润滑油注入口对导轨区块添加润滑油。 (2 处 ) ( 使用润滑油枪。各压出１次 : 约 0.9 cm 3 ) ●使用润滑油 :LCG100 使用工具 : 润滑油枪 所需 时间 :3 分钟 13 站供给单元 润滑油注入口 润滑油注入口 导轨区块 切割单元的加油 维修保养篇 6-17 每 5 6 0 小 时 保 养 定 期 检 查
NPM-TT2 EJM1EC-MB-06M-00

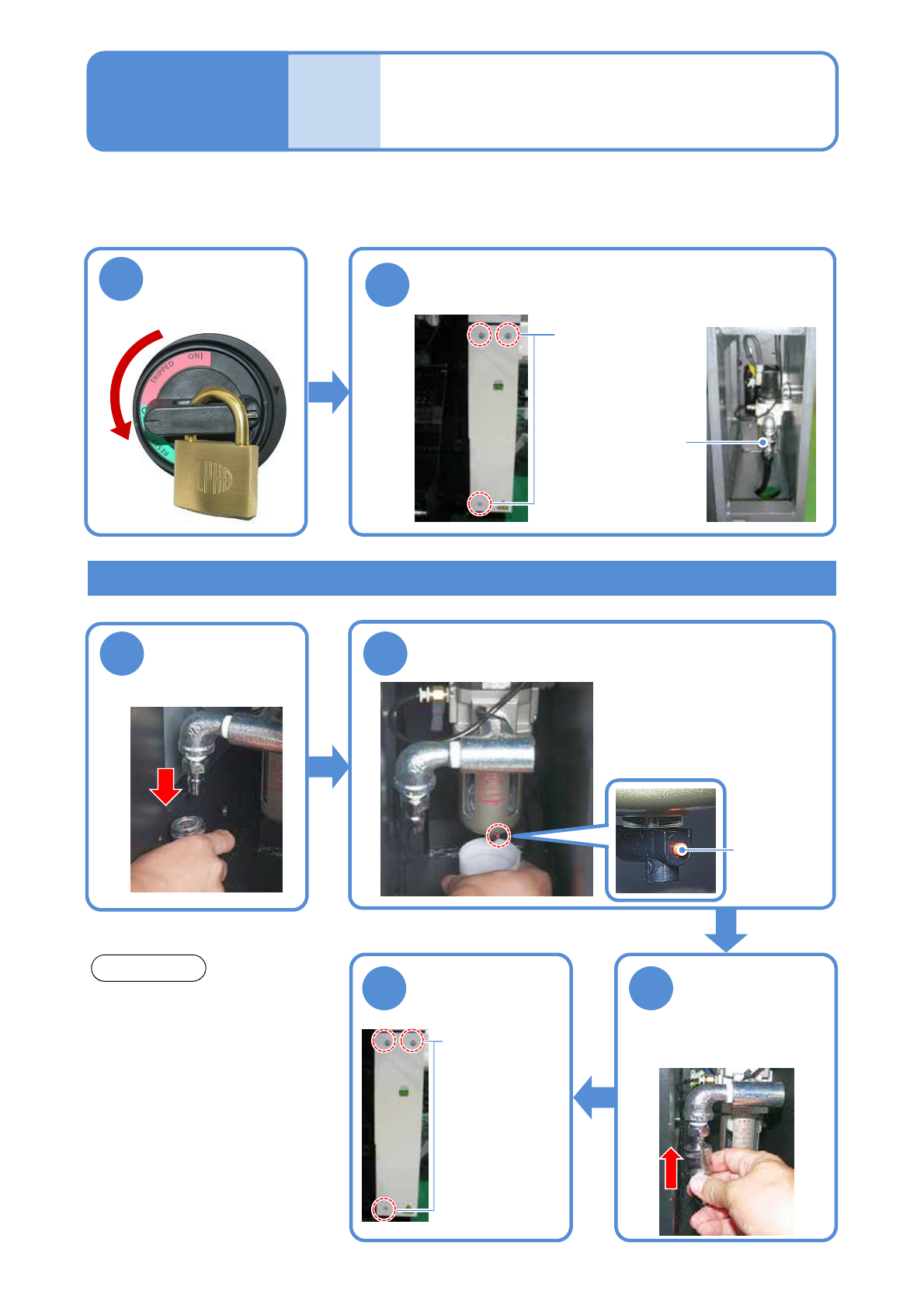

气体容器的检查
(调节器单元)
对调节器单元的气体容器的检查方法进行说明。
使用工具:棉纱布、六角扳手(2.5 mm) 所需时间:5分钟
2
卸下后侧右下的安全盖，
检查气体容器内是否积水
●在本公司指定的环境条件下，气
体容器内不会积水。
注意
气体容器内积水时
3 4
卸下气体管
排出气体容器内的水分
①把接水容器(客户准备)放置在
气体容器下。
②按下气体容器阀门的按钮，进
行排水。
5
安装气体管
●用棉纱布等擦去多余的水
滴。
6
关闭后侧右下的
安全盖
气体容器
6-16
●如果在指定以外的条件下使用，
请进行定期检查，如果积水，请
进行排水作业。
拧松螺栓
(使用六角扳手)
●3个
拧紧螺栓
(使用六角扳手)
●3个
维修保养篇
6-16
容器阀门的
按钮
4
1
主电源开关置于
OFF，上锁
OFF
NPM-TT2 EJM1EC-MB-06M-00
6-17-1
1

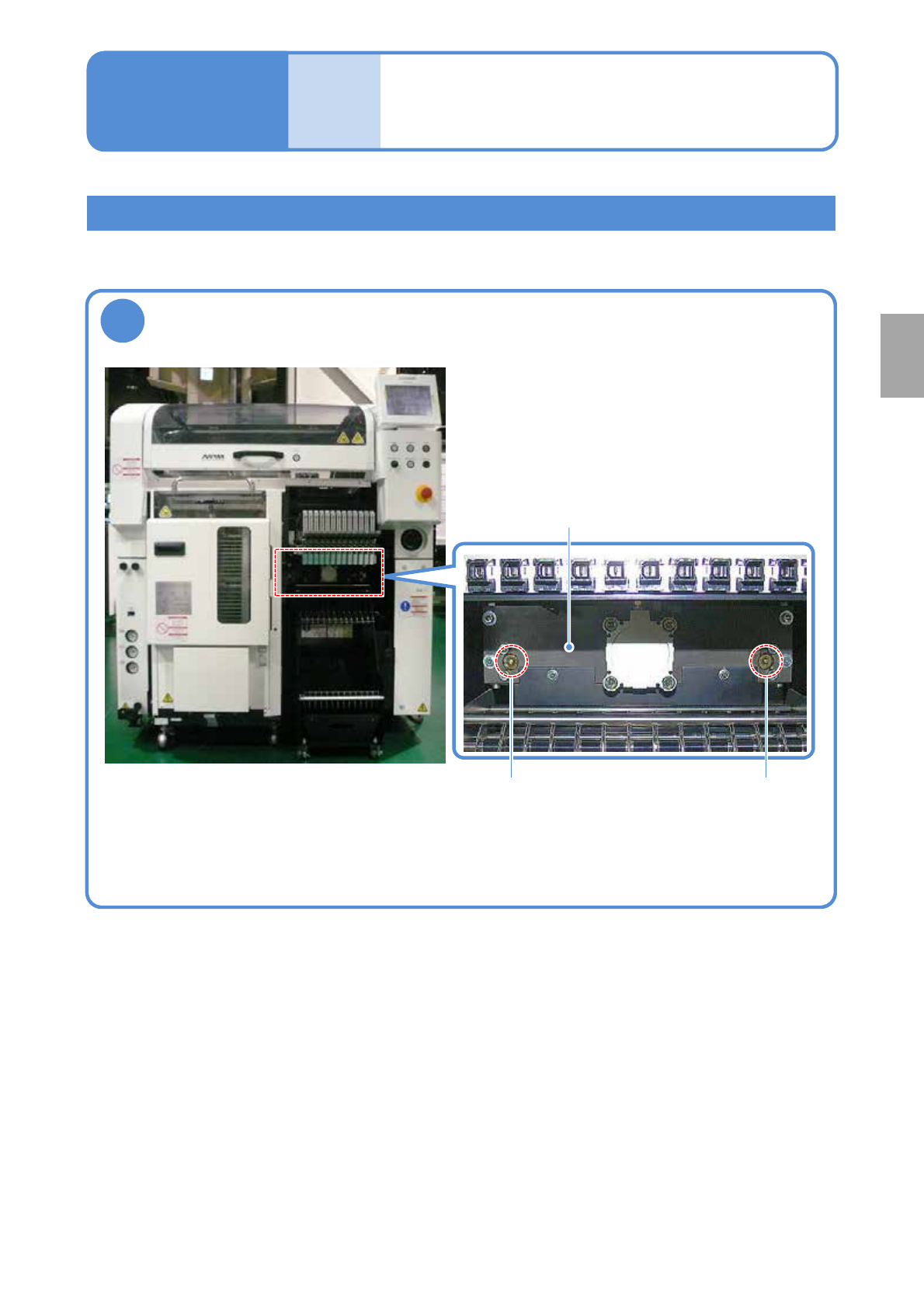

对导轨区块加油
●从润滑油注入口对导轨区块添加润滑油。 (2处)
(使用润滑油枪。各压出１次:约0.9 cm
3
)
●使用润滑油:LCG100
使用工具:润滑油枪 所需时间:3分钟
13站供给单元
润滑油注入口
润滑油注入口
导轨区块
切割单元的加油
维修保养篇
6-17
每
5
6
0
小
时
保
养
定
期
检
查
NPM-TT2 EJM1EC-MB-06M-00
6-18-1

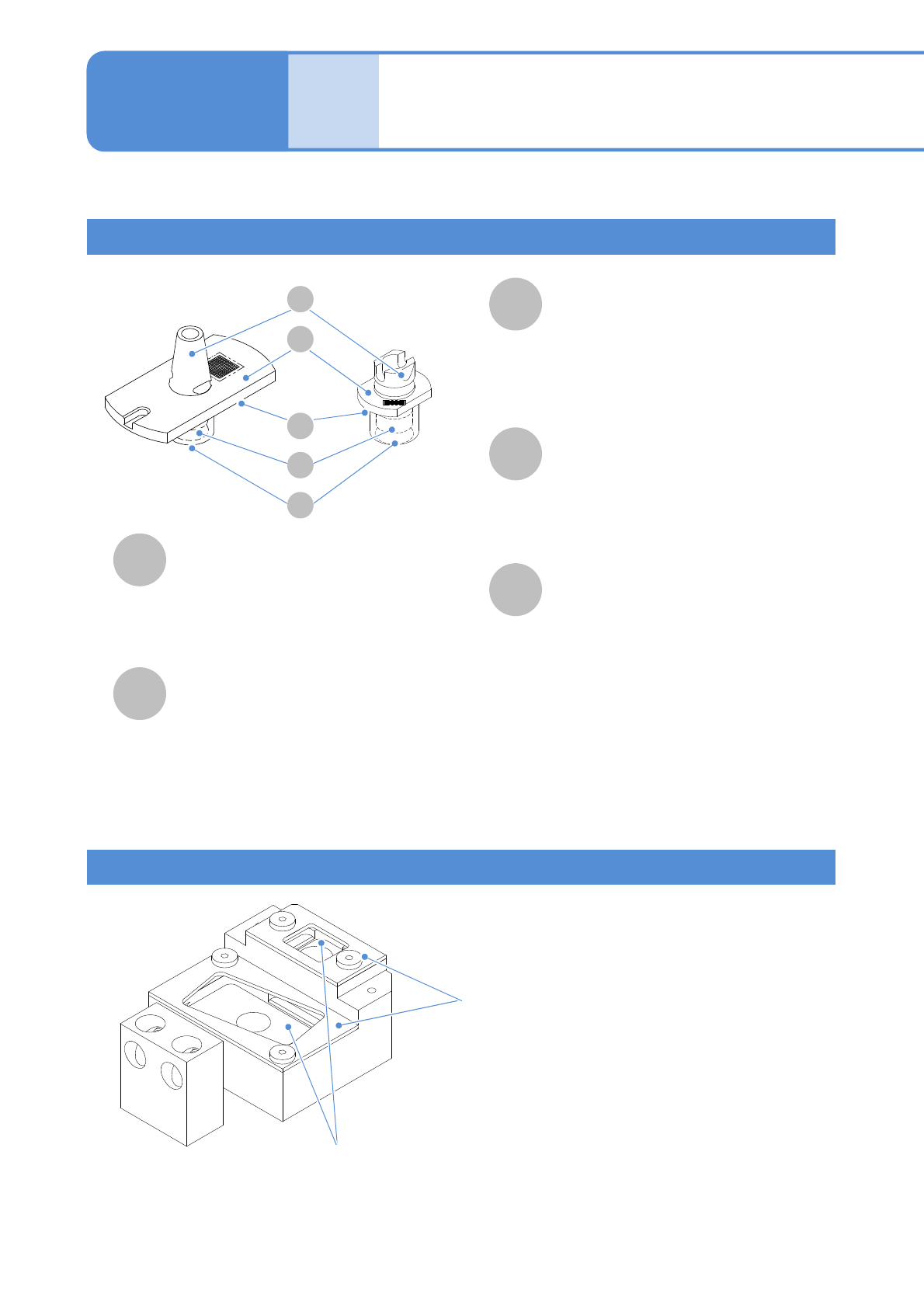

支撑销用吸嘴(选购件)和吸嘴交换器
(选购件)的清扫 1
维修保养篇
6-18
支撑销用吸嘴各部位的名称和作用
支撑销用吸嘴交换器
对支撑销用吸嘴和吸嘴交换器的清扫方法进行说明。
A
B
D
E
C
E
吸嘴锥形面
是被贴装头的吸嘴座夹住的部分。
(锥形面、卡槽内如果有灰尘是造成空气
泄漏、不易夹住的原因)
吸嘴尖端部(吸嘴部)
是与支撑销的凸缘部直接吸着部分。
(吸着孔内如果有灰尘，是造成吸着错误
的原因)
●为了是支撑销稳定进行吸着，附有吸
着垫圈。
吸嘴内部
(吸嘴内部如果有灰尘，支撑销的吸着、
配置、真空压的各种检测功能将无法正
常进行)
吸嘴凸缘上面
吸嘴的种类和制造序号No.的信息通过
2D代码显示。通过贴装头照相机识别2D
代码部。
(这部分如果有灰尘或损伤，是造成识别
错误的原因)
这是存储支撑销用吸嘴的单元。机种切换时自动更
换支撑销之际，贴装头可以自动更换吸嘴。
A
D
B
C
吸嘴交换器上盖
●手动放置或取出吸嘴时，逆时针方向旋转，使吸
嘴凸缘不碰到上盖的孔的位置后，往上方向取出。
吸嘴交换器上面
(吸嘴交换器上面如果有灰尘，是造成吸嘴反
射板也会有灰尘、识别错误的原因)
清扫方法与元件吸着用吸嘴相同。
(→P.6-4)
(没有必要使用超声波洗净装置)
吸嘴反射面
与元件贴装头用不同，与凸缘部相同材料。
反射来自多功能识别照相机的LED照明光
并对吸嘴是否正确安装进行确认。
(如果有灰尘，是造成识别错误的原因)
