●用手转动皮带，如果有损伤、灰尘、磨损、起毛就进行更换。
●各轨道上2条。(参照下图)
检查皮带
皮带
可动侧
固定侧
可动侧
固定侧
轨道1侧
轨道2侧
滚轮
4
每
5
6
0
小
时
保
养
定
期
检
查
NPM-TT2 EJM1EC-MB-06M-00
基板传送带部皮带张力的检查
6-5-5
●事先在频率测量器(皮带厂家等提供的声波张力计等)输入以下数值。用手指弹各跨距的中央部位(下图P部)，
使用频率测量器测定固有振动数。
■输入值
●调整并固定张力滑轮，使测量值达到规格值。
实装部 待机部
轨道1 515 ～ 565 Hz 430 ～ 470 Hz
轨道2 515 ～ 565 Hz 430 ～ 470 Hz
皮带单位重量
0.7 g/m
皮带宽度
4.5 mm
跨距长度 参照下图
■规格值
基板/延长传送带(选购件)
的检查 3
维修保养篇
6-5

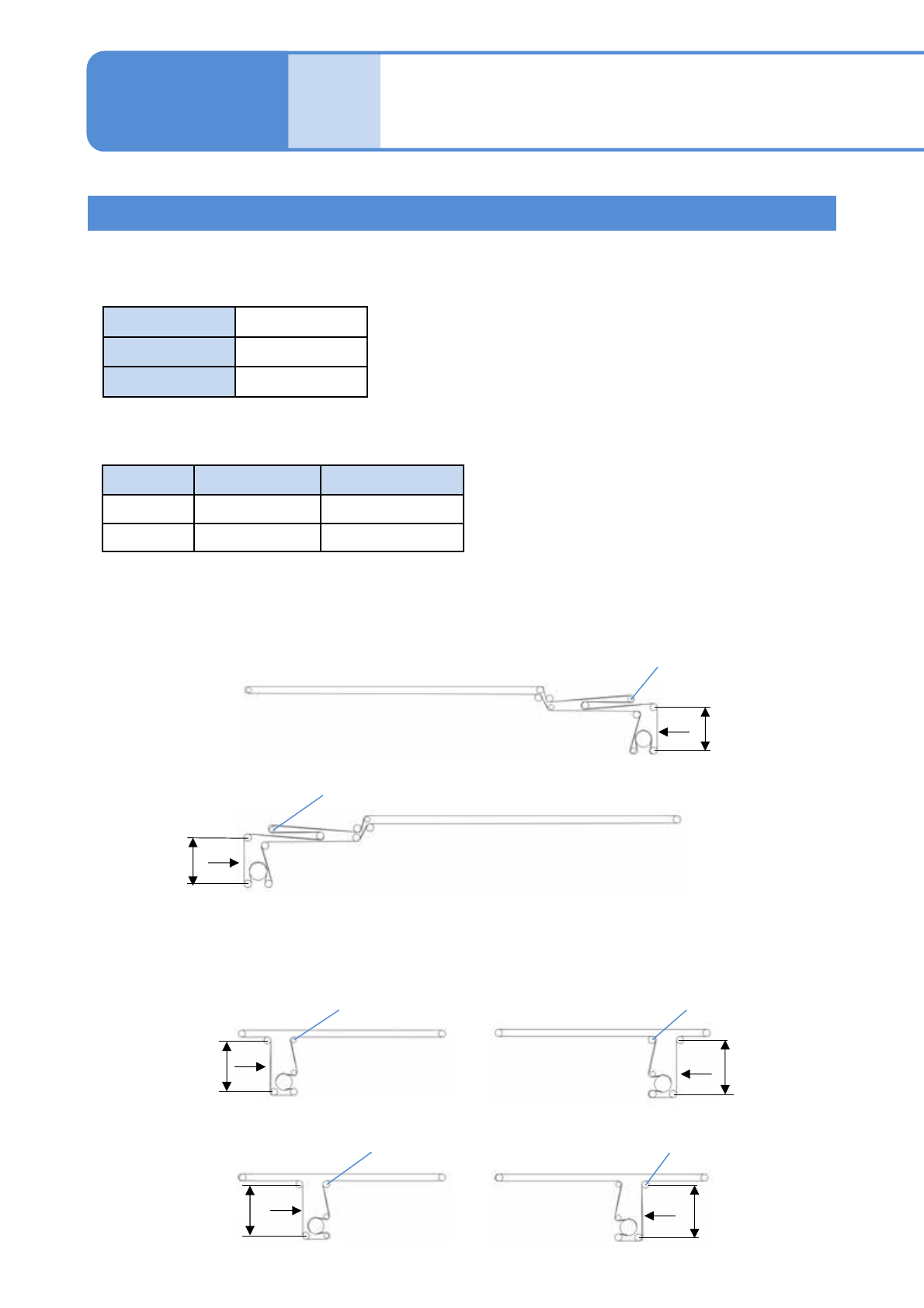

●实装部(固定轨道/可动轨道) : 各轨道上2条
轨道1侧
轨道2侧
●待机部(各轨道上游/下游共通): 各轨道上4条
张力滑轮
张力滑轮
张力滑轮
张力滑轮 张力滑轮
张力滑轮
78 mm
P
78 mm
P
94 mm
P
94 mm
P
94 mm
P
94 mm
P
轨道1侧
轨道2侧
NPM-TT2 EJM1EC-MB-06M-00
延长传送带部皮带张力的检查
6-5-6
●事先在频率测量器(皮带厂家等提供的声波张力计等)输入以下数值。用手指弹各跨距的中央部位(下图P部)，
使用频率测量器测定固有振动数。
■输入值
●调整并固定张力滑轮，使测量值达到规格值。
皮带单位重量
0.7 g/m
皮带宽度
4.5 mm
跨距长度 参照下图
■规格值
●待机部(各轨道上游/下游共通): 各轨道2条
轨道1侧
轨道2侧
待机部
轨道1 430 ～ 470 Hz
轨道2 430 ～ 470 Hz
张力滑轮
张力滑轮
每
5
6
0
小
时
保
养
定
期
检
查
94 mm
P
94 mm
P
