NPM- TT2 EJM1EC-MB-04M-00 使用工具 : 不要 所 需时间 :1 分钟 (1 个部位 ) ●请清扫 13 站供给单元、交换台车 ( 选购件 ) 的空编带箱。 ●生产过程中在排出箱装满之前请清 扫元件排出箱。 拉出空编带箱 工作 结束前 维修保养篇 4-2-2 ●前后摇动编带箱数次，编带屑平整 ，这样就容易拉出来。 废弃空编带 把空编带箱放回原处 空编带箱的清扫 (13 站供给单元、 交换台车 ( 选购件 ) ) …
NPM-TT2 EJM1EC-MB-04M-00
维修保养篇
4-2-1

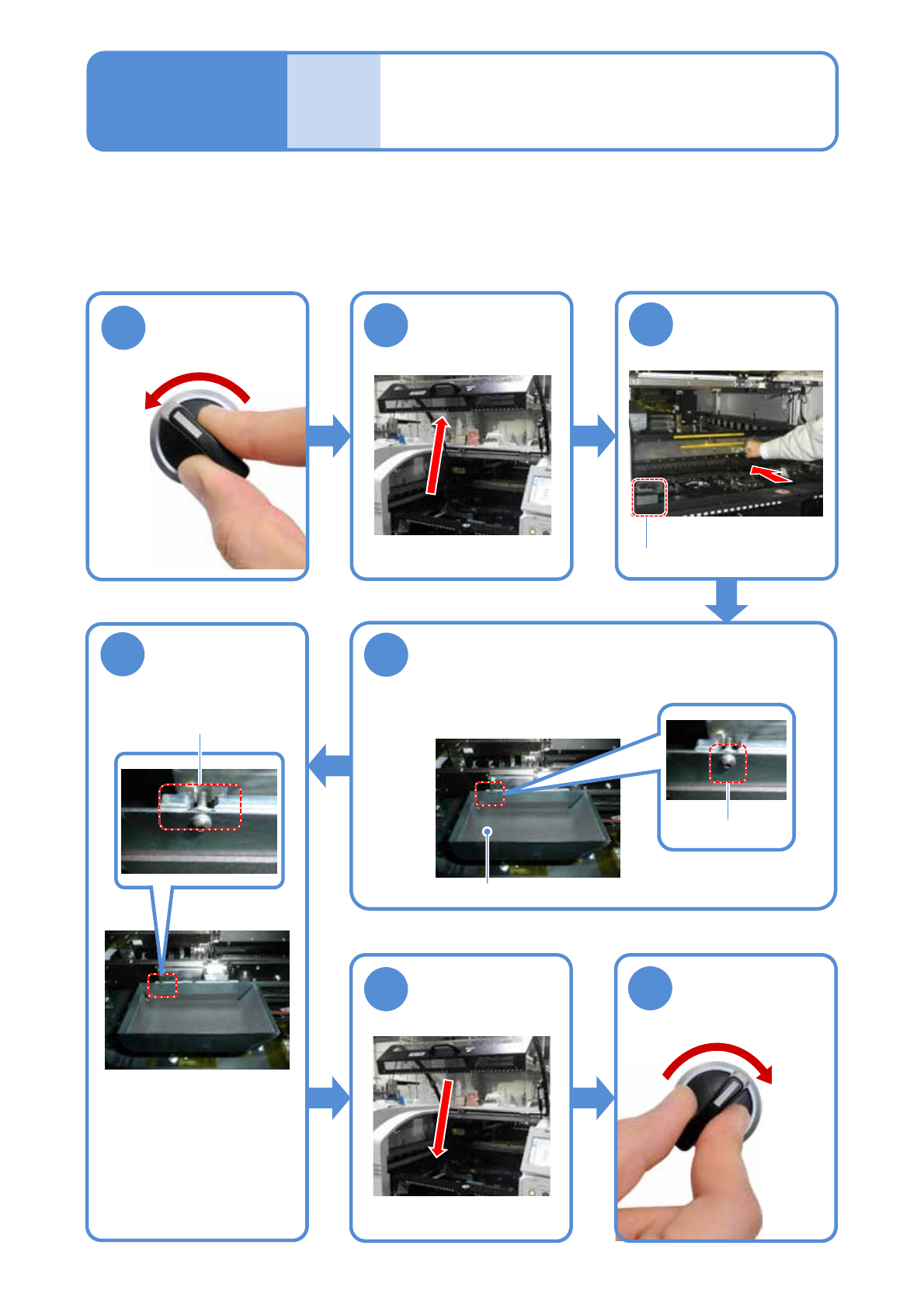

元件排出箱的清扫
4
工作
结束前
使用工具:不要 所需时间:3 分钟(前侧和后侧的合计时间)
●请清扫元件排出箱。
●在工作结束前请清扫元件排出箱。
●生产过程中在排出箱装满之前请清扫元件排出箱。
废弃元件排出箱的元件
把元件排出箱放回
原处
●确认元件排出箱是否正确设
置。
(如果没有正确设置，画面
会显示错误提示，设备不能
启动。
)
5
OFF
SERVO
1
2
3
SERVO
ON
6
7
对准槽部进行设置。
4-2-1
元件排出箱
从下方往上取出元件排出箱。
对元件排出箱的清扫进行说明。
元件排出箱
螺丝
把X轴往内推
NPM-TT2 EJM1EC-MB-04M-00
使用工具:不要 所需时间:1分钟(1个部位)
●请清扫13站供给单元、交换台车(选购件)的空编带箱。
●生产过程中在排出箱装满之前请清扫元件排出箱。
拉出空编带箱
工作
结束前
维修保养篇
4-2-2
●前后摇动编带箱数次，编带屑平整，这样就容易拉出来。
废弃空编带
把空编带箱放回原处

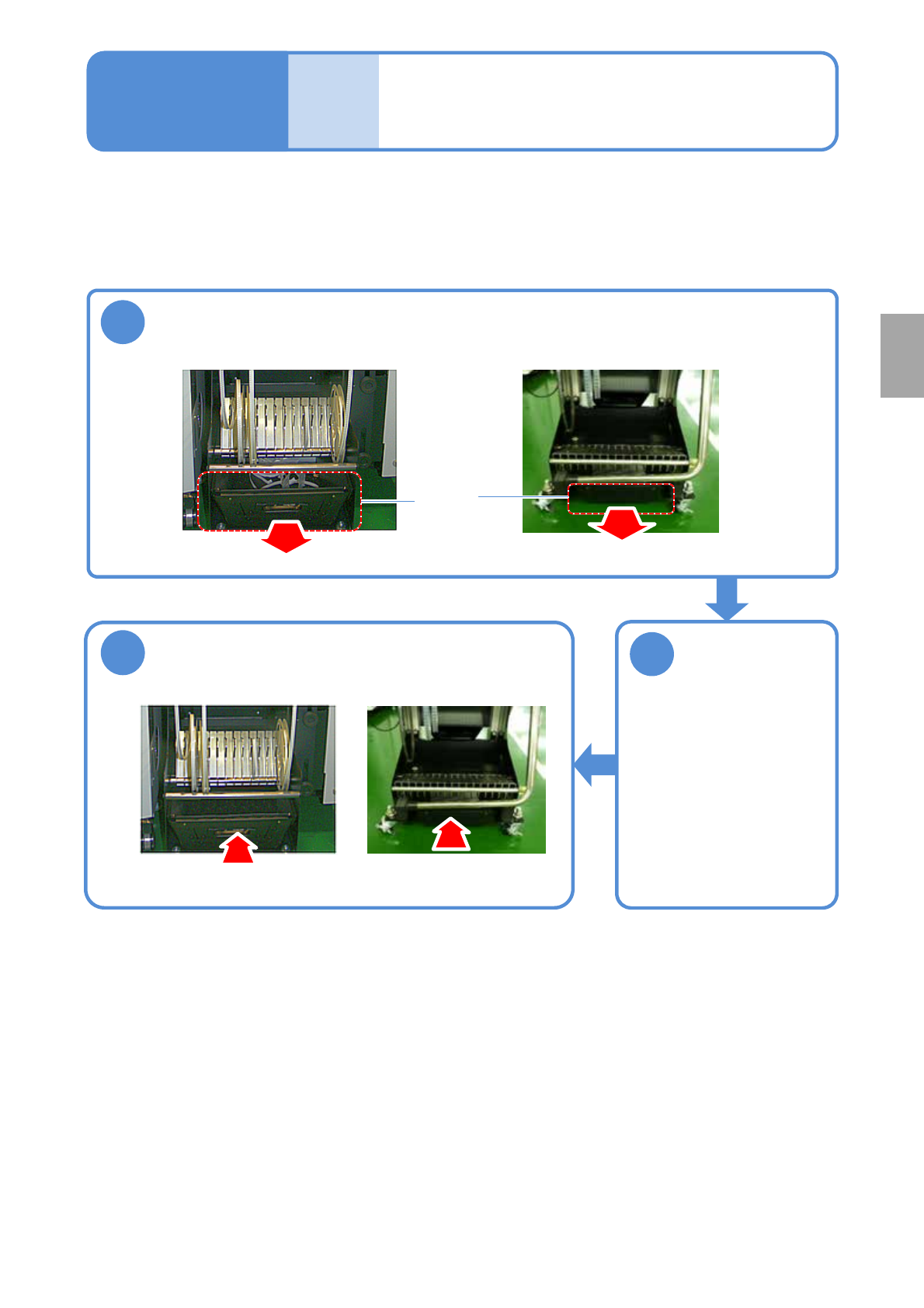

空编带箱的清扫
(13站供给单元、交换台车(选购件))
2
1
空编带箱
■13站供给单元
■13站供给单元
4-2-2
对空编带箱的清扫进行说明。
■交换台车
3
■交换台车
每
24
小
时
保
养
定
期
检
查
NPM-TT2 EJM1EC-MB-04M-00
工作
结束前
维修保养篇
4-2-3

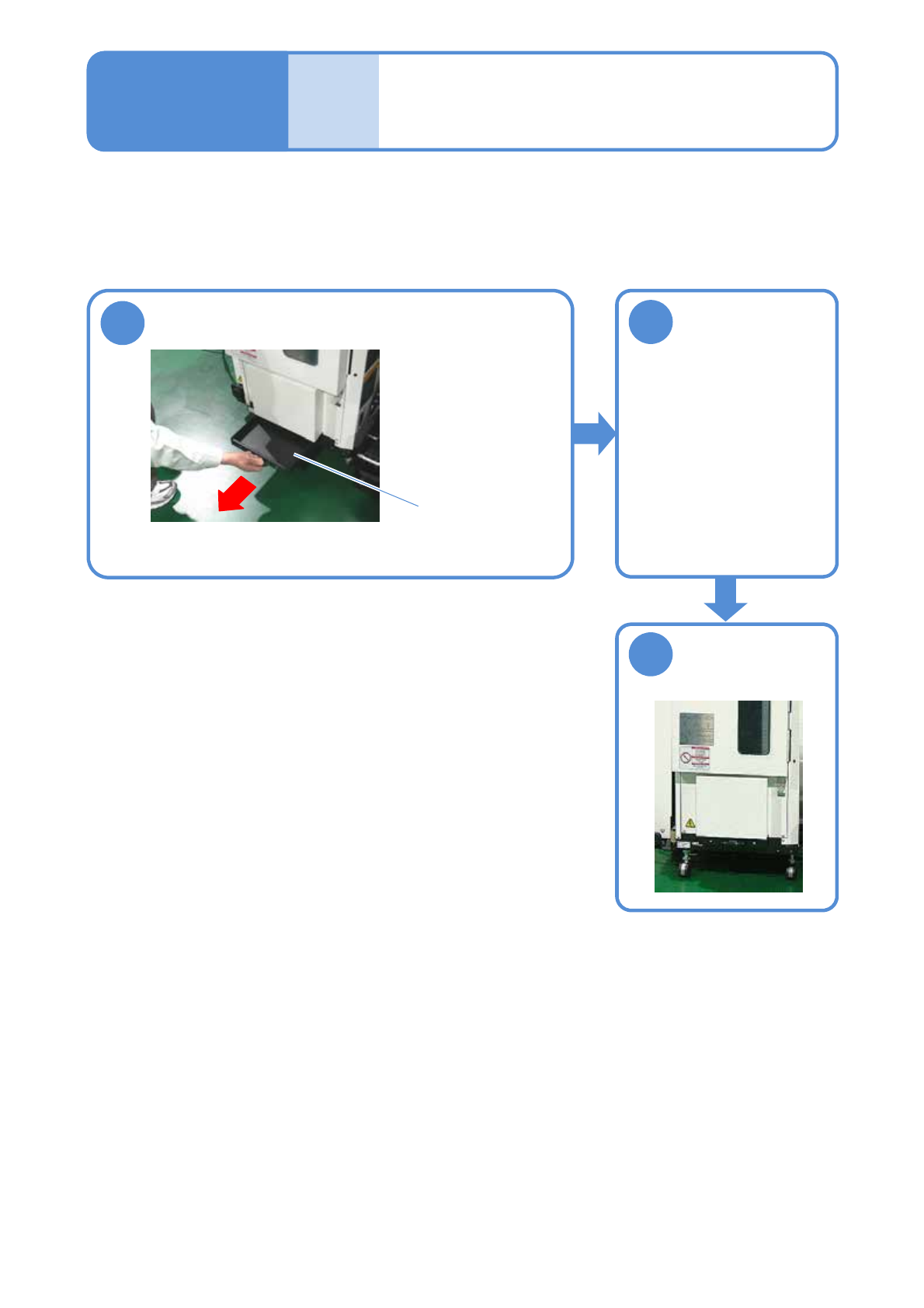

废屑箱的清扫
(托盘供料器(选购件))
使用工具:不要 所需时间:1 分钟
●请清扫废屑箱。
●生产过程中在废屑箱装满之前请清扫废屑箱。
4-2-3
对废屑箱的清扫进行说明。
拉出废屑箱
废弃废屑
把废屑箱放回原处
2
1
3
废屑箱
●前后摇动废屑箱数次，废屑平整，这样就容易拉出来。
