NPM-TT2 EJM1EC-SF-01N-02 安全管理 连接时的停止规格 1-3-2 -1 主电源开关 紧急停止开关 STOP 开关 安全盖 料架开口部传感器 1-3-2 内部开口部传感器 延长传送带 延长传送带 NPM-TT2 C NPM-TT2 B 外部开口部 传感器 NPM-TT2 A 1 2 3 4 外部开口部 传感器 ■连接 3 台时 单式托盘供料器
NPM-TT2 EJM1EC-SF-01N-02

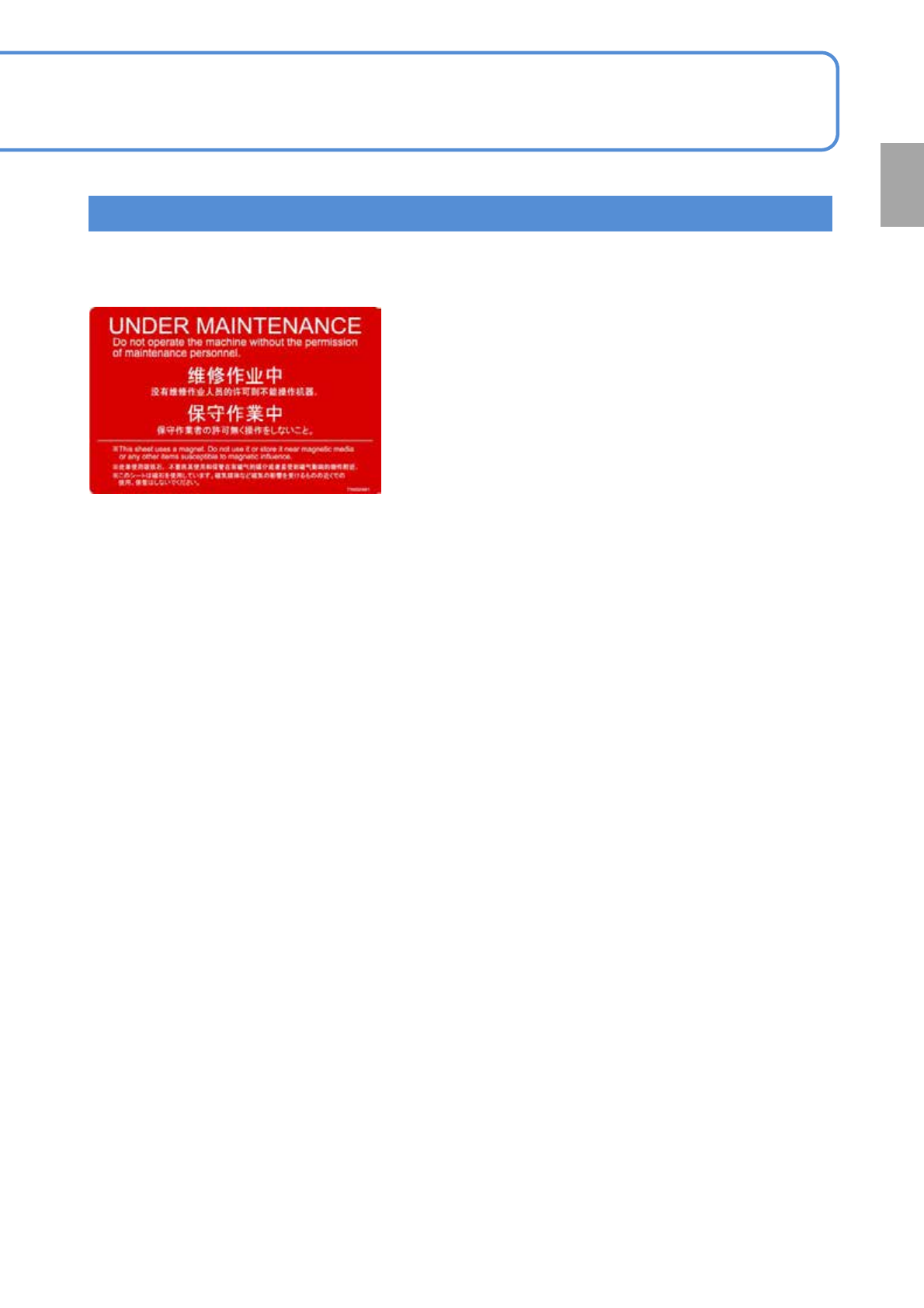

维修作业中的警示牌(维修保养作业时)
维修保养作业前，请把同捆的维修作业中的警示牌(下图) 粘贴在操作屏附近容易看到的地方，
以便确保安全。特别是2个人以上作业时，除了需要使用此维修作业中的警示牌，还必须互相告知对方后再进
行作业。
●此维修作业中的警示牌使用磁铁。
请勿在易受磁气媒介等磁性影响的附近
进行使用和保管。
1-3-1-2
确
认
NPM-TT2 EJM1EC-SF-01N-02
安全管理
连接时的停止规格
1-3-2-1
主电源开关
紧急停止开关
STOP开关
安全盖
料架开口部传感器
1-3-2
内部开口部传感器
延长传送带
延长传送带
NPM-TT2
C
NPM-TT2
B
外部开口部
传感器
NPM-TT2
A
1 23 4
外部开口部
传感器
■连接3台时
单式托盘供料器
NPM-TT2 EJM1EC-SF-01N-02
1-3-2-2
AB C
○ 紧急停止开关处于ON时
×
*1)
○ 主电源开关处于OFF时○
×
内部开口部传感器 (左侧) 处于ON时○
○ 内部开口部传感器 (右侧) 处于ON时
×
○ 打开安全盖时 ○
○ 料架开口部传感器处于ON时○
○ STOP开关处于ON时○
×
*1)
单式托盘供料器未设置时 ×
*1)
×
*1)
供料器工作台盖打开时
*3)
×
*1)
○
卸下整体交换台车时
*3)
○
延长传送带
AB C
延长传送带
外部开口部传感器 处于
ON时
×○ ○
外部开口部传感器 处于
OFF时
外部开口部传感器 处于
OFF时
○○ ×
外部开口部传感器 处于
ON时
连接3台时，B的安全装置启动，A和C的状态如下所示。
延长传送带(选购件)的外部开口部传感器 处于ON时，A、B、C的状态如下所示。
○：可动作 X：不能动作
3 4
1
2
3 4
43
○：可动作 X：不能动作
*1)设备的主电源处于OFF，而紧急指停止开关处于ON，或者在供料器工作台盖打开状态下启动XY单元
时，会显示电源ON处理错误。发出此错误提示时，请解除设备的紧急停止开关，或者设置单式托盘
供料器。
*2)供给部是单式托盘供料器规格时
*3)供给部是交换台车规格时
