NPM- TT2 EJM1EC-MB-11 M-01 11 - 1 -7 维修保养篇 11 - 1 贴装头和吸嘴交换器的更换 4 1 2 3 4 旧型贴装头的安装 ( 固定螺栓的拆卸 ) 在 NPM-TT2 上安装旧型贴装头时，执行“贴装头的安装 ” ( → P.11-1 -3 ) 的步骤 4 之前，需要先拆卸下不使 用的 固定螺栓，并执行固定到设备内保管 位置上的作业。在下边对这 项作业的内容加以说明。 使用工具 : 六角扳手 (5m…
NPM-TT2 EJM1EC-MB-11M-01
11-1-6
更
换
关于旧型的贴装头
旧型贴装头通过3处的螺栓进行固定。(目前的贴装头通过4处的螺栓固定。)
关于目前的贴装头与旧型贴装头的不同之处，请参照下述记载。
另外，在NPM-TT2上安装旧型贴装头时，需要取下不使用的固定螺栓。详细内容，请参照一下页的记载。
■目前贴装头时
■旧型贴装头时
从贴装头安装面看起时，
螺丝孔位于左下方
从贴装头安装面看起时，
左下方或者不存在孔，或
者为圆孔
螺丝孔
不存在孔
圆孔
NPM-TT2 EJM1EC-MB-11M-01
11-1-7
维修保养篇
11-1
贴装头和吸嘴交换器的更换 4
1
2
3 4

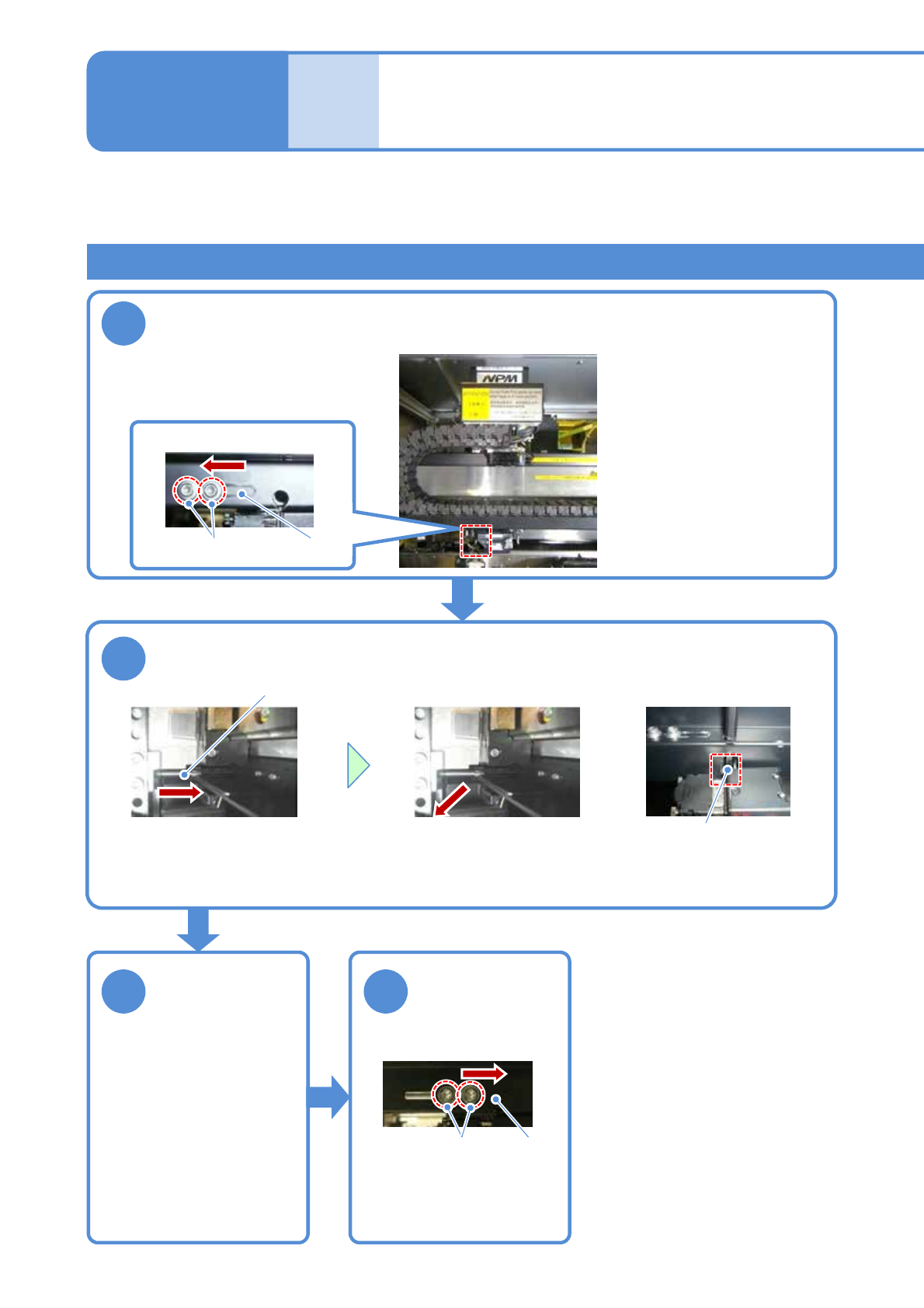

旧型贴装头的安装(固定螺栓的拆卸)
在NPM-TT2上安装旧型贴装头时，执行“贴装头的安装” (→P.11-1-3)的步骤4之前，需要先拆卸下不使用的
固定螺栓，并执行固定到设备内保管位置上的作业。在下边对这项作业的内容加以说明。
使用工具: 六角扳手(5mm、2.5mm) 所要时间:3分钟
打开挡板，将贴装头移动到可看见螺栓的位置
(对准贴装头与线性相机的中心)
贴装头左下部
挡板
拆卸下固定螺栓
●使用六角扳手，在拧转螺
栓的同时向前拉。
固定螺栓
●从托板的槽部分拆卸下螺
栓。
X轴下面
托板的槽
关闭挡板
挡板
拧紧螺栓
拧松螺栓
保管好卸下的固
定螺栓
NPM-TT2 EJM1EC-MB-11M-01
11-1-8
更
换
■拆卸下旧型的贴装头后安装当前贴装头时
●需要把保管的固定螺栓恢复到原来位置。拆卸下旧型贴装头后，请按照上一页的拆卸固定螺栓的作业，以
相反的步骤将固定螺栓恢复到原来位置。
