NPM- TT2 EJM1EC-MB-14 M-00 14-9 -7 17 连交换台车和单式托盘供料 器的切换方法 4 ①把单式托盘供料器切换为 17 连交换台车 3 22 把安全盖的金具插入安全开关 23 安装供料器工作台 盖 ●螺丝 :M4 2 个 19 卸下短型连接器，安装台车驱动部的配线、配管 短型连接器 请把卸下的短型连接器收纳在切换台车内 ( → P.14-9-1) 24 25 ON 解锁 金具 安装交换台车 ( → P.3…
NPM-TT2 EJM1EC-MB-14M-00
14-9-6
顺序
19
18
B
把驱动部的先端压在销A，往
右旋转，把槽对准销B，拧紧
螺丝
A
●螺丝:M10 2个
15
拧紧传感器支架的
螺丝
14
拧松把手，从
“CHANGE”移动到
“CART”，进行固
定
把手
传感器支架
设
置
13
请把螺丝完全拧松。
安装台车驱动部
拧松螺丝，向下拉手柄，把传感器支架移动到下方
后，暂时拧紧螺丝
●螺丝:
M4 2个
传感器支架
传感器切换部
●螺丝:M4 2个
手柄
NPM-TT2 EJM1EC-MB-14M-00
14-9-7
17连交换台车和单式托盘供料
器的切换方法 4
①把单式托盘供料器切换为17连交换台车 3
22
把安全盖的金具插入安全开关
23
安装供料器工作台
盖
●螺丝:M4
2个
19
卸下短型连接器，安装台车驱动部的配线、配管
短型连接器
请把卸下的短型连接器收纳在切换台车内 (→P.14-9-1)
24
25
ON
解锁
金具
安装交换台车
(→P.3-2)
26
电缆、配管
维修保养篇
14-9

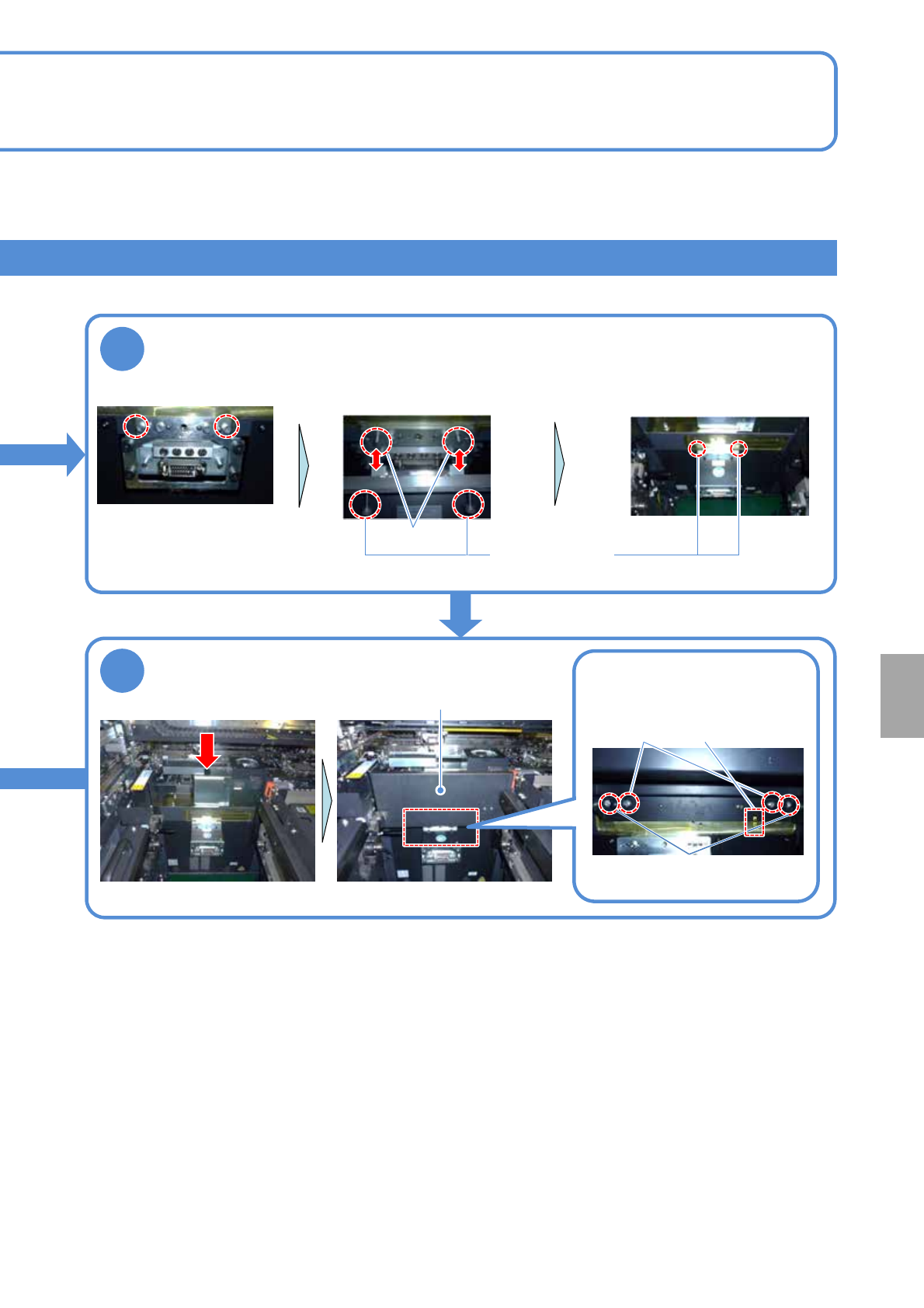

NPM-TT2 EJM1EC-MB-14M-00
14-9-8
20
安装延长抽屉
●螺丝:M6 2个
把连接器的销插入延长抽屉的孔，
定位
销
卸下螺丝
21
从上方插入安全盖进行安装
●螺丝:M6 2个
销
卸下的螺丝请收纳在切换台
车内(→P.14-9-1)
拧紧螺丝
●螺丝:M6 2个
安全盖
设
置
对准销和标签的位置后
紧固螺丝
标签
