NPM- TT2 EJM1EC-MB-13 M-00 精度验证 概要 1 13-15-1 -1 维修保养篇 13-15-1 关于精度验证 在这里，对进行精度验证时需要注意 的内容加以说明。 ■ MCDA T A 的种类 偏移量反映 MCDATA * 在数据名称中包含“ Ost ”的数据 前后贴装头单独进行贴装，并对贴装 位置进行测量。在需要将通 过测量 结果所得的每个角度的偏移量作为前侧贴装头用 / 后侧贴装头用而个别反 映时，使用这个…
NPM-TT2 EJM1EC-MB-13M-00
13-14-4
17
19
20
22
21
23
23
18

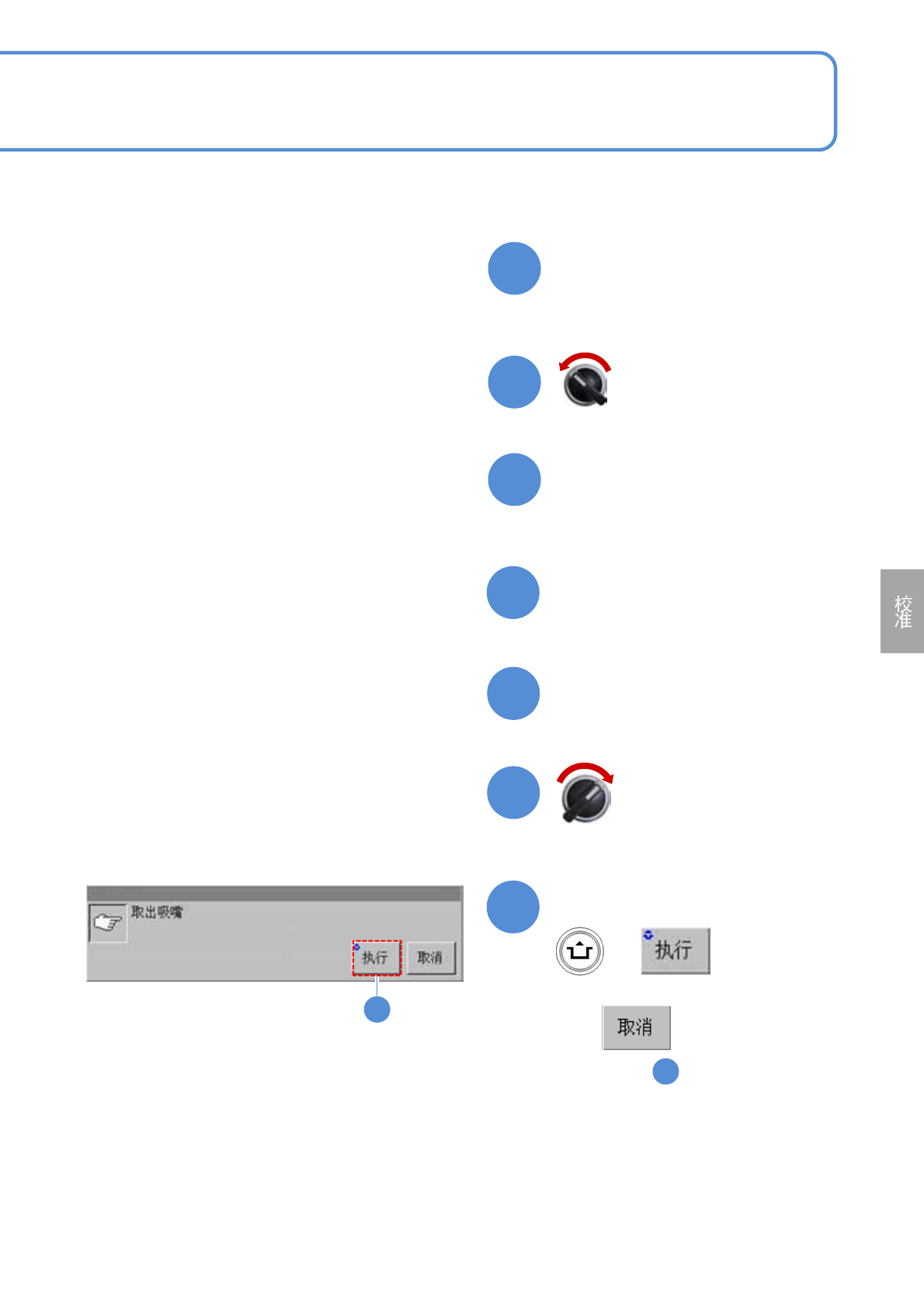

打开安全盖
关闭安全盖
伺服开关置于OFF
伺服开关置于ON
取下吸嘴
准备卸下吸嘴
■取消时
(仍然是 的画面)
11
确认提示
+
NPM-TT2 EJM1EC-MB-13M-00

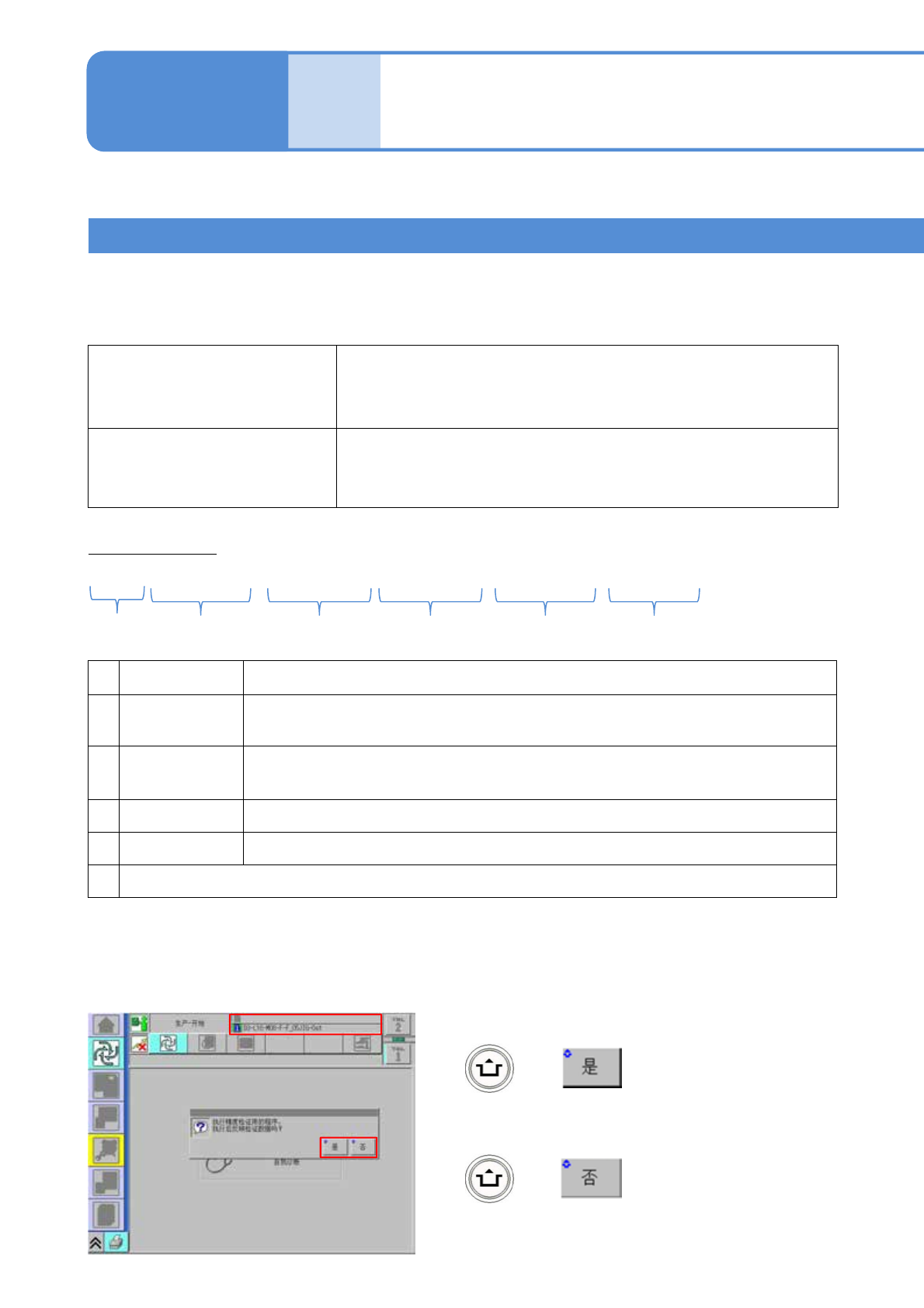

精度验证
概要 1
13-15-1-1
维修保养篇
13-15-1
关于精度验证
在这里，对进行精度验证时需要注意的内容加以说明。
■MCDATA的种类
偏移量反映MCDATA
*在数据名称中包含“Ost”的数据
前后贴装头单独进行贴装，并对贴装位置进行测量。在需要将通过测量
结果所得的每个角度的偏移量作为前侧贴装头用/后侧贴装头用而个别反
映时，使用这个数据。
精度验证MCDATA
*在数据名称中包含“Ins”的数据
前后的贴装头进行接近通常动作的交替贴装，并对贴装位置进行测量时
，
使用这个数据。
MCDATA文件名称
T2 - M08 - M08 - F - F _ 05JIG - Ost ＊＊＊
①
②
③④ ⑤⑥
① 设备名称
T2 (NPM-TT2)
② 贴装头构成 M08: 8吸嘴 / M03: 3吸嘴
③ 供给部构成 F: 料架 / FT:料架+托盘料架
④元件 05JIG: 1005治具元件 / 02R:0402R / BGA: BGA治具元件
⑤模式 Ost: 偏移量反映用 /Ins:精度确认用
⑥ 使用吸嘴
■验证数据的反映
●使用‘偏移量反映MCDATA’ (-Ost)验证精度时
●使用‘精度验证MCDATA’ (-Ins)验证精度时
‘精度验证MCDATA’是用来确认精度的，因此请不要反映测量后的每个角度偏移量。
使用MCDATA进行贴装时，将在开始生产前显示下述信息。请根据使用数据的种类选择[是]/[否]。
精度验证使用专用的MCDATA(生产程序)。
用于验证贴装精度的MCDATA分为以下两种。
+
+
NPM-TT2 EJM1EC-MB-13M-00
13-15-1-2
■验证的顺序
8吸嘴
贴装头
3吸嘴
贴装头
芯片偏移量反映 ①
③
1)
芯片精度验证 ②
④
1)
微小偏移量反映 ③
―
微小精度验证 ④
―
通用偏移量反映 ⑤ ①
通用精度验证 ⑥ ②
1) 使用3吸嘴贴装头进行不足□12 mm元件的贴装时，实施这个项目
根据贴装头规格的不同，精度验证的顺序也有所不同。请根据执行验证的贴装头，按照下述顺序实施。
