NPM-TT2 EJM1EC-MB-14M-00
14-9-2
安装位置
对切换作业所使用的元件安装位置进行说明。
详细情况请参照后述的切换步骤。
设
置
(d) 安全盖
( 交换台车 )
(e) 延长抽屉
( 交换台车 )
(a) 台车驱动部
( 交换台车 )
(f) 保护套
( 交换台车 )
(b) 驱动导向
( 交换台车 )
■交换台车切换用元件 安装位置
■托盘供料器切换用元件 安装位置
(f) M6螺丝
( 托盘供料器 )
(f) 短型连接器
( 托盘供料器 )
(c) 台车导向
( 交换台车 )
NPM-TT2 EJM1EC-MB-14M-00
14-9-3
17连交换台车和单式托盘供料
器的切换方法 2
①把单式托盘供料器切换为17连交换台车 1
对17连交换台车和单式托盘供料器的切换方法进行说明。
所需时间:30分钟
使用工具：扳手 30 mm (2个)、六角扳手(3 mm, 4 mm, 5 mm, 8 mm)

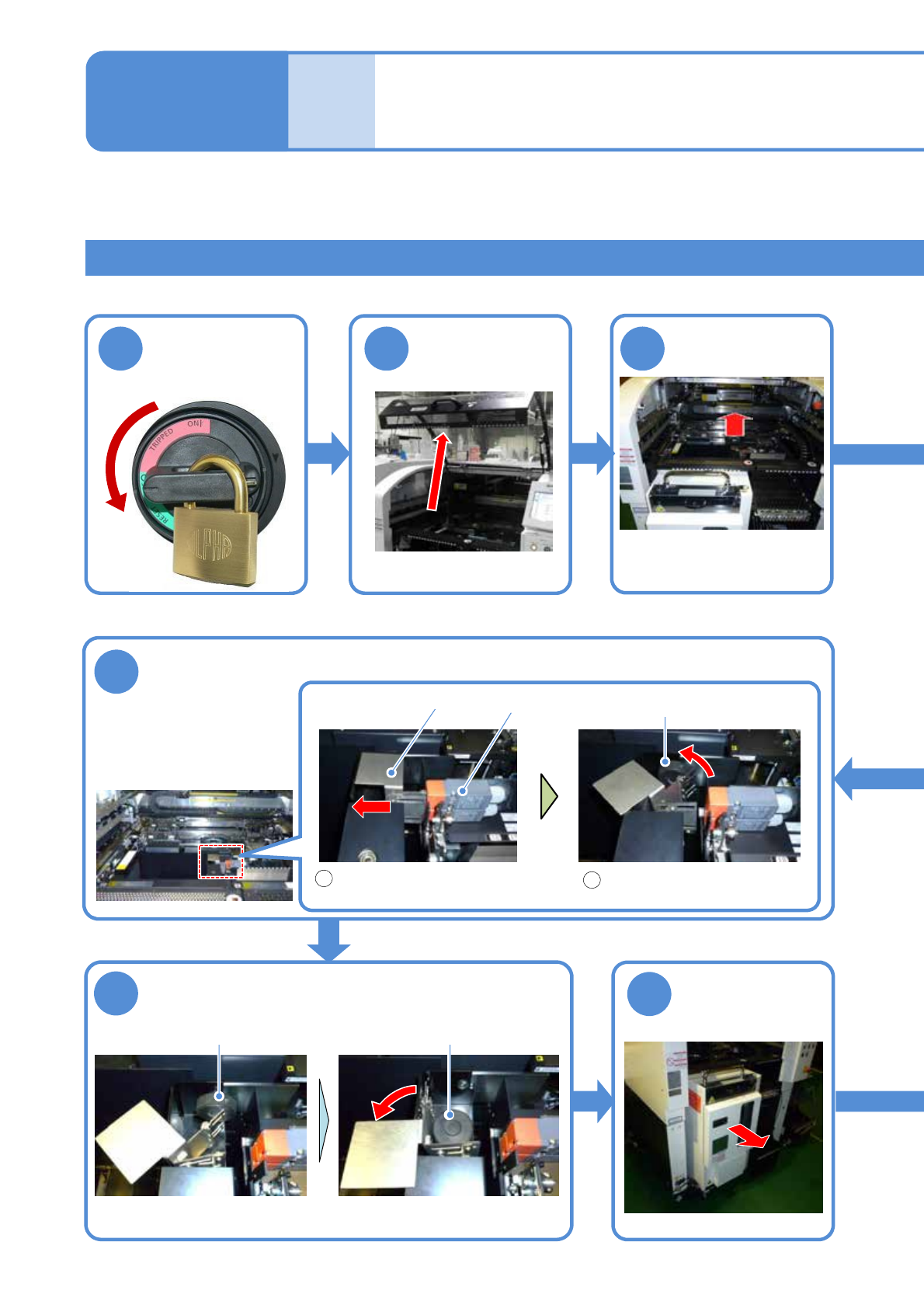

1
主电源开关置于
OFF，上锁
OFF
2 3
6

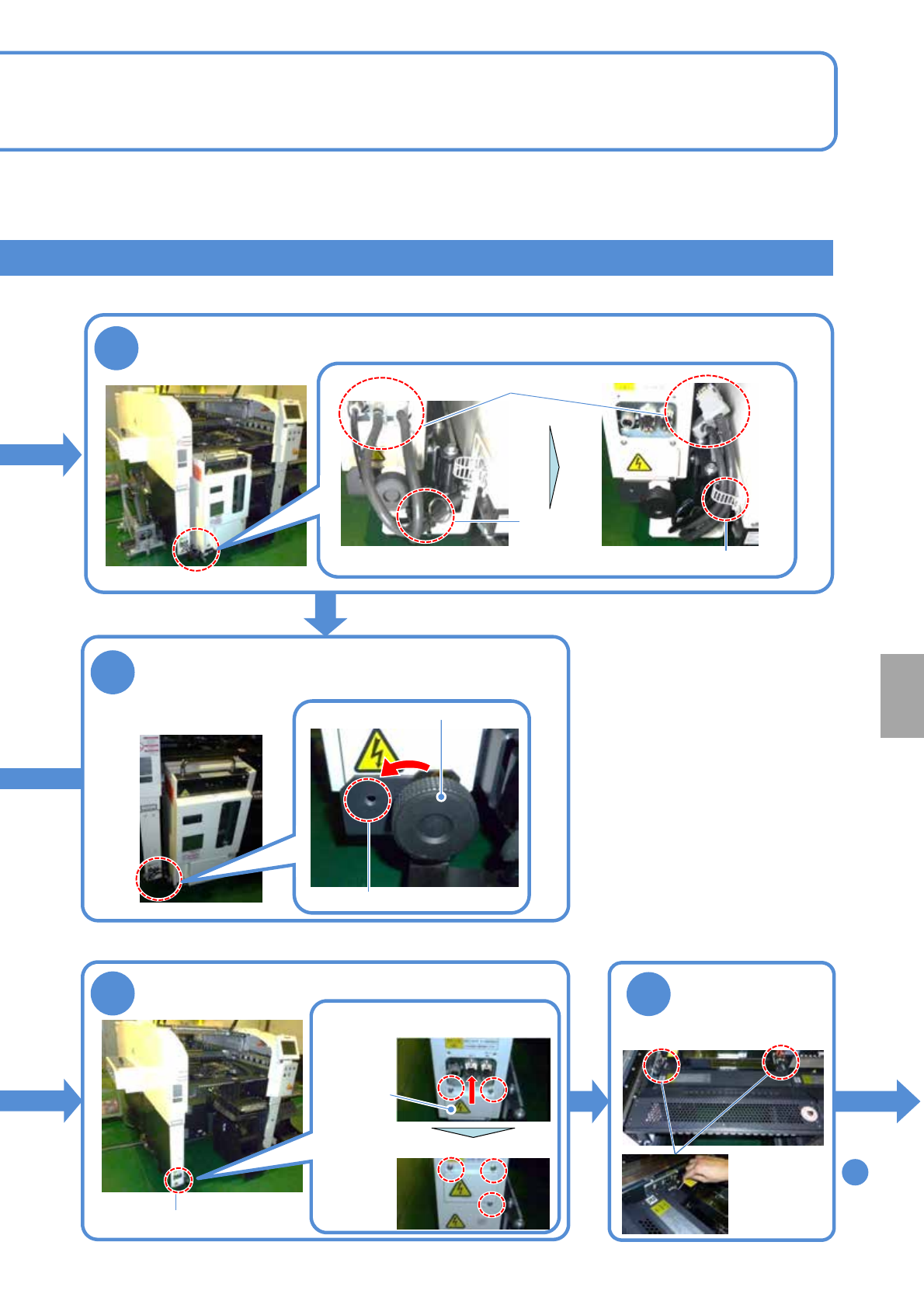

解除托盘供料器的安全开关
使解除后的手柄与连接螺丝
B接触
把安全开关的手柄往左侧滑动
1
2
安全开关
手柄
7
卸下连接螺丝B，安装在预置位置
8
卸下托盘供料器
请移动到多功能识别相机的
内部
把X轴往内按
连接螺丝B
连接螺丝B 预置位置
维修保养篇
14-9
NPM-TT2 EJM1EC-MB-14M-00
14-9-4
5
卸下连接螺丝A，安装在预置位置
9
在连接器部安装盖子
10
●螺丝:M4
2个
卸下供料器工作台
盖
预置位置
连接器部
顺序
11
4
卸下电缆、配管，用捆扎带进行固定
捆扎带
固定带
连接螺丝A
电缆、配管
●请勿解开固定带
盖子
设
置
固定盖子
●螺丝:M4
拧紧3个
拧松螺丝，把盖子往上移动
●螺丝:M4
拧松2个
