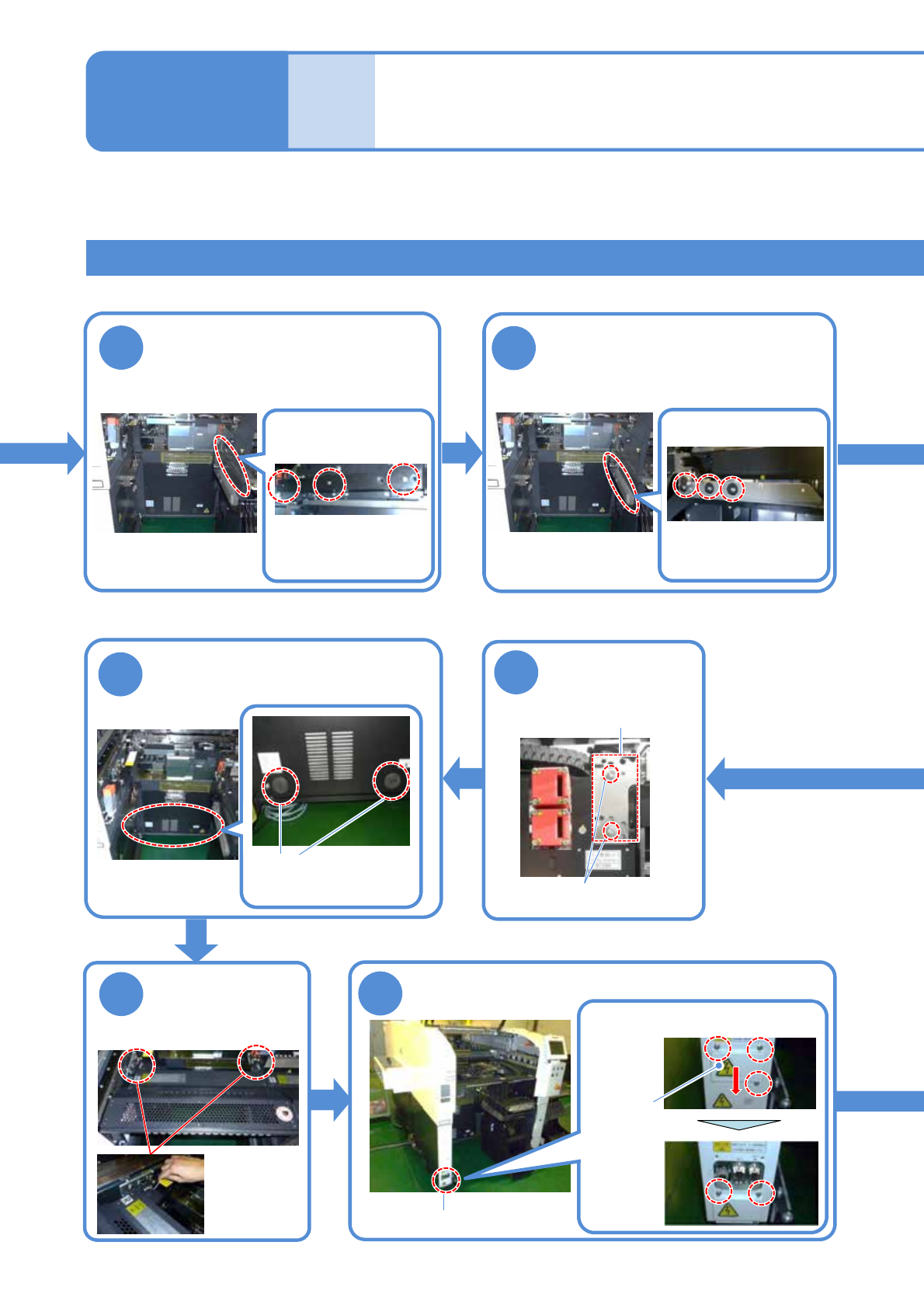

NPM-TT2 EJM1EC-MB-14M-00
14-9-11
17连交换台车和单式托盘供料
器的切换方法 6
②把17连交换台车切换为单式托盘供料器 2
11
12
卸下驱动导向
卸下台车导向
18
●螺丝:M4
2个
安装供料器工作台
盖
19
连接器部
卸下的驱动导向请收纳在切换台车内
(→P.14-9-1)
●螺丝:M5 3个
卸下的保护套请收纳在切换台车内
(→P.14-9-1)
16
拧紧传感器支架的
螺丝
拧松螺丝把盖子往下移
●螺丝:M4
拧松3个
固定盖子
●螺丝:M4
拧紧2个
盖子
维修保养篇
14-9
卸下连接器部的盖子
卸下的台车导向请收纳在切换台车内
(→P.14-9-1)
●螺丝:M5 3个
卸下保护套
托盘供料器连接部
2个
17
●螺丝:M4 2个
传感器支架

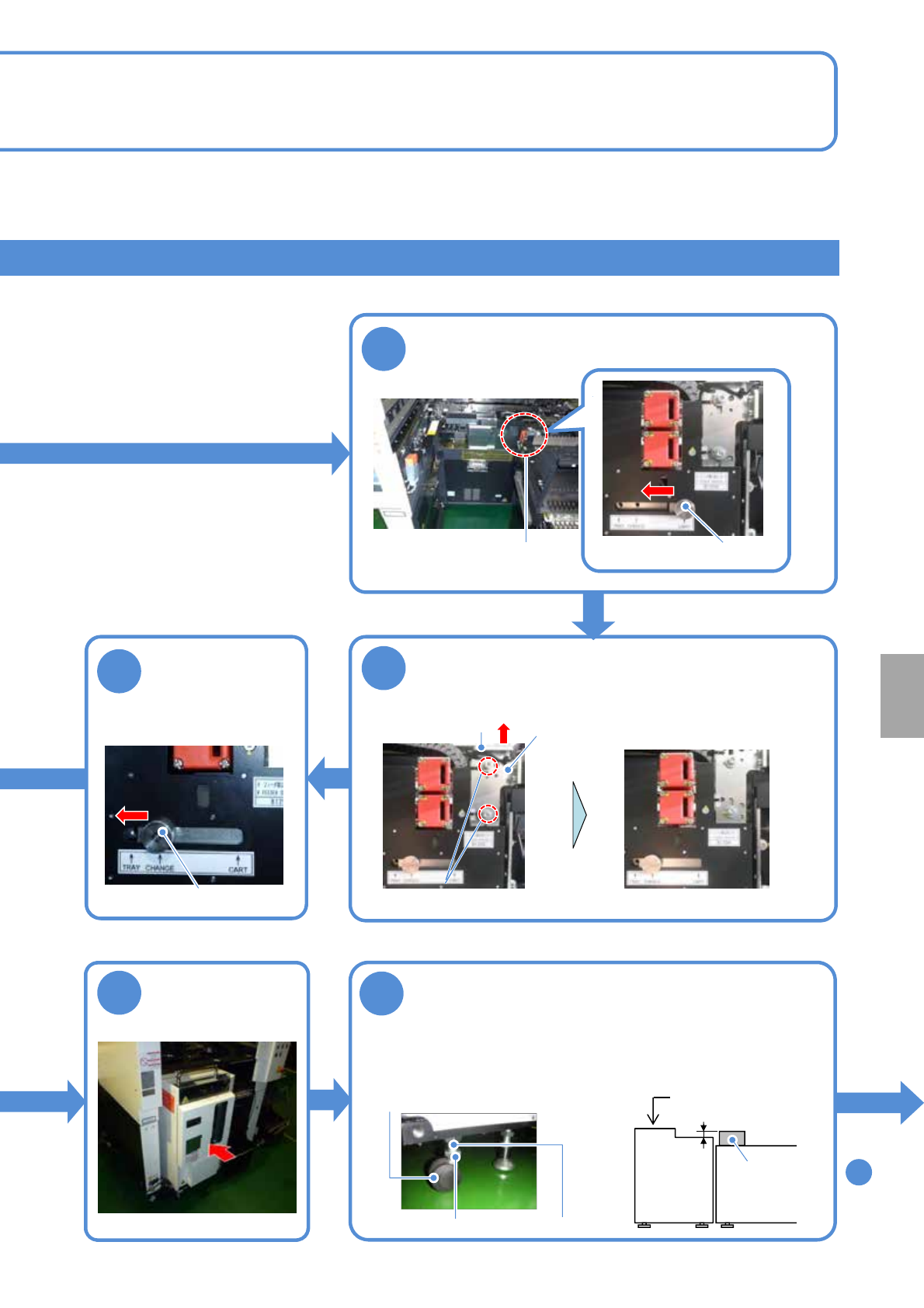

NPM-TT2 EJM1EC-MB-14M-00
14-9-12
顺序
22
13
拧松把手，从“CART”移动到“CHANGE”，进行固定
把手
14
19 2 mm
20
安装托盘供料器
21
传感器切换部
设
置
调整高度
1.拧松锁定螺母。
2.通过调整螺栓来调节高度。
3.拧紧锁定螺母。
托盘
供料器
多功能识别
照相机
●按照下图来调整高度。
调节到1个单位(0.1 mm/m)以下。
锁定螺母
调整螺栓
●轮盘:4个
水平测量器
15
拧松把手，从
“CHANGE”移动到
“TRAY”，进行固定
把手
拧松螺丝，向上拉手柄，把传感器支架移动到上方
后，暂时拧紧螺丝
手柄
传感器切换部
传感器支架
●螺丝:M4 2个 请完全拧松螺丝。

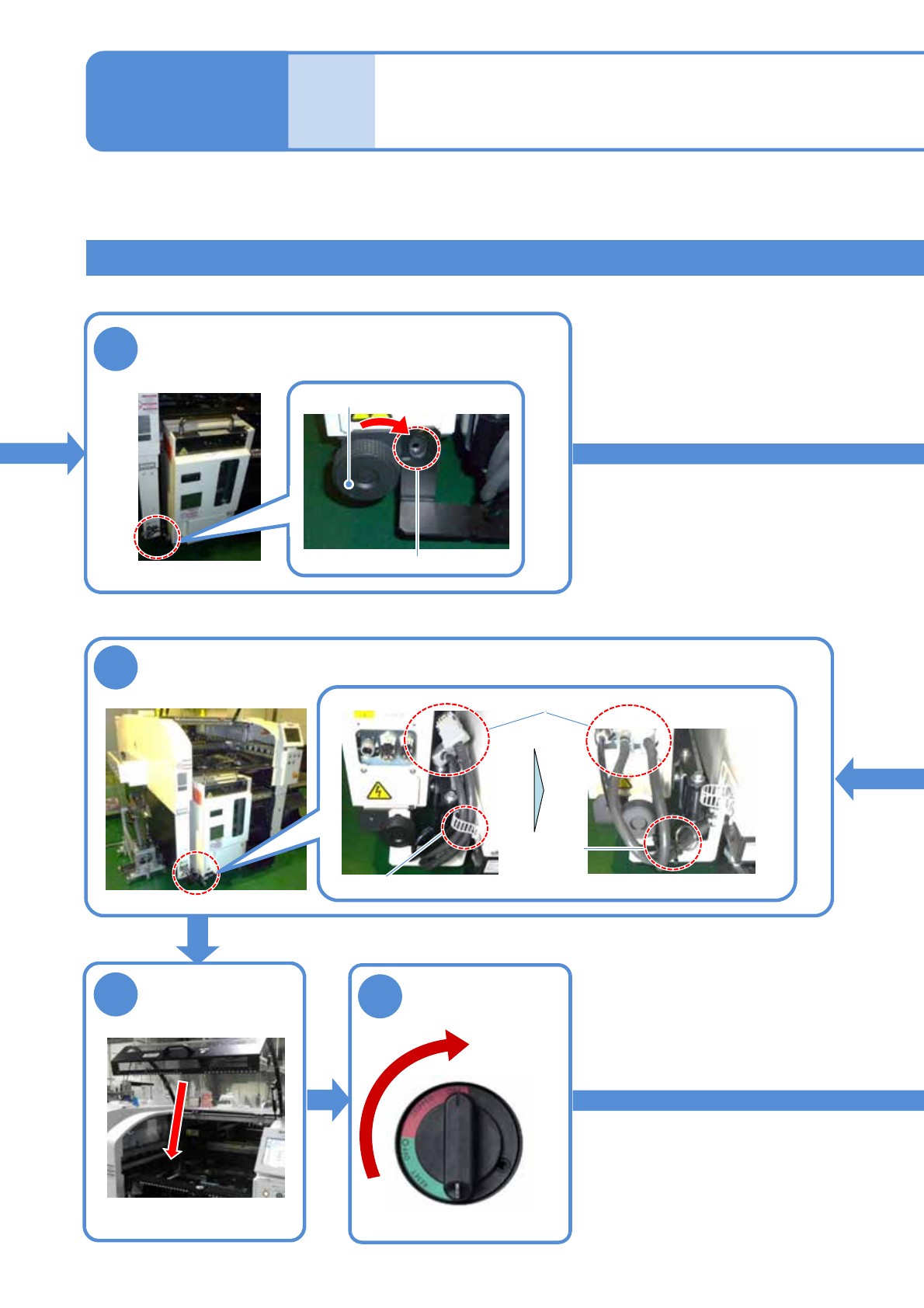

NPM-TT2 EJM1EC-MB-14M-00
14-9-13
17连交换台车和单式托盘供料
器的切换方法 7
固定位置
连接螺丝A
26
27
ON
解锁
22
卸下连接螺丝A，安装在固定位置
解开捆扎带，卸下电缆、配管，安装在设备
25
托盘供料器被固定在设备
②把17连交换台车切换为单式托盘供料器 3
捆扎带
固定带
电缆、配管
●请勿解开固定带
维修保养篇
14-9
