NPM-TT2 EJM1EC-MB-13M-00
3
13-15-2-3
精度验证
详细工序 2
准备玻璃基板
维修保养篇
13-15-2

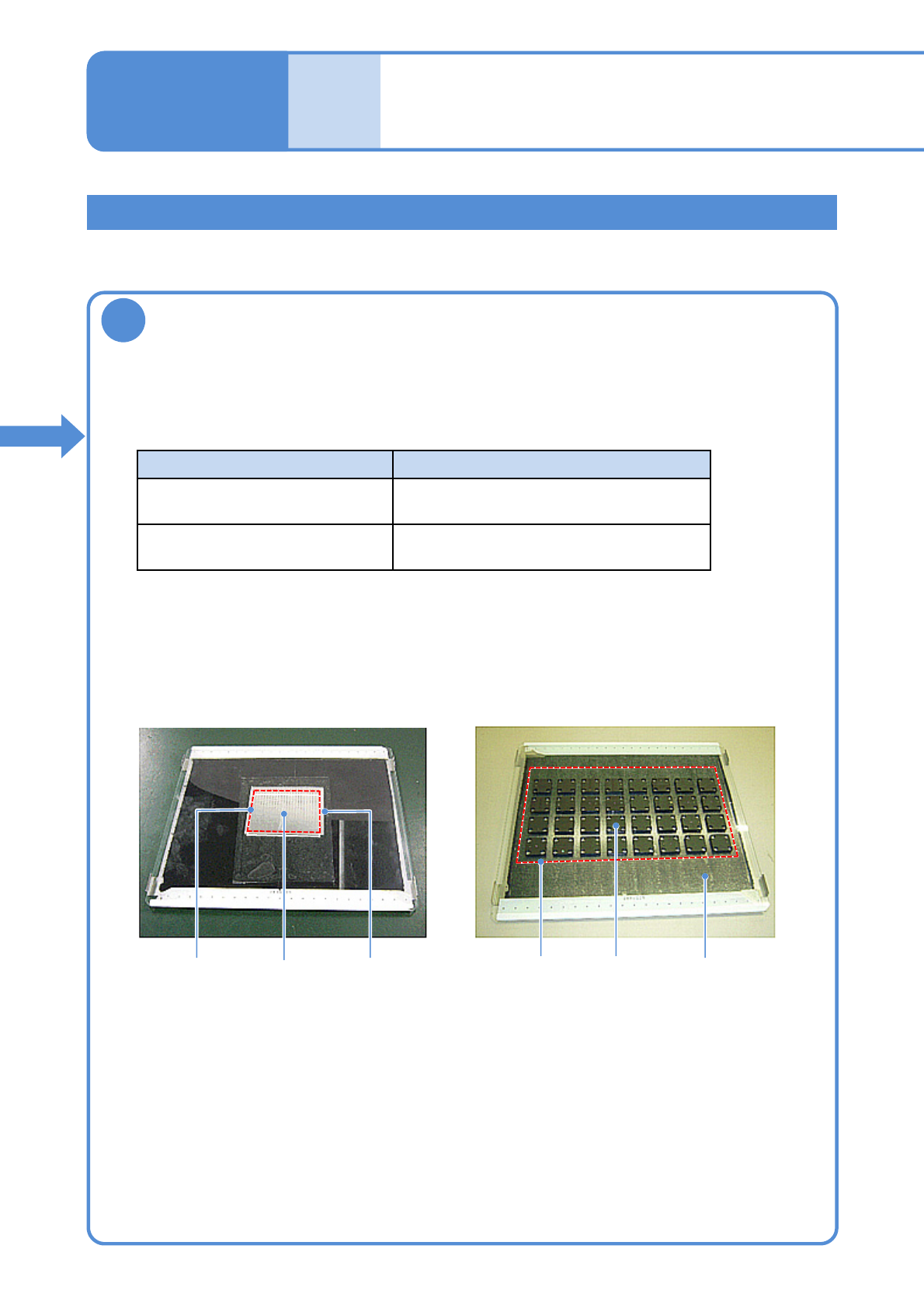

生产准备 3 (准备验证所需材料)
1005JIG芯片贴装后的玻璃基板
JIG_BGA贴装后的玻璃基板
背景板
(黒色海绵)
①准备用来确认贴装精度的玻璃基板组件(N610108752AA)。
(随机附带玻璃基板、背景板、镜子)
元件 背景
JIG_BGA
黒色海绵
(按照背景板原样设置)
1005JIG芯片: ERJJ02AAAAAV，
0402R等
将镜子放入玻璃与背景板之间。
(参照随机附带在玻璃基板组件上的步骤说明)
1005JIG芯
片
●粘贴到贴装元件的区域(大致位于下图的虚线框内)
●注意不要盖住玻璃两端的识别标记。
●注意不要让气泡进入。
②相应需要验证精度的元件，准备背景。
③在玻璃基板上粘贴双面胶带。
镜子贴装区域
JIG_BGA
贴装区域
NPM-TT2 EJM1EC-MB-13M-00
13-15-2-4

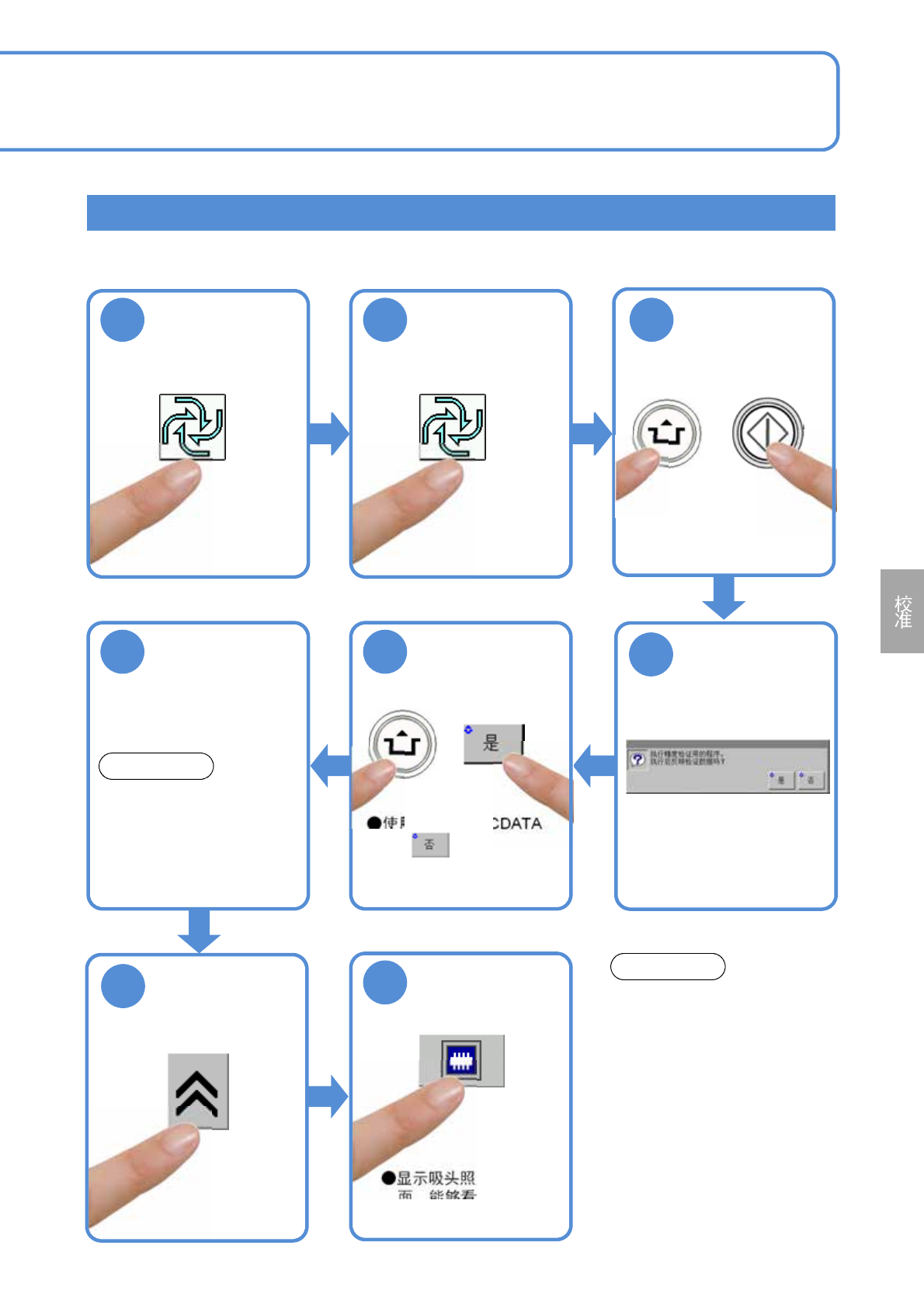

321
(第1层)
(第2层)
贴装确认和反映 (贴装)
传入玻璃基板
●生产准备完毕后，一传
入玻璃基板，就开始生
产。
连接设备时，请把邻接的
设备的基板宽度设定为
216 mm，从上游侧的设
备传入基板。
注意
4
56
●显示吸头照相机的画
面，能够看到计测中
的芯片。
7
在精度验证动作中，请不要按
STOP按钮。
否则，将不能在精度验证动作的
中途开始重新操作。
注意
8
确认信息
●使用精度验证MCDATA
时:
(→ P.13-15-1
-1 ‘■验证数
据的反映’)
ACTIVATION
ACTIVATION
NPM-TT2 EJM1EC-MB-13M-00
1
精度验证
2
(自动运转结束)
+
13-15-2-5
详细工序 3
●芯片元件 0.040 mm
异型元件 0.030 mm
3
4
5
通过 切换
■不结束时
维修保养篇
13-15-2

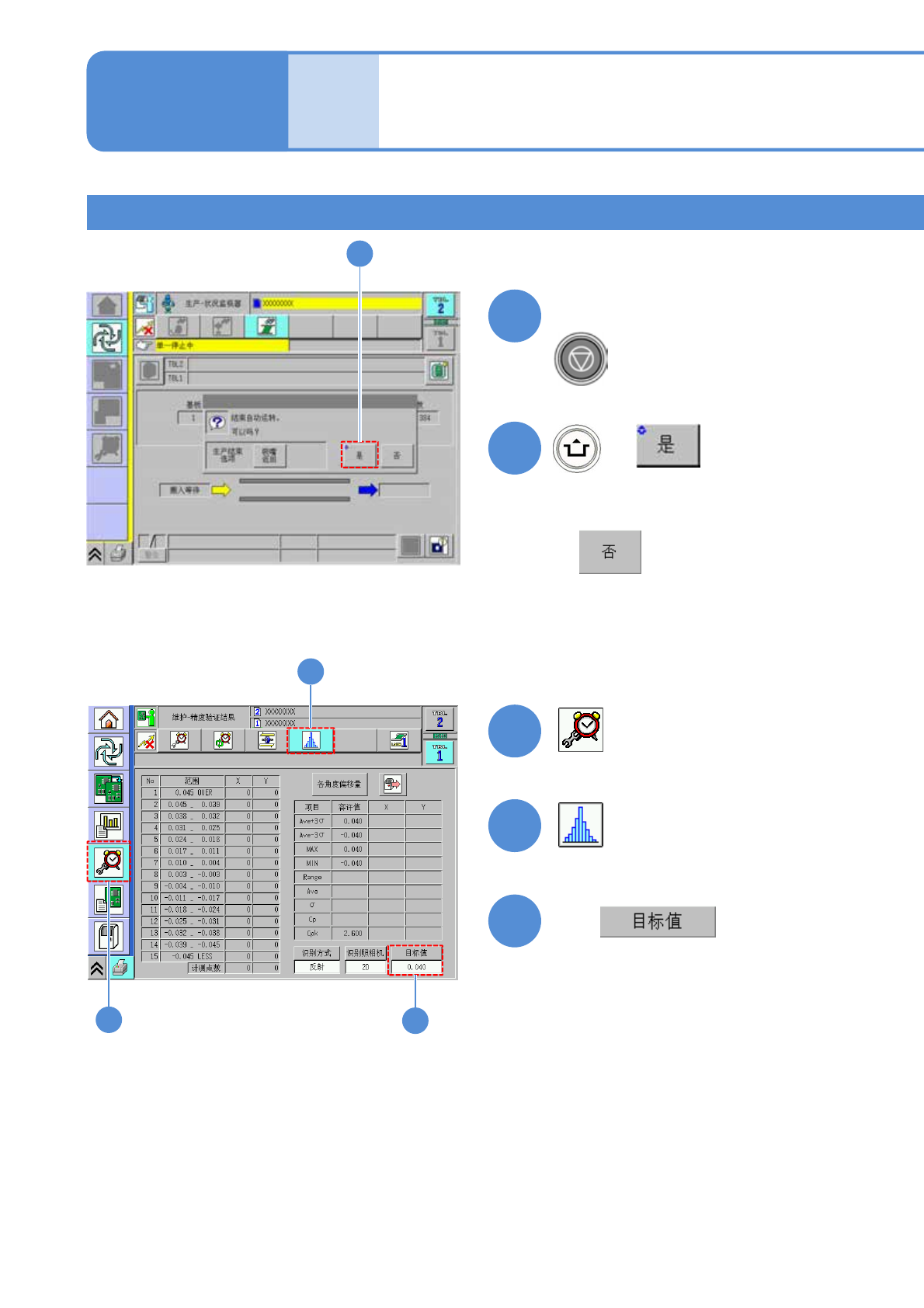

贴装确认和反映 (贴装结果的确认)
2
3
4
5
贴装结束后
