NPM- TT2 EJM1EC-MB-11 M-01 所需时间 :10 分钟 ( 只包括贴装头 的安装时间 ) 维修保养篇 11 - 1 贴装头的安装 拧紧螺栓固定贴装头 ●按照 ~ 的顺序，使用扭矩扳手、长钻头把固定螺栓 拧紧。 ●拧紧扭矩规格值 :9.8 ± 0.5 N·m 11 - 1 -3 贴装头右下部 贴装头右上部 贴装头左上部 贴装头和吸嘴交换器的更换 2 2 1 OFF 主电源开关置于 OFF ，上锁 3 卸下托盘供料器或…
NPM-TT2 EJM1EC-MB-11M-01

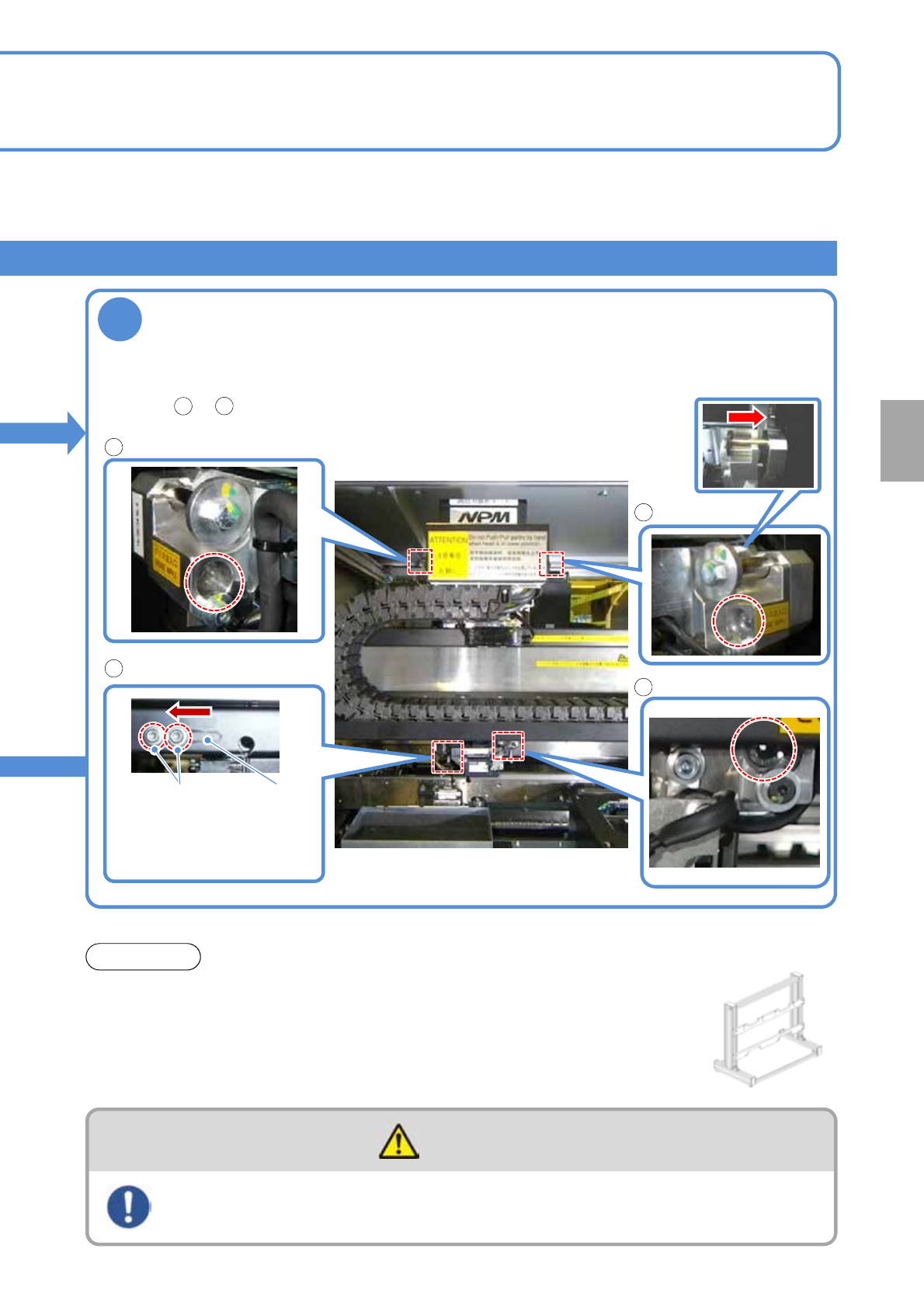

●按照 ~ 的顺序卸下螺栓(3个)。
●安装面如果紧密贴合，右上的螺栓将无法完全拔出螺丝部分，请把贴装单元滑动到内侧，确认螺
栓的螺丝部是否完全拔出。
11-1-2
卸下贴装头的固定螺栓
注意
更换贴装头时，请客户准备可以暂时放置贴装头的更换
作业台(高度0.9 m ～1.2 m)。
※卸下的贴装头请用贴装头架或贴装头收纳箱保管。
●贴装头收纳箱
型号: MTKA009253AA
●贴装头架(选购件)
型号:N610124224AB
贴装头右下部
贴装头右上部
贴装头左上部
注意
搬运贴装头时，请注意操作
(如果贴装头掉落，可能受伤或者腰痛)
更
换
1
3
1
4
4
拧松螺栓
2
4
挡板
●打开挡板，将贴装头移动
到可看见螺栓的位置。
贴装头左下部
NPM-TT2 EJM1EC-MB-11M-01
所需时间:10分钟(只包括贴装头的安装时间)
维修保养篇
11-1
贴装头的安装
拧紧螺栓固定贴装头
●按照 ~ 的顺序，使用扭矩扳手、长钻头把固定螺栓拧紧。
●拧紧扭矩规格值:9.8 ±0.5 N·m
11-1-3
贴装头右下部
贴装头右上部
贴装头左上部
贴装头和吸嘴交换器的更换 2
2
1
OFF
主电源开关置于
OFF，上锁
3
卸下托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
6
1 4
1
3
4
2
拧紧螺栓
扭矩扳手
长钻头
贴装头左下部
●将贴装头移动到可看见螺栓
的位置。
挡板
●固定螺栓后，关闭挡板。
NPM-TT2 EJM1EC-MB-11M-01
5
拉出贴装头，插入连接器
连接器
11-1-4
7 8
贴装头板
●贴装头挡块:左右2块
贴装头挡块
●握住贴装头上部的把手，把贴装头挡块挂在X轴板上、注意避
免碰触到安全盖。
●请事先确认安装面有无异物。
Ｘ轴板
4
安装贴装头
9
解锁
ON
更
换
更换吸嘴交换器
●更换成与所安装贴装头相
应的吸嘴交换器。
