NPM- TT2 EJM1EC-MB-13 M-00 概要 画面的说明 A B 校准作业的步骤 A B C D 各步骤的项目 C 执行和准备作业所需要的操作 D 参数 通过校准作业所设定的参数。按此键 ， 会显示目前所登录的参数。 13-1-4 -1 维修保养篇 13-1-4
NPM-TT2 EJM1EC-MB-13M-00
13-1-3-2
■ STEP 4
■ STEP 3
菜单 使用治具
吸着位置
8吸嘴贴装头
：230C吸嘴
3吸嘴贴装头
：1002吸嘴
托盘 8吸嘴贴装头
：230C吸嘴
3吸嘴贴装头
：1002吸嘴
转印
3吸嘴贴装头
：1003吸嘴
菜单 使用治具
多功能识别照相机
治具站
8吸嘴贴装头
：184吸嘴
3吸嘴贴装头
：1003吸嘴
吸着位置高度校正治具
(N610003318AA)
治具站
(N610087861AA)
照明亮度治具
(N610114318AA)
治具(2个)
(N610102559AA)
8吸嘴贴装头用
(N610071657AA)
3吸嘴贴装头用
(N610003301AA)
多功能识别照相机治具
NPM-TT2 EJM1EC-MB-13M-00
概要

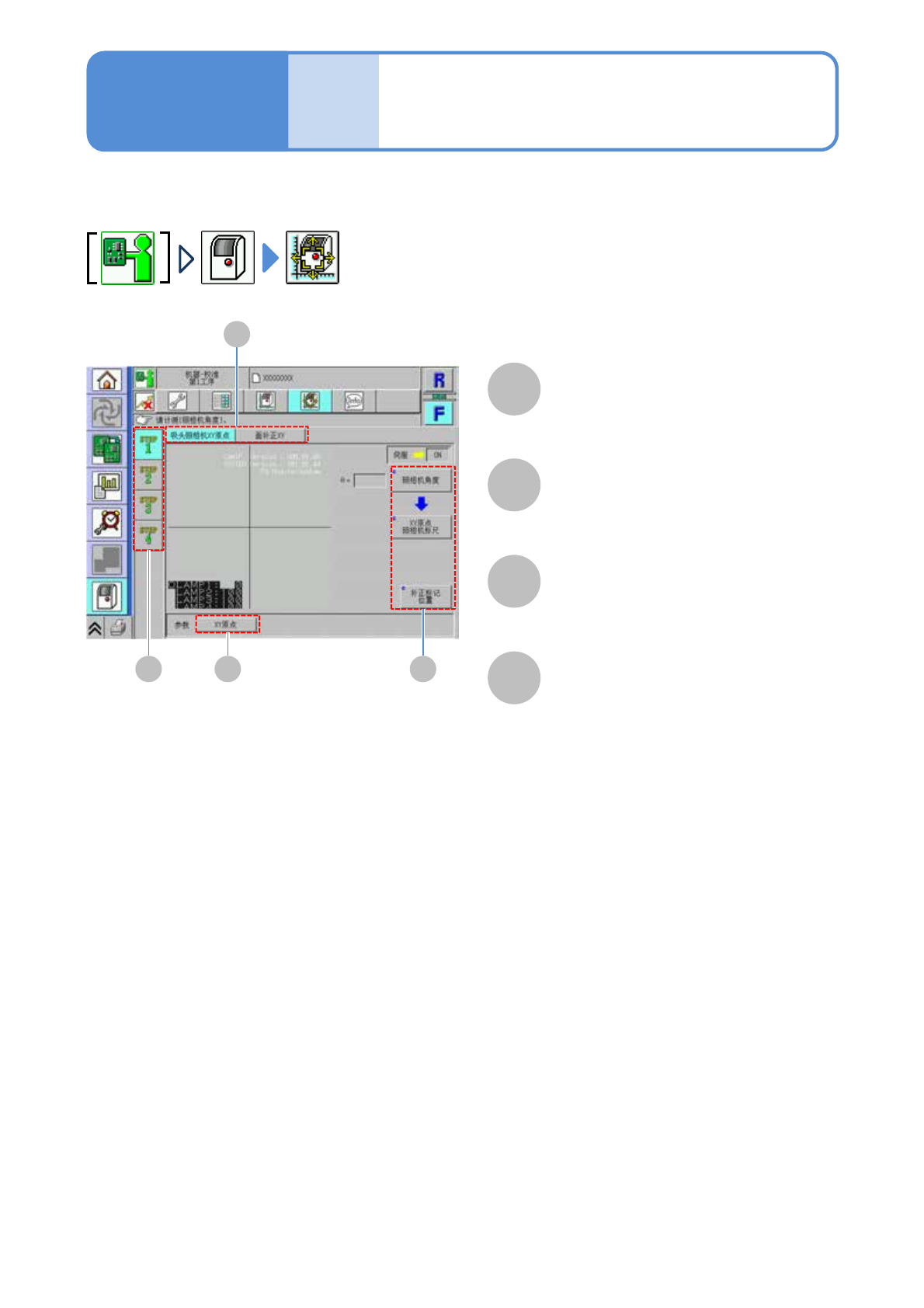

画面的说明
A
B
校准作业的步骤
A
B
CD
各步骤的项目
C
执行和准备作业所需要的操作
D
参数
通过校准作业所设定的参数。按此键，
会显示目前所登录的参数。
13-1-4-1
维修保养篇
13-1-4
NPM-TT2 EJM1EC-MB-13M-00
13-1-4-2
