NPM- TT2 EJM1EC-MB-12M-02 基板传送带的 传送皮带的更换 1 对在前侧操作时的基板传送带的传送 皮带的更换方法进行说明。 使用工具 : 六角扳手 (2 mm) 所需时间 :30 ~ 60 分钟 维修保养篇 12-1 12-1 -1 1 传送带宽度需要 150 mm( 为了更 有利于操作 ) 2 卸下托盘供料器或 者交换台车 ●托盘供料器时 ( → P.14-8 ) ●交换台车时 ( → P.3-2) 3 OFF …
12 消磨零件的更换
NPM-TT2 EJM1EC-MB-12M-02
基板传送带的

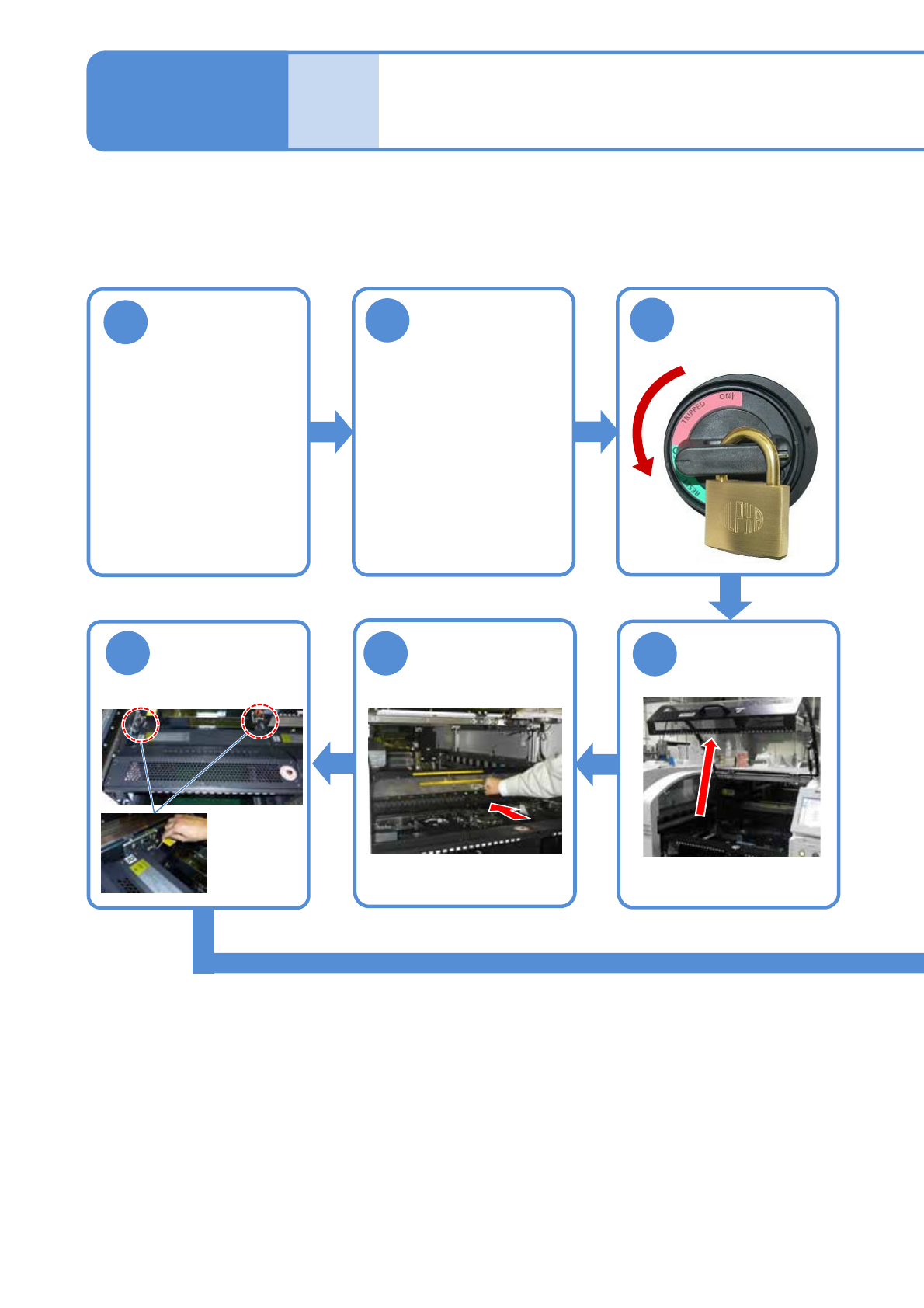

传送皮带的更换 1
对在前侧操作时的基板传送带的传送皮带的更换方法进行说明。
使用工具:六角扳手(2 mm) 所需时间:30 ~ 60分钟
维修保养篇
12-1
12-1-1
1
传送带宽度需要
150 mm(为了更
有利于操作)
2
卸下托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
3
OFF
4
5
把X轴往内推
(→『操作篇』P.2-5-4)
把主电源开关设
置为OFF后，上
锁。
6
●螺丝:M4
(2个)
卸下料架工作台盖
(→P.3-3)
NPM-TT2 EJM1EC-MB-12M-02
12-1-2
卸下皮带
■各轨道上6条
可动侧
固定侧
可动侧
固定侧
轨道1侧
轨道2侧
顺序
9
拧松托板的螺丝，移开托板
●螺丝(6个) ●不卸下托板。
8
7
托板 托板
皮带
●往外拔，将其卸下。
●废弃时，使用钳子等切断后卸下。
