NPM-TT2 EJM1EC-SF-01N-02 1-2 -16 前侧 ■支援站箱 ( 选购件 ) ■供电单元 ( 选购件 ) 前侧 前侧 ■通用型转印装置 ( 选购件 ) 确 认 ●粘贴在单元右侧。
NPM-TT2 EJM1EC-SF-01N-02
1-2-15
警告标牌 8
1-2
警告标牌

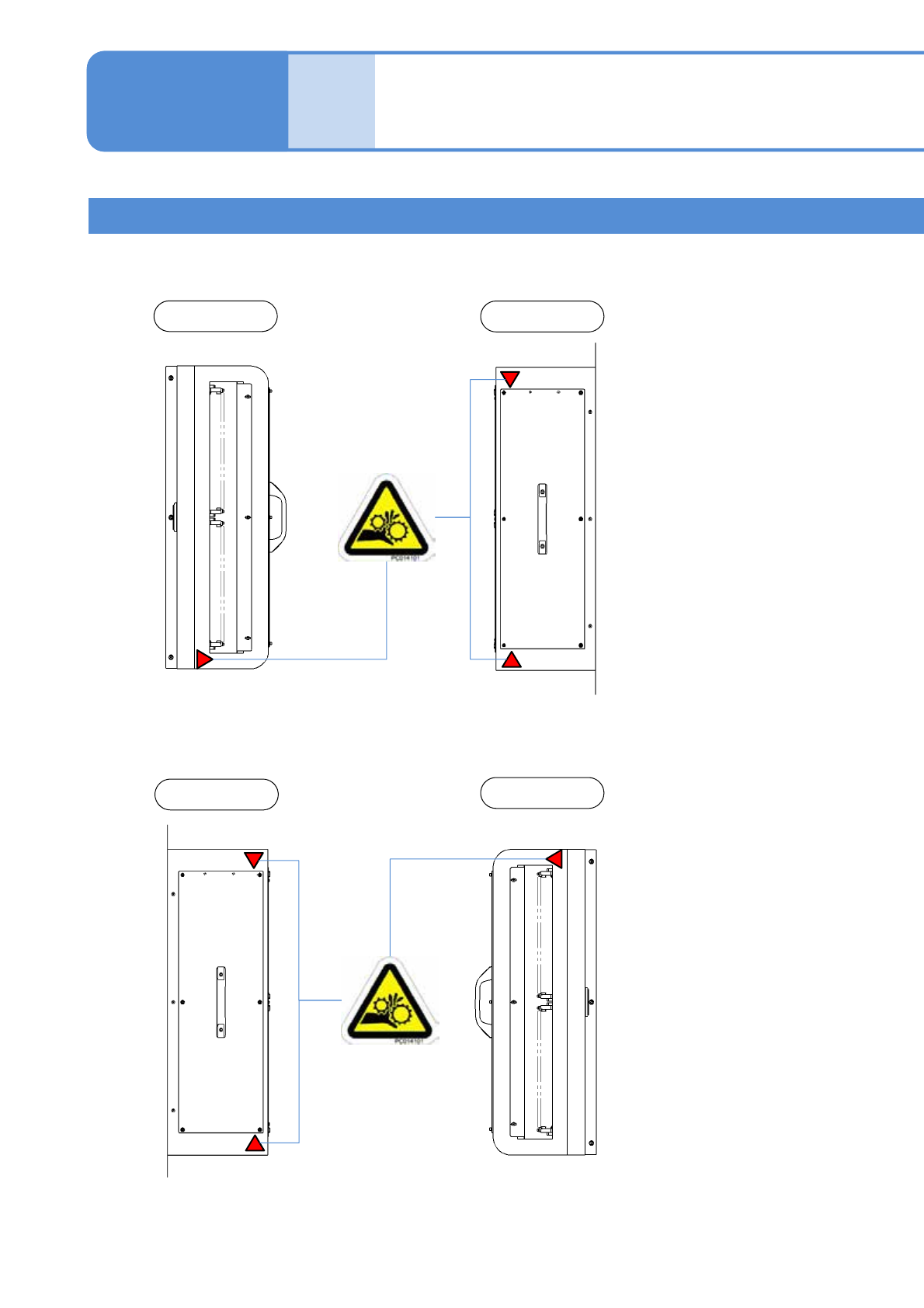

■左侧面延长单轨传送带/双轨传送带(选购件)
左侧面
上面
右侧面
上面
■右侧面延长单轨传送带/双轨传送带(选购件)
NPM-TT2 EJM1EC-SF-01N-02
1-2-16
前侧
■支援站箱(选购件) ■供电单元(选购件)
前侧 前侧
■通用型转印装置(选购件)
确
认
●粘贴在单元右侧。
NPM-TT2 EJM1EC-SF-01N-02
安全管理
安全开关/钥匙的管理/维修作
业中的警示牌
1-3-1-1
安全开关
钥匙的管理
设备安全盖内有安全开关，若在自动生产中不小心打开安全盖，设备将停止，以确保操作员的安全。
各使用说明书中有「把主电源开关设置为OFF」的表示文的部位，都需要钥匙。经过培训的工程师，请根据
客户的管理基准，管理钥匙。
■主电源开关的上锁方法
将手柄向左旋转，调整到锁牌到所
指标记的位置。
按下锁牌。
按下锁牌的状态下将手柄位置调整
到「OFF」。
在手柄中央孔上锁。
挂上作业中的标牌。
4
3
2
1
5
安全盖
●自动生产开始前，请确认所有安全盖是否已关闭再进行。
●需要进行材料供给时，画面会显示提示，打开需要供给处的安全盖，进行操作。
伺服开关
●机种切换或者检查等作业时需要身体部位伸入设备内操作时为了确保安全，请把操作侧的伺服开关务必设
定为OFF 。
●伺服开关为OFF时，所有驱动轴不转动。
●生产开始前，前侧和后侧的操作屏的伺服开关都设定为ON。
1-3-1
30～50 ｍｍ
Φ5～Φ8
4
2
1
3
手柄
锁牌
标牌
钥匙
锁
锁牌
标记
