NPM- TT2 EJM1EC-MB-06M-00 延长传送皮带的检查 对在下游工序有延长传送带时的检查 方法进行说明。 使用工具 : 皮带张力 计 所需时间 :1 0 分钟 1 将传送带宽度调 整为 150 mm( 为 了更有利于操作 ) ( → 『操作篇』 P.2-5-4) 基板 / 延长传送带 ( 选购件 ) 的检查 2 维修保养篇 6-5 6-5 -3 2 5 3 安装托盘供料器或 者交换台车 ●托盘供料器时 ( → P.14-…
NPM-TT2 EJM1EC-MB-06M-00
6-5-2

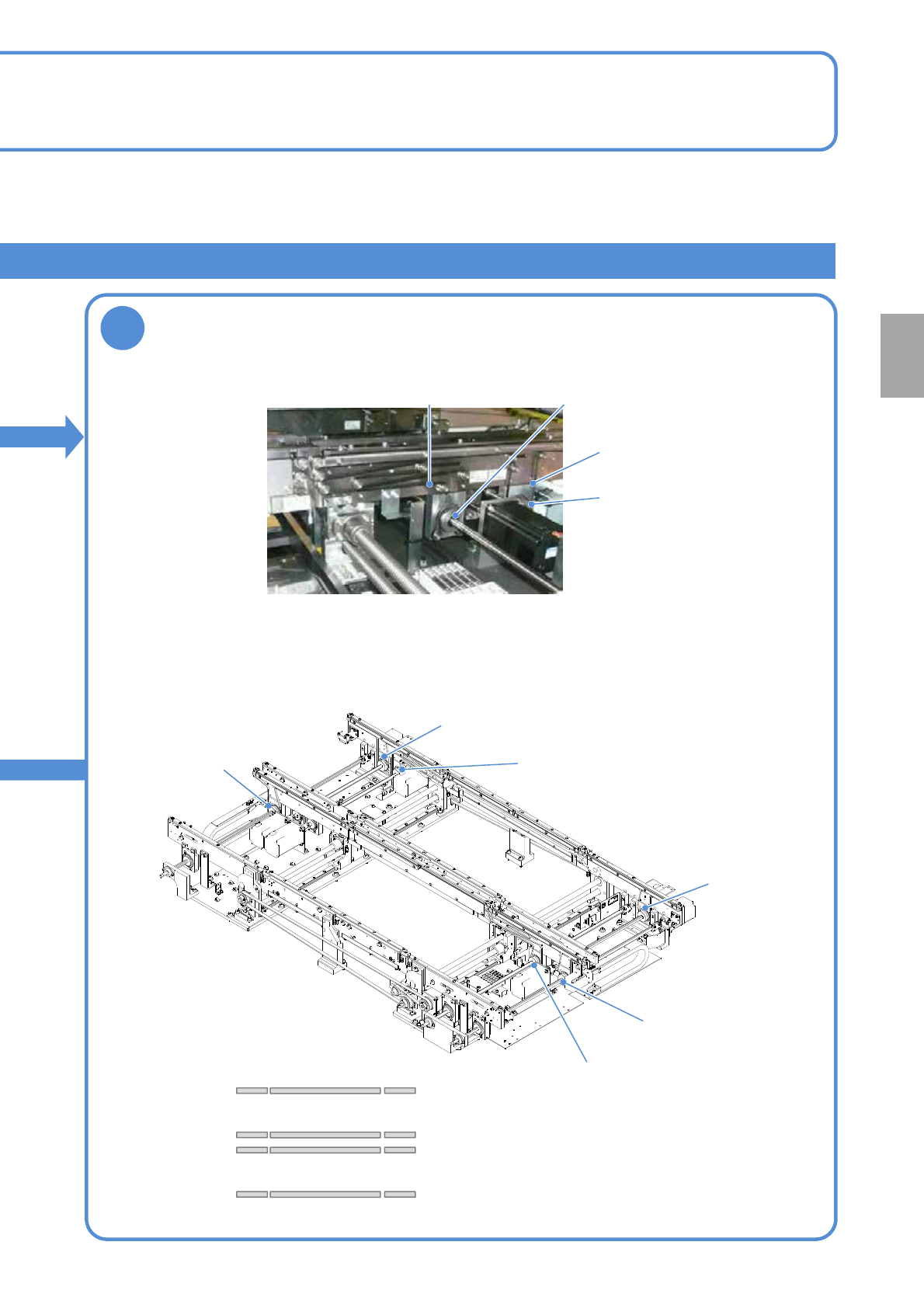

检查皮带
●用滚轮转动皮带，如果发现损伤、灰尘附着，或发生磨损、起毛
就进行更换。
●各轨道上有6条。（参照下图）
4
每
5
6
0
小
时
保
养
定
期
检
查
皮带
(实装部)
滚轮
(实装部)
皮带
(待机部)
滚轮
(待机部)
轨道1侧
轨道2侧
滚轮
(实装部)
滚轮
(待机部)
滚轮
(待机部)
皮带
(实装部)
滚轮
(待机部)
滚轮
(待机部)
可动侧
固定侧
可动侧
固定侧
轨道1侧
轨道2侧
NPM-TT2 EJM1EC-MB-06M-00

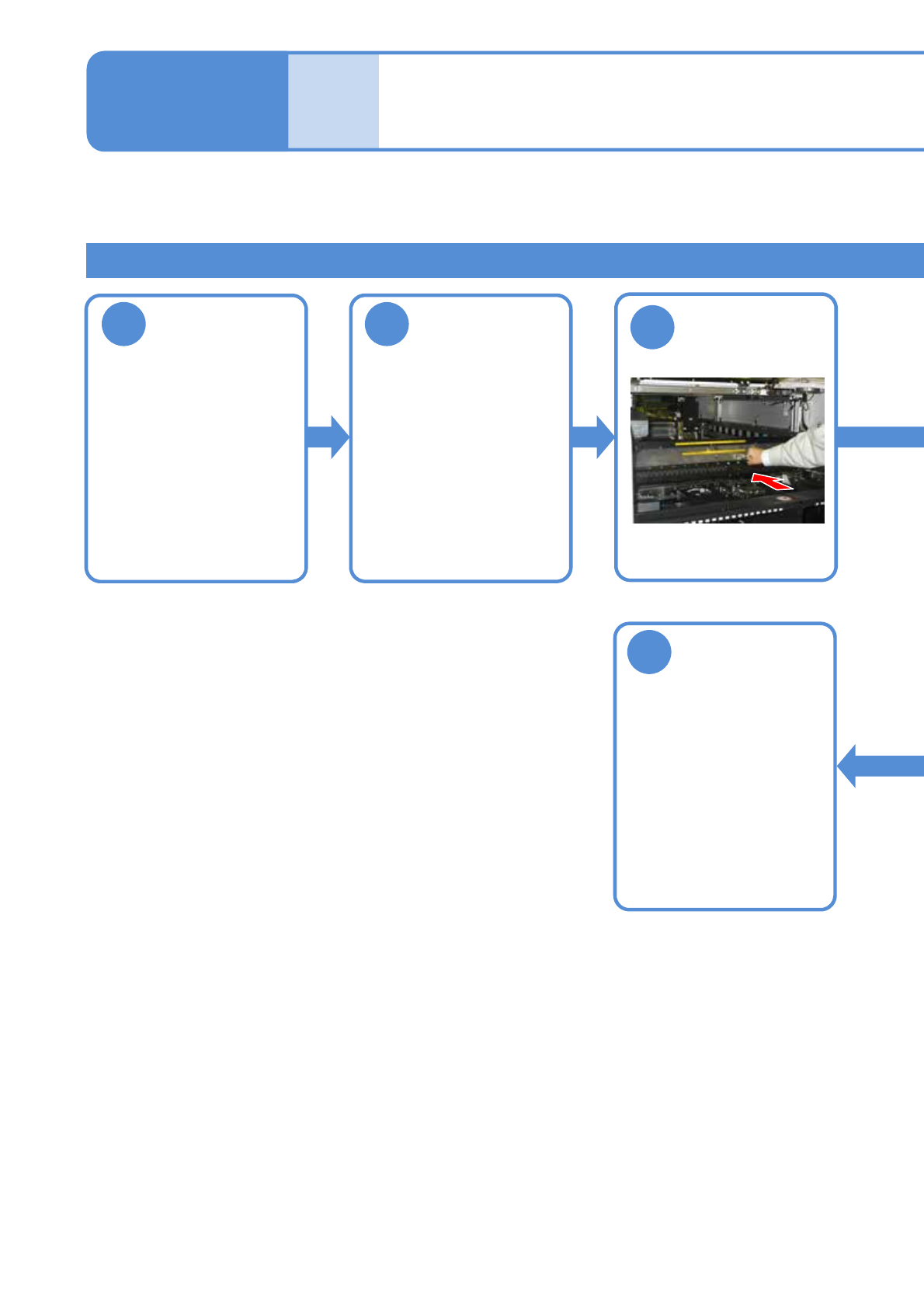

延长传送皮带的检查
对在下游工序有延长传送带时的检查方法进行说明。
使用工具:皮带张力计 所需时间:10分钟
1
将传送带宽度调
整为150 mm(为
了更有利于操作)
(→『操作篇』P.2-5-4)
基板/延长传送带(选购件)
的检查 2
维修保养篇
6-5
6-5-3
2
5
3
安装托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
卸下托盘供料器
或者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
把X轴往内推
NPM-TT2 EJM1EC-MB-06M-00
6-5-4

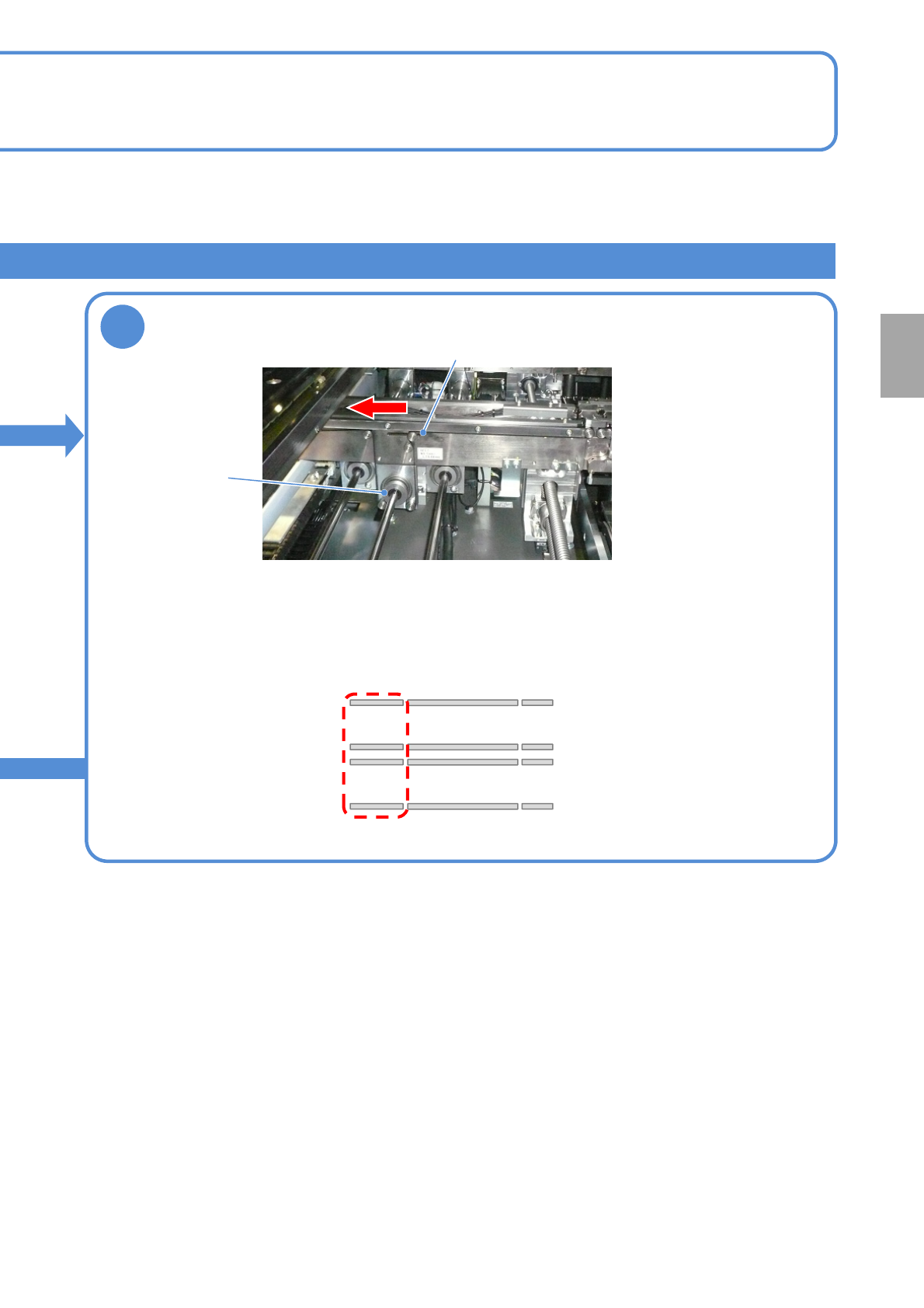

●用手转动皮带，如果有损伤、灰尘、磨损、起毛就进行更换。
●各轨道上2条。(参照下图)
检查皮带
皮带
可动侧
固定侧
可动侧
固定侧
轨道1侧
轨道2侧
滚轮
4
每
5
6
0
小
时
保
养
定
期
检
查
