1 Einleitung 1.2 Was vor Beginn der Arbeiten zu tun ist... Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 06/2016 11 1.2 Was vor Beginn der Arbeiten z…
1 Einleitung
1.1 Sicherheitshinweise
10 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
1.1.7 Sicherheitshinweise zu Gefahrenstoffen
VORSICHT
Sicherheitsdatenblätter beachten
Berücksichtigen Sie beim Umgang mit Gefahrenstoffen (z.B. Loctite 241, Ethylalkohol) das
jeweils gültige Sicherheitsdatenblatt.
1.1.8 Klassifizierung der optischen Systeme
1.1.8.1 Klassifizierung der Gesamtmaschine
Aufkleber Laserklasse 2
Die betriebsbereite Gesamtmaschine ist der La-
serklasse2 zugeordnet.
Die Laserklassen werden nach IEC 60825‑1:2014
ermittelt.
1.1.8.2 Laserklassifizierung
Folgende Baugruppen sind der Laserklasse 2 zugeordnet:
●
Leiterplatten-Barcodeleser
●
BE-Sensor am SpeedStar
●
BE-Sensor am MultiStar
●
Laserlichtschranken am Leiterplattentransport
1.1.8.3 Klassifizierung der Kamerasysteme
WARNUNG
LEDs
In den verwendeten Kamera-Beleuchtungssystemen sind helle LEDs verbaut. Diese sind
nach IEC 62741:2006 in der Risikogruppe 1 eingestuft.
► Nicht in den Strahl blicken!
1 Einleitung
1.2 Was vor Beginn der Arbeiten zu tun ist...
Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016
11
1.2 Was vor Beginn der Arbeiten zu tun ist...
Aufgabe und Zweck
Bevor Sie an der Maschine Instandhaltungs-, Umbau- oder Servicearbeiten in irgendeiner Form
ausführen, müssen Sie diesen, so nicht anders beschrieben, gegen Wiedereinschalten sichern und
dazu entsprechende Warnschilder anbringen. Wenn ein Ausschalten der Maschine nicht nötig oder
möglich ist, dann wird dies explizit beschrieben.
Wenn Sie sich an die nachstehend beschriebene Vorgehensweise halten, ist eine Verletzungsge-
fahr für Mitarbeiter ausgeschlossen.
HINWEIS
Zusätzliche Sicherheitsmaßnahmen
Dieses Verfahren beinhaltet die Mindestanforderungen, die an das Verfahren zum Verrie-
geln bzw. Anbringen von Warnschildern an der Maschine bei Instandhaltungs- und Service-
arbeiten gestellt werden. Zusätzliche Sicherheitsmaßnahmen, die nötig sind, um die Arbeit
sicher zu beenden, können von der Arbeitssicherheit, dem Sicherheitsbeauftragten, dem
Sicherheitskommittee und der Gesundheitsabteilung spezifiziert werden.
Beschreibung
Halten Sie sich immer an die nachstehend beschriebene Vorgehensweise, wenn Sie die Energie in
der Maschine freischalten, regeln oder freisetzen wollen.
► Benachrichtigen Sie alle betroffenen Mitarbeiter.
► Schalten Sie die Maschine und alle Zusatzgeräte ab. Führen Sie das normale Abschalt-
verfahren durch:
ð Drücken Sie den STOPP-Taster.
ð Fahren Sie den Stationsrechner herunter.
ð Schalten Sie die Maschine am Hauptschalter aus.
► Trennen Sie die Maschine von allen Stromquellen:
ð Unterbrechen Sie die Druckluftzuführung.
ð Unterbrechen Sie die Netzversorgung.
► Verriegeln Sie die Anlagen.
ð Bringen Sie überall ein Schloss an, wo dies möglich ist:
Abb.1: Schloss am Hauptschalter anbringen
Hauptschalter sichern
► Sichern Sie den Hauptschalter mit einem
Vorhängeschloss.
1 Einleitung
1.2 Was vor Beginn der Arbeiten zu tun ist...
12 Assembly Instructions / Montageanleitung SIPLACE X-Series S Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 06/2016

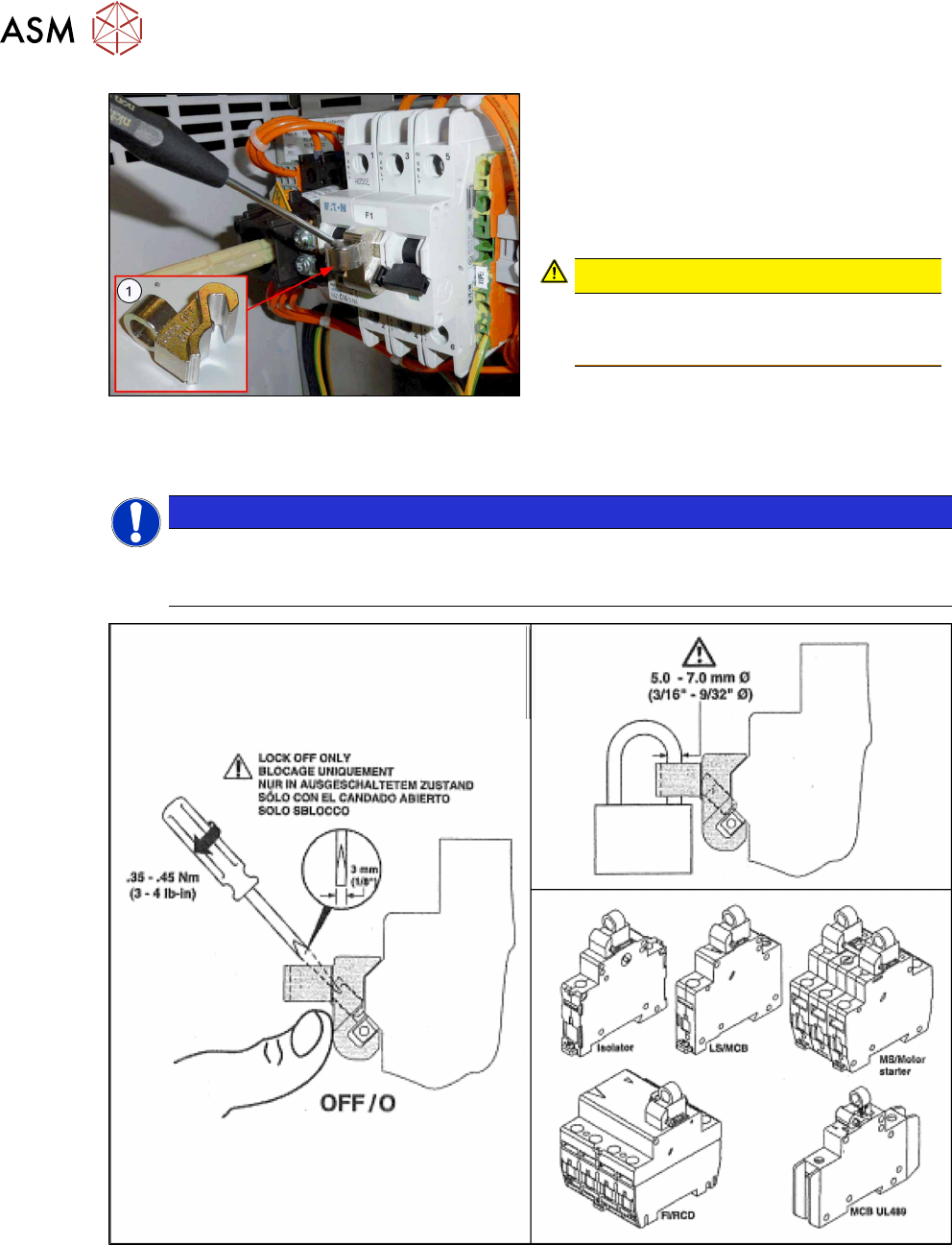

Abb.2: Schaltsperre Z-IS/SPE-1TE [03123101-xx] be-
festigen
Leitungsschutzschalter sichern
Mit der Schaltsperre kann ein unbeabsichtigtes
Einschalten der Maschine verhindert werden.
► Schalten Sie die Maschine aus.
► Stellen Sie den Leitungsschutzschalter auf
OFF.
VORSICHT!
Die Schaltsperre darf nur in
ausgeschaltetem Zustand angebracht
werden!
.
► Befestigen Sie die Schaltsperre(1) am Lei-
tungsschutzschalter.
► Sichern Sie den Schalter mit einem Vor-
hängeschloss.
HINWEIS
Schaltsperre in der Servicebox Ihrer Maschine
Bei Maschinen mit Lieferdatum ab Juni 2016 befindet sich die Schaltsperre [03123101‑xx]
in der Servicebox Ihrer Maschine.
Abb.3: Schaltsperre Z-IS/SPE-1TE [03123101-xx]
